M1911手枪安全柱塞组件结构

　　该柱塞组件属于M1911-A1手枪内部的安全功能部件，整体以同轴圆柱柱塞、螺旋压缩弹簧与两侧带安装支脚的承托基座构成，核心作用是在枪械套筒往复运动过程中提供轴向弹性限位与安全锁止支撑，避免非操作状态下部件出现轴向窜动，保障枪械击发机构的动作可靠性。

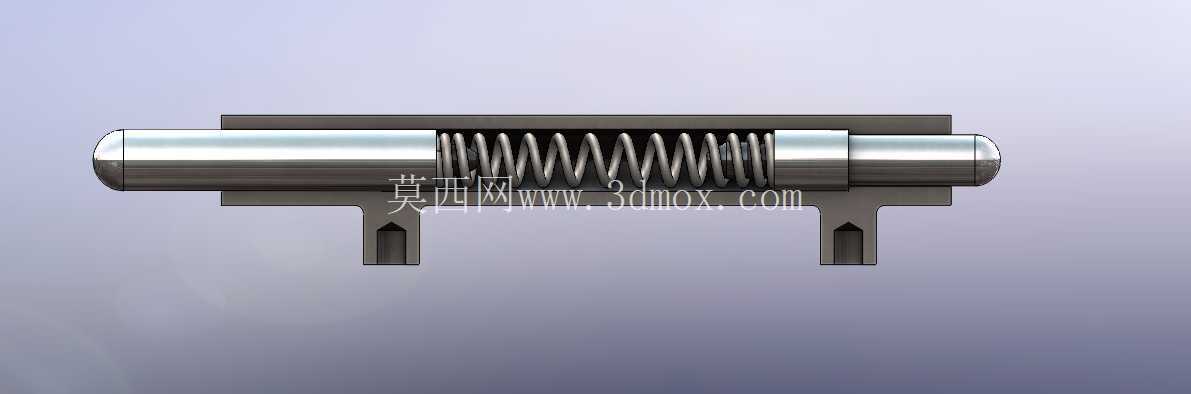

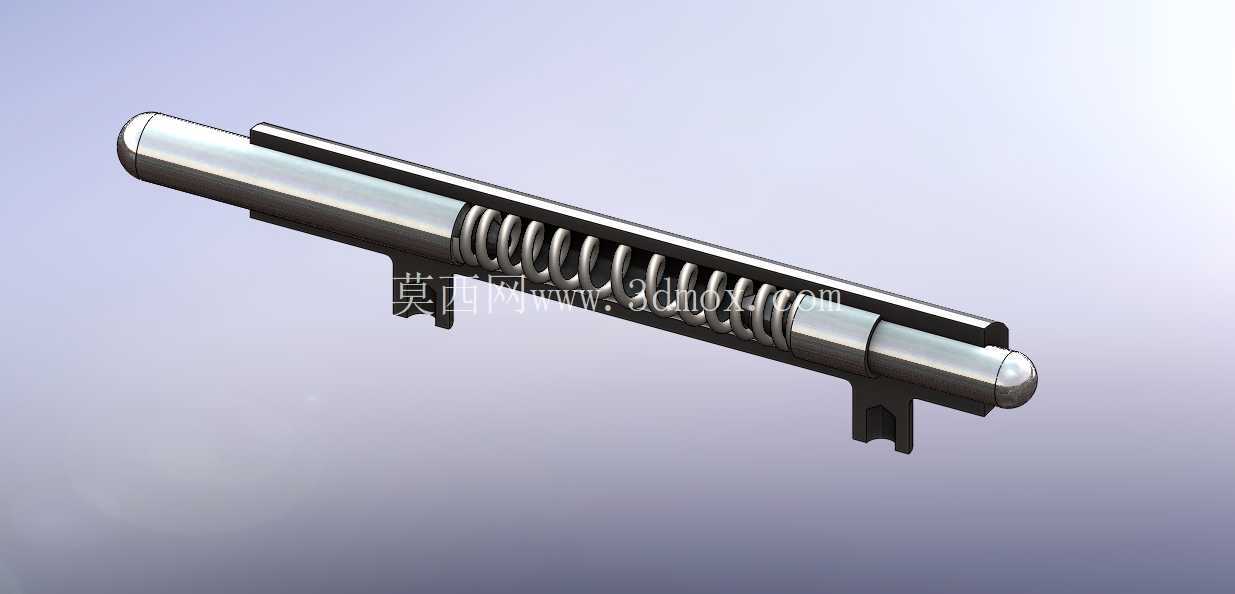

　　从实际装配场景来看，该组件嵌入手枪套筒对应安装槽内，基座下方的两个带定位孔支脚直接卡入套筒预设的卡位结构，无需额外紧固件即可完成径向定位，柱塞两端的圆弧端头分别抵靠套筒内侧对应台阶面，弹簧套置于柱塞中段光轴区域，预压缩后持续提供轴向张紧力：当套筒完成后坐、复进动作时，柱塞可沿轴向小幅滑移，弹簧同步吸收冲击余量，在套筒复位到位后，柱塞端头卡入对应限位凹位，实现安全锁止，防止套筒意外移位。

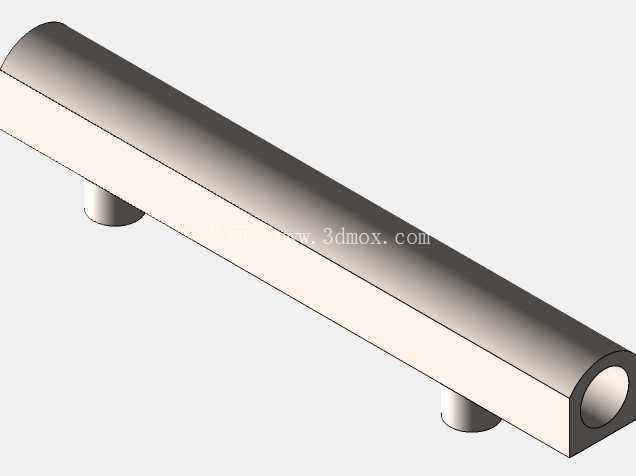

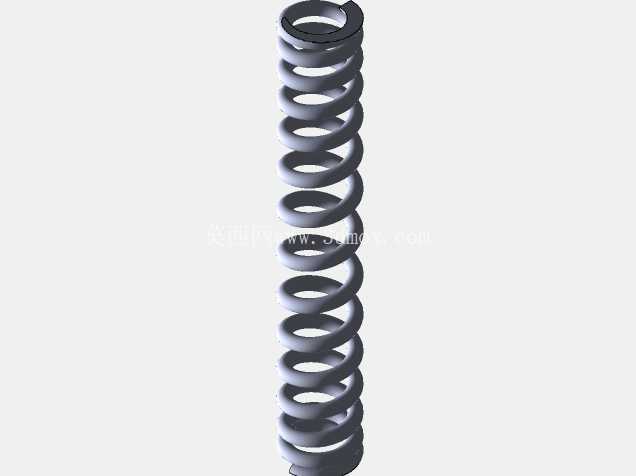

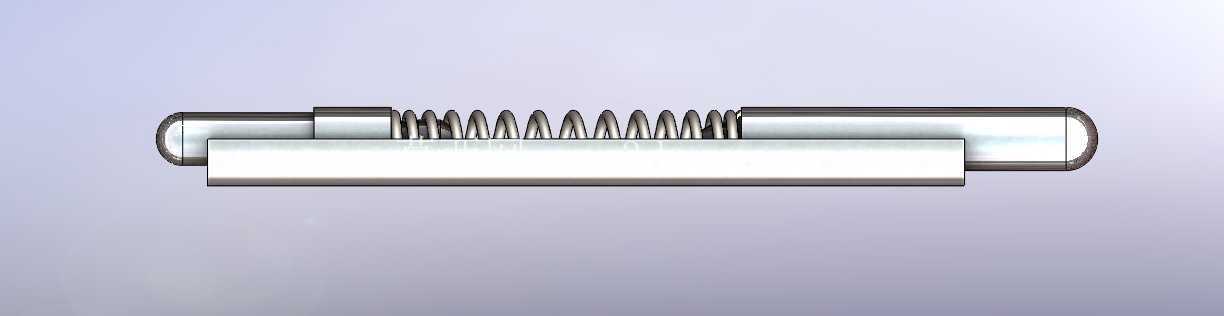

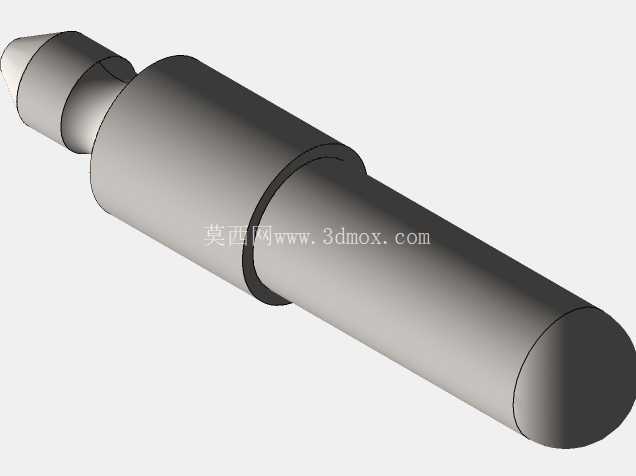

　　结构设计层面，柱塞主体采用分段同轴设计：两端为大直径光滑圆柱段，表面做高光金属质感处理，降低与套筒内壁的滑动摩擦阻力；中段为小直径轴段，用于套设螺旋弹簧，轴段两端的轴肩对弹簧形成轴向限位，避免弹簧在压缩、回弹过程中出现径向偏摆、卡滞。弹簧采用等节距圆柱螺旋结构，丝径均匀、圈数排布规整，自由状态下长度略长于中段轴段，装配后预留合理预压量，既保证足够的顶紧力，又不会因压缩行程过大出现并圈失效。承托基座为长条形板式结构，上下边缘设置翻边加强筋，提升基座整体抗弯强度，避免长期受柱塞冲击出现变形；下方两个支脚为对称布置，支脚末端的定位槽与套筒内的凸台精准配合，限制基座沿枪械长度方向的位移，保证柱塞运动轴线始终与套筒运动方向平行。

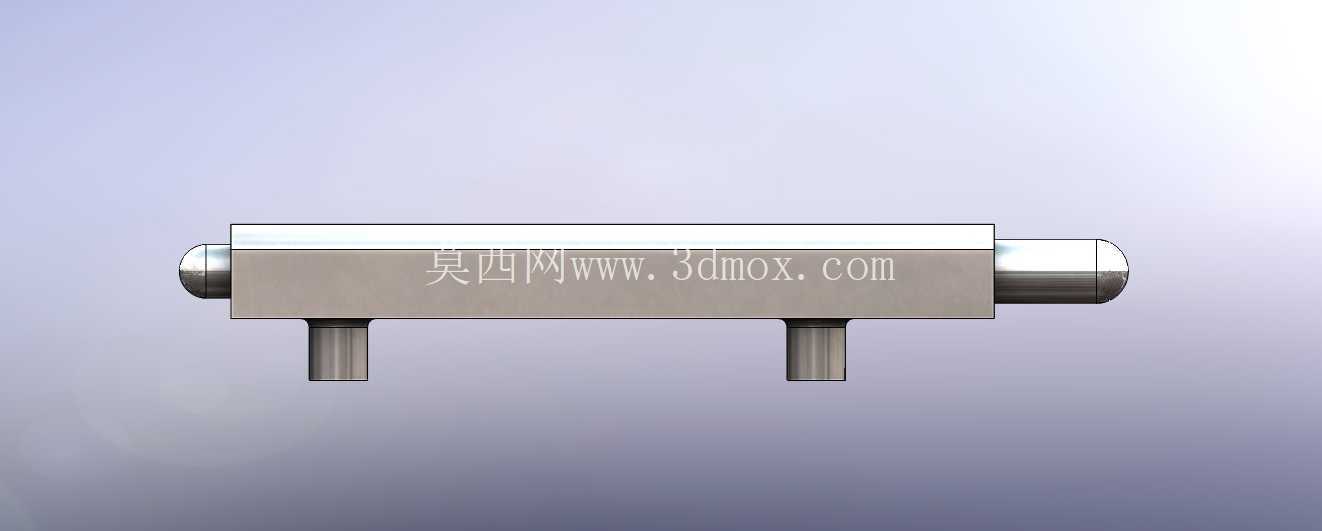

　　外形与安装边界方面，组件整体为横向同轴布局，总长度适配M1911手枪套筒内部的安装腔宽度，柱塞最大直径与套筒内的柱塞孔间隙配合，单边间隙控制在滑动配合公差范围内，既保证柱塞滑动顺畅，又不会出现径向晃动；基座宽度与套筒内的安装槽宽度匹配，两个支脚的中心距严格对应套筒内定位凸台的间距，支脚厚度满足卡槽嵌入深度要求，装配后组件整体完全收纳于套筒内部，无突出结构，不会干扰手枪外部握持与其他部件的装配。

　　建模过程中需重点保证各配合面的同轴度与公差合理性：柱塞两端圆柱的同轴度误差需控制在极小范围，避免滑动时出现卡涩；弹簧的建模需还原真实螺旋升角与丝径尺寸，装配后弹簧两端面分别贴合两侧轴肩，无轴向间隙；基座的支脚定位特征需与枪械主体安装位的尺寸完全对应，确保虚拟装配时无干涉。该结构也可作为小型弹性安全限位组件的设计参考，适配各类需要轴向弹性锁止、滑动缓冲的窄腔安装场景，比如小型工装夹具的定位销、精密设备的舱门安全锁块等，其紧凑的同轴布局与集成式弹簧限位设计，能在极小的安装空间内实现稳定的弹性顶紧与位置锁定功能。
