SHF8型8mm光轴卧式夹紧支撑座

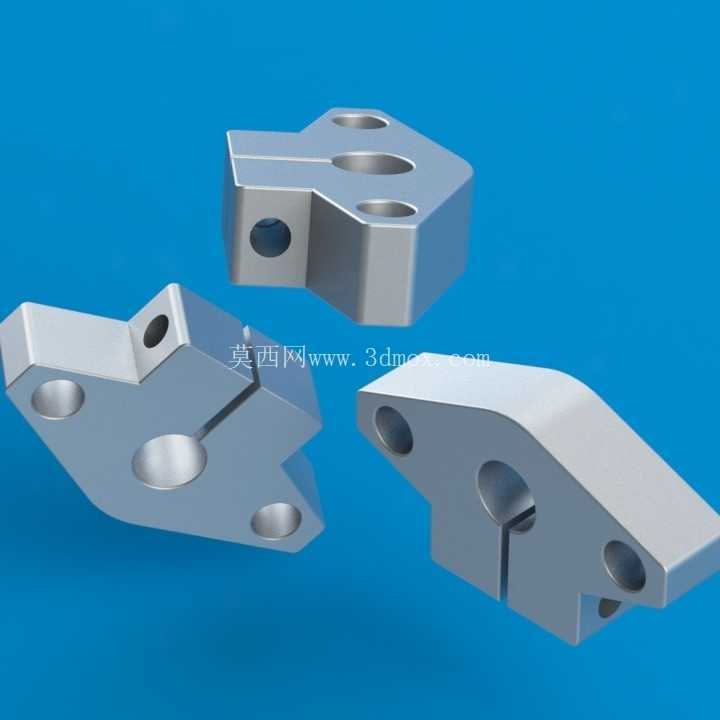

　　该零件对应小型自动化与教学实验设备中常见的SHF8卧式光轴支撑座，适配公称直径8mm的光滑圆轴，主要用于把直线光轴、导杆或简易转轴固定在安装基板上。它不是承受高速旋转载荷的精密轴承单元，而是以定位、承托和限制径向位移为主的经济型支撑件，在3D打印机框架、轻型输送滑道、包装机导向机构、实验台架、教学机械手以及小型夹具中使用频率较高。

　　从结构上看，支撑座采用卧式菱形法兰外形，中部设置与8mm光轴配合的横向通孔，孔轴线平行于安装面。座体上方布置夹紧槽和锁紧孔，当紧固件旋入时，开槽区域产生弹性收缩，使内孔抱紧光轴。这种开口夹紧方式避免了顶丝直接压伤轴面，也减少了轴在孔内转动或滑移的可能；需要调整轴向位置时，松开螺钉即可移动光轴，重新锁紧后再次固定，适合频繁改机和样机调试。

　　安装边界方面，底面为平直贴合面，可直接落在铝型材台面、钢板或亚克力板上。座体两端的沉头安装孔用于穿入螺钉，将支座固定到机架；孔位沿轴向两侧展开，形成较宽支撑跨距，能够降低单侧受力时的倾覆趋势。建模时应重点保证底平面、轴孔中心线和安装孔之间的位置关系：轴孔中心高决定光轴相对安装面的高度，两端安装孔间距决定底板开孔位置，夹紧槽宽度则影响锁紧变形量。若中心高偏差过大，并联布置的两个支座会造成光轴别劲；若安装孔与槽口距离过近，锁紧时还可能引起局部应力集中。

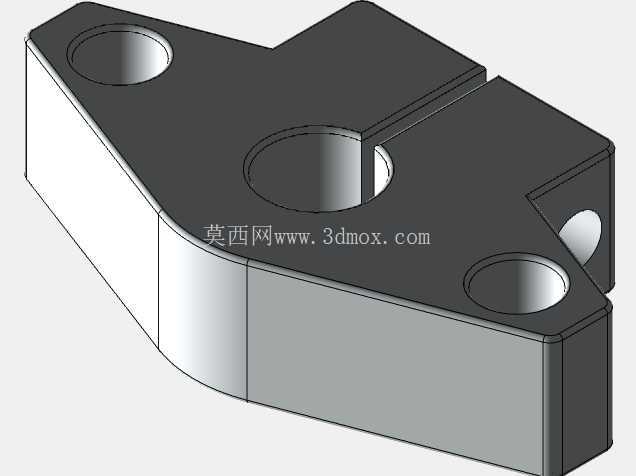

　　三维造型可先按菱形外轮廓建立毛坯实体，再切削出轴孔、沉头孔、夹紧缝和顶部锁紧孔。轴孔与光轴之间通常采用小间隙配合，便于装配；夹紧后依靠金属微变形实现固定。支座壁厚不宜过度削弱，尤其是开槽两侧的连接桥，既要能产生足够变形，又不能在反复松紧后发生塑性断裂。沉头孔下方应保留足够承压面积，避免螺钉锁紧时座体压陷或边缘开裂。

　　实际选型时，SHF8更适合轻载、低速、直线导向或静态支撑场景。若设备存在明显冲击、连续旋转、高径向载荷或长跨距轴系，应改用带轴承的立式支座、滚珠导向组件或更大规格支撑座。单只支座只能提供一个支撑点，长光轴通常需要两点或多点同轴布置；两个支座的孔中心必须共线，否则光轴穿入后会出现卡滞、滑动阻力增大甚至弯曲变形。

　　该模型在外观上保留了机加工金属件的典型特征：棱边清晰，孔口和端面规整，外形紧凑，材料多采用铝合金，以兼顾重量、切削性和防腐能力。铝合金件阳极氧化后表面质感均匀，适合教学展示和轻型设备装配。工程应用中，它的价值不在于复杂传动，而在于以很低的结构成本完成光轴高度定位、径向支撑和位置锁定，因此在非标自动化搭建、课程设计和小型机构验证中具有很强的通用性。
