双USB3.0公头转双母头面板延长转接件

　　该转接件的核心使用场景集中在工业控制柜、测试台架、嵌入式设备机箱以及需要频繁插拔USB外设的面板端。现场布线时，主板或内部模块上的USB接口往往位于箱体深处，操作人员无法直接触及；若每次都打开柜门插接U盘、鼠标、键盘、采集器或调试U盘，既降低调试效率，也容易拉扯内部线缆、触碰带电元件。采用这种带螺钉固定耳的转接结构后，可将双路USB3.0母口稳定布置在设备面板外侧，内部通过公头与线缆端对接，外部保留两个可直接使用的标准USB-A母座，使数据接口由“箱内临时插拔”转变为“面板固定引出”。

　　从功能上看，该件不是简单的一拖二无源分线器外形复刻，而是围绕面板安装边界进行结构整合。输入端为USB3.0-A公头，用于接入主机侧线缆或内部接口；输出端并列布置两个USB3.0-A母座，可同时提供两路外接通道。蓝色胶芯明确对应USB3.0高速接口特征，端子区域保留金属屏蔽壳与塑料定位体，能够在模型中体现接口插拔方向、接触件排布和外壳防护关系。对于需要传输大容量测试数据、连接高速采集设备或临时导入程序的工位，双母口布置可减少反复换插动作，也便于区分调试端口与外设端口。

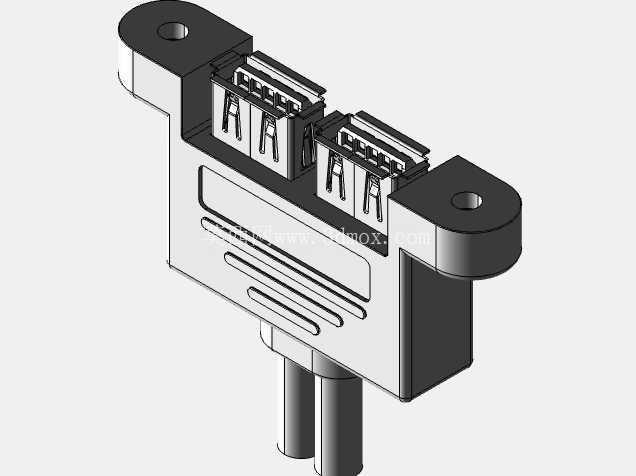

　　结构设计的重点在安装翼与主体壳体。转接件两侧伸出带圆孔的固定耳，孔位用于穿入面板螺钉，将整个连接器锁定在机箱开孔处；固定耳与主体之间形成连续承力结构，插拔时外力主要通过耳板传递到面板，而不是集中作用在内部焊点和线缆根部。主体外壳采用近似矩形的绝缘塑壳轮廓，表面设置加强凹槽与分模纹理区域，既提高壳体刚性，也避免大面积平面在成型后产生缩痕。下部出线位置形成双柱式线缆导向与应力释放空间，使线缆从壳体下方引出后具有明确的弯曲边界，防止过度弯折影响屏蔽和芯线连接。

　　建模时需要优先处理接口装配关系。两个母座沿主体上部并列嵌入，金属外壳与黑色塑料本体之间应保留真实层级：外层屏蔽壳负责插拔导向和电磁屏蔽，内部蓝色胶芯承担端子绝缘与定位，端子金属件按USB3.0接触件位置排列。公头输入端与壳体内部的对接区域要体现插合方向和止挡关系，避免在三维布置中出现接口反装或与外壳干涉。固定耳的圆孔中心距、耳板厚度、主体高度以及母口端面到安装面的距离，是面板开孔和装配校核的关键边界；若设备面板外侧还需增加标识片、防尘盖或防水膜，应在母口前方预留操作空间。

　　外形尺寸方面，该件整体呈横向展开结构，宽度由双母座并列排布决定，高度受USB接口标准高度和下部出线结构限制，深度则需覆盖公头插合、内部转接和壳体壁厚。安装时不仅要校核面板开孔轮廓，还要关注箱体内侧线缆最小弯曲半径、插头插拔行程以及螺钉头压紧范围。对于振动较大的设备，耳板固定方式比单纯卡扣悬挂更可靠；对于维护频繁的测试台，双母口前置可缩短操作路径；对于紧凑机箱，则可通过该模型提前检查接口与门板、线槽、导轨之间的净距。

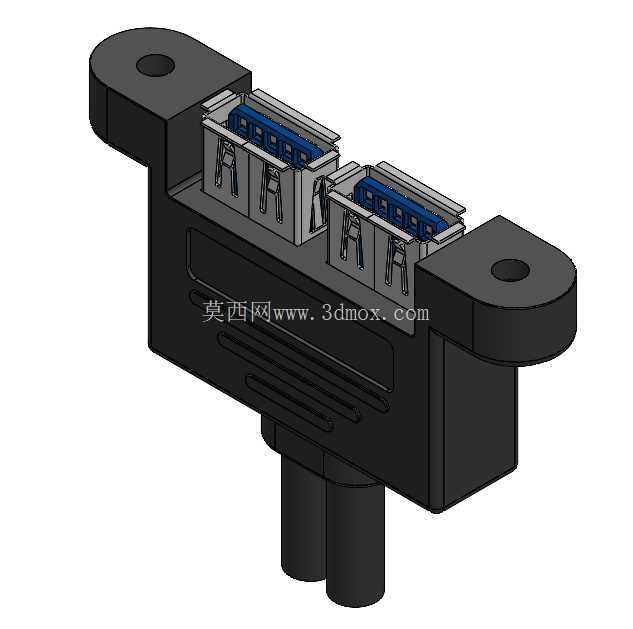

　　从工程表达角度，模型将黑色绝缘壳体、金属屏蔽壳、蓝色接口胶芯和端子细节分层呈现，能够用于装配干涉检查、面板开孔图绘制、维修空间评估以及外接线缆走向确认。其设计思路本质上是把标准USB接插件、双路转接功能和螺钉面板安装结构合并为一个可固定、可维护、可批量装配的接口组件，适用于设备外露USB端口的标准化引出。
