车床方刀架装夹定位结构设计

　　这套结构围绕普通车床方刀架的装夹、转位和锁紧需求展开，核心任务是在切削过程中把外圆刀、端面刀、切槽刀、螺纹刀等不同刀具稳定固定在中拖板上方，并在需要换刀时快速完成工位切换。实际加工现场中，刀架承受的载荷并不单一：粗车时主切削力沿工件切线方向反复作用，断续切削还会带来冲击；精车时则要求刀位不能出现微小退让，否则尺寸公差和表面粗糙度都会受到影响。因此，建模时不能只把外形堆叠出来，而要把刀体、上夹板、定位销、压紧螺栓、中心锁紧机构和操作手柄之间的受力关系表达清楚。

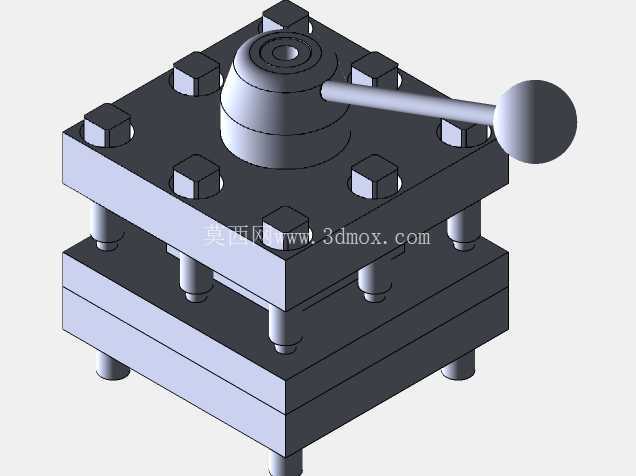

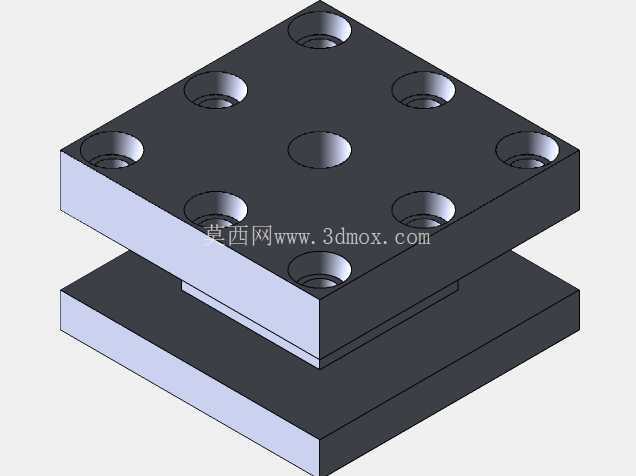

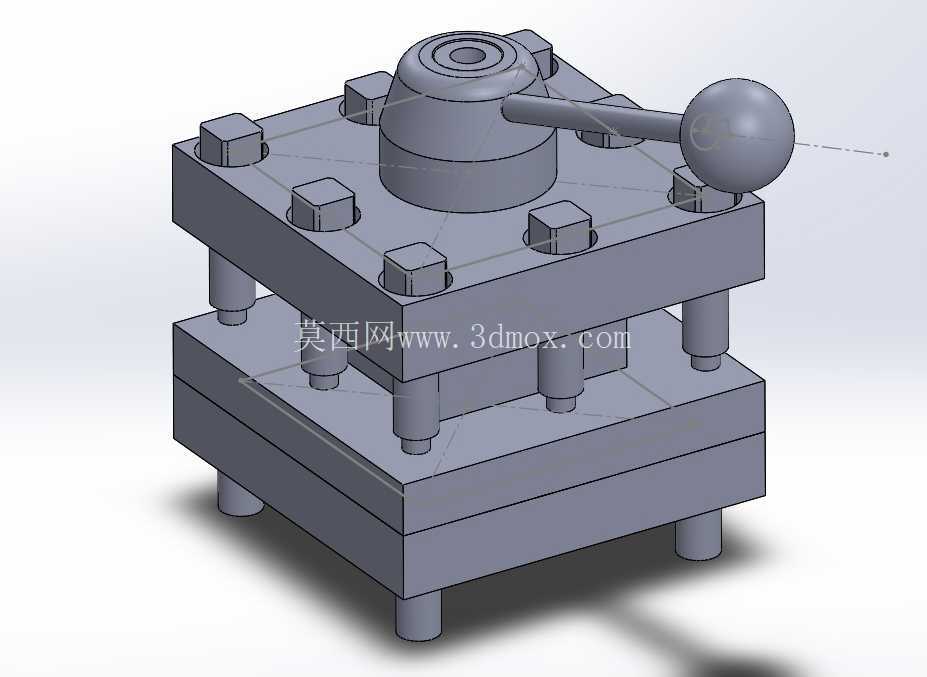

　　从结构层次看，下部安装座用于与车床小拖板或刀架安装面配合，承担整机定位和载荷传递；中部方刀体提供四个刀具安装面，每个面都可布置一把刀具，并通过压板和紧固螺钉压紧刀杆；上部中心压盖与手柄联动，转位后通过中心锁紧结构把方刀体压牢。导柱和支撑柱在装配体中起到保持上下层相对位置、限制偏摆和增强重复定位稳定性的作用。方刀体四周的压紧块对应不同刀位，装配时需要保证压紧面与刀杆接触面贴合，避免局部点接触造成振动。

　　设计思路上，首先要确定刀架在拖板上的安装边界。底部轮廓、安装孔距和支撑柱高度决定了它能否适配指定车床的安装空间；刀体回转半径则关系到换刀时手柄、刀杆和周围防护、尾座之间是否发生干涉。方刀体的边长需要兼顾刀杆夹持宽度和相邻刀具的避让空间，过大会增加转位惯量并侵占加工区域，过小则无法可靠压紧常用规格车刀。中心孔、定位销孔和螺栓孔的位置应保持同轴或对称布置，使锁紧力尽量沿中心轴线传递，减少偏载。

　　刀具装夹面的平面度、压板与刀杆的接触面积以及螺栓分布，是结构能否实用的关键。刀杆放入后，刀尖高度需要与主轴中心保持一致，因此刀架安装面和刀具支承面的高度关系要在三维环境中校核。若刀架用于教学或小批量生产，可通过垫片调整刀尖高度；若用于定型设备，则应在底座和刀体尺寸链中控制累积误差。模型中手柄末端设置球形握把，便于操作者施加转位和锁紧力矩，但手柄长度不能随意放大，既要满足人工操作的力矩需求，也要避免与卡盘、工件或车床防护件碰撞。

　　在运动逻辑上，松开中心锁紧后，方刀体可绕中心轴线转位，四个工位分别对应不同刀具；转到位后由定位元件确定角度，再通过手柄带动锁紧机构压紧。建模时应重点检查转动过程中压板、螺栓、刀杆与上部压盖的间隙，尤其要确认最长刀具在旋转时不会扫到底座或相邻装刀位置。装配关系不宜全部采用理想化固定约束，中心回转副、压紧接触面和定位配合面应按实际功能区分，这样后续出工程图或做干涉检查时才能反映真实装配顺序。

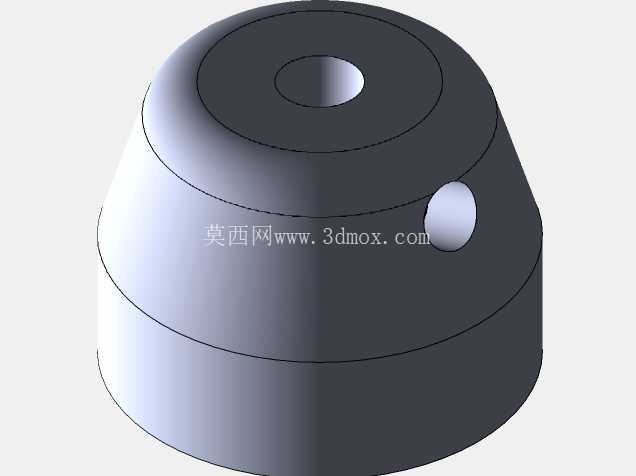

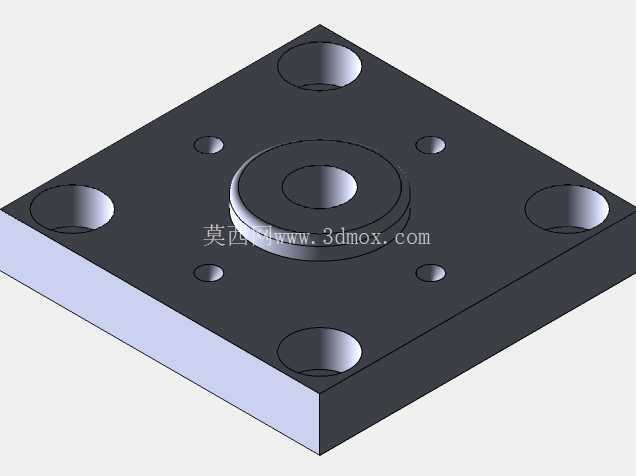

　　外形尺寸方面，底座长宽应覆盖刀架受力区域，支撑腿下方留出与拖板连接的空间；上层方板尺寸略大于刀体轮廓，以便布置压紧元件；中心压盖呈阶梯圆柱形态，既容纳锁紧结构，也为手柄提供连接位置。各立柱之间的距离需要保证刚性，避免切削力作用下上下板产生菱形变形。对于常进行重切削的工况，底座与刀体材料通常倾向选用具备足够强度和耐磨性的钢材，定位配合面还需考虑热处理或耐磨衬套；对于轻型教学演示模型，则可在保持结构比例和装配逻辑的前提下简化细部。

　　现场使用时，操作者先将选定车刀靠紧装刀面，调整刀尖位置后拧紧压板螺栓，再转动方刀体选择工位，最后压下或旋紧手柄完成锁紧。该结构的价值在于把多把刀具集中在一个可转位夹具上，减少反复拆刀、对刀的辅助时间，同时通过中心锁紧和多点定位保证切削状态下的刚度。三维设计阶段应把安装面、回转空间、刀杆伸出长度、手柄运动轨迹和维护拆装顺序一并校核，使模型不仅具备展示效果，也能直接服务于车床夹具结构理解、装配工艺编制和机床附件选型。
