车床尾座顶紧机构三维结构设计

　　该尾座结构主要服务于普通卧式车床、轻型台式车床以及小型回转类加工工位，在轴类、套类、长杆件的车削、钻孔、铰孔和定心工序中承担轴向支承任务。实际车间里，工件一端由主轴卡盘夹持，另一端通过尾座顶尖顶入中心孔，使细长工件在切削力作用下保持回转轴线稳定，避免颤振、让刀和端部甩动。对于较长丝杠、光轴、管坯以及需要尾端钻中心孔的零件，尾座还可换装钻头、铰刀等工具，沿床身导轨进给完成孔加工，因此它既是支承部件，也是小型孔加工的进给执行单元。

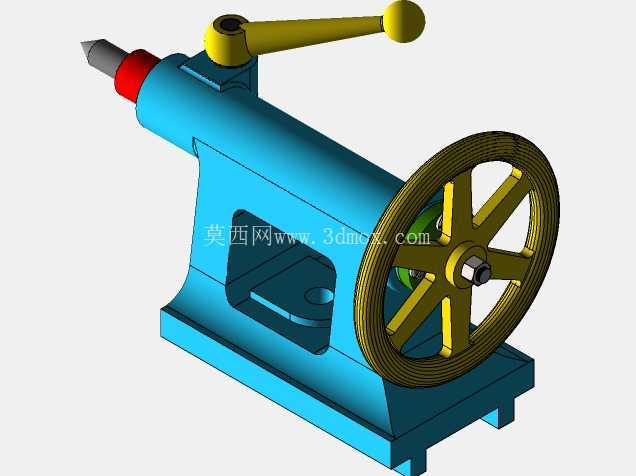

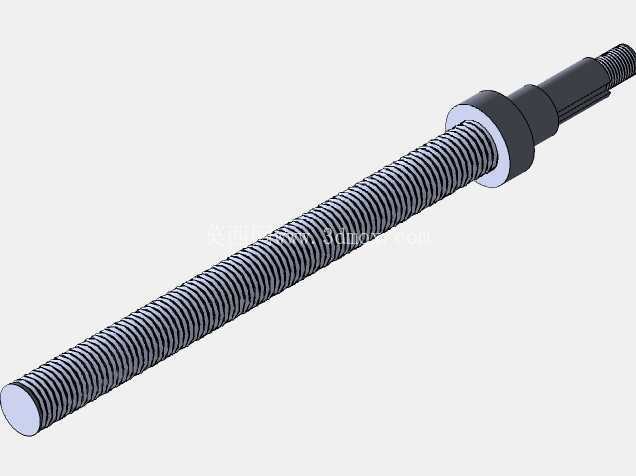

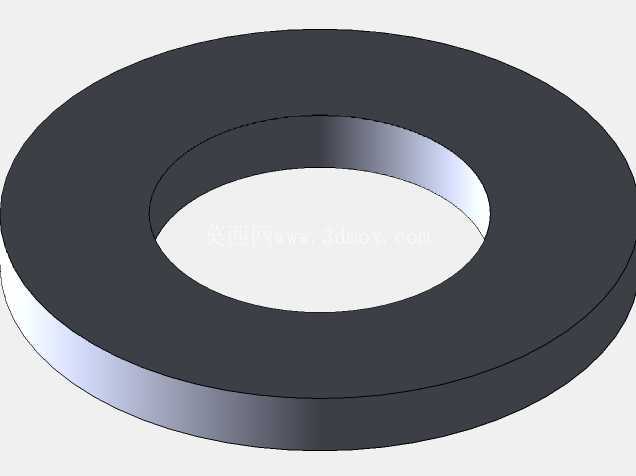

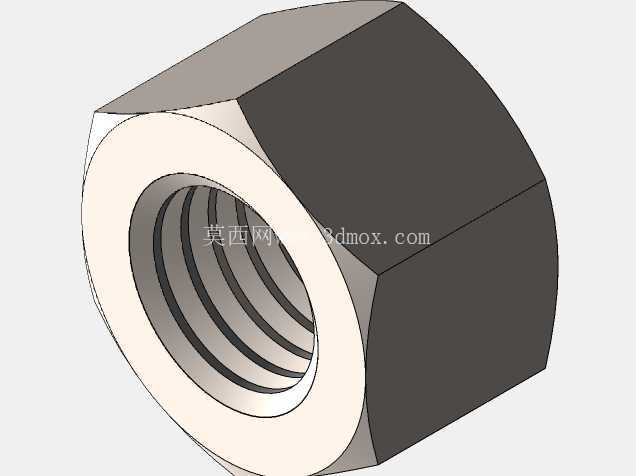

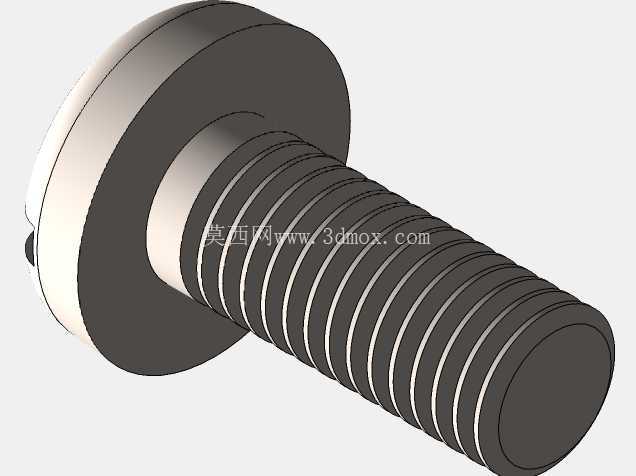

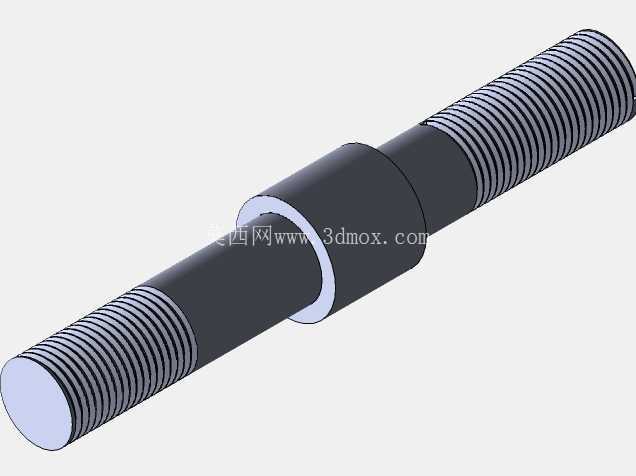

　　从结构组成看，模型完整呈现了底座、主体套筒、顶尖、锁紧手柄、手轮、丝杠螺母及安装基面等关键部分。底部采用与床身导轨配合的安装形式，底座下方留出贴合与压紧空间，装配时尾座可沿床身纵向移动，调整到与工件长度匹配的位置后再通过压板锁紧。主体内腔布置套筒及传动丝杠，手轮旋转时带动丝杠推动套筒轴向伸缩，顶尖随之伸出或退回；侧面手柄用于套筒位置锁定，在顶紧工件或孔加工进给到位后限制套筒窜动，保证加工过程中的轴向刚度。

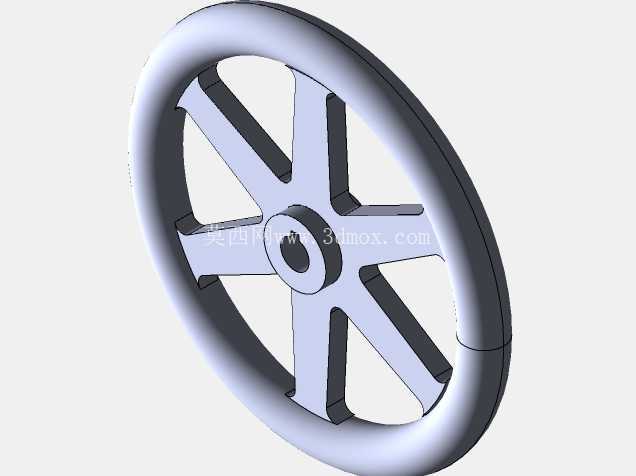

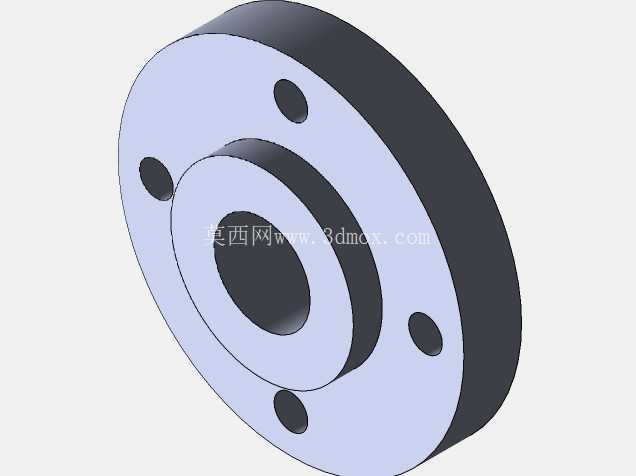

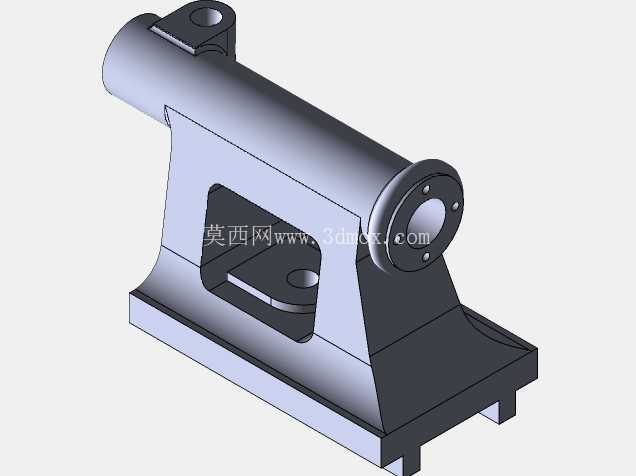

　　外形上，主体采用箱式立壁与加宽底板结合的造型，底板承担定位和承载，立壁包裹套筒并形成较高的支承高度。手轮布置在尾座外侧，轮缘直径较大，操作者站立位置即可转动，轮辐采用镂空形式，在保证握持力臂的同时减轻转动惯量。锁紧手柄位于主体上方，手柄端部为球形握把，扳动行程短、施力方便，符合频繁锁紧与松开的操作习惯。前端红色压套区域对应套筒出口和顶尖安装位置，顶尖采用锥尖结构，能够与工件中心孔形成稳定锥面接触；端部结构还考虑了刀具或顶尖更换时的拆装空间。

　　设计思路上，尾座的核心不是复杂曲面，而是运动关系、刚度分配和操作可达性。套筒轴线必须与主轴轴线保持同轴，因此主体孔、底座导轨面和前端安装位之间需要建立明确的平行度与高度约束。建模时应先确定床身导轨贴合面和尾座中心高，再向上构建主体轴承孔及套筒通道；手轮轴线与套筒进给轴线垂直相交，丝杠螺母副位于套筒后部，旋转运动转化为直线进给。底座与主体之间的过渡区域采用厚壁和加强形态，承受顶紧力时减少开口变形；底板上的压紧位要避开导轨干涉，并给压板、螺栓留下操作空间。

　　安装边界方面，尾座整体长度由底板纵向尺寸、手轮外伸半径和顶尖伸出极限共同决定。布置到机床总装时，不能只检查静止状态下的外形，还要核对手轮旋转包络、手柄扳动范围、套筒退回到位后顶尖与卡盘的最小距离，以及尾座沿床身移动时与溜板、刀架、护罩的干涉关系。中心高需与主轴箱匹配，顶尖轴线在水平和垂直方向均不应偏斜；若尾座用于钻孔，套筒进给行程还要满足钻头进入工件的深度需求，并保留排屑和冷却空间。

　　在功能特性上，该结构强调手动进给的可控性和锁紧可靠性。大手轮提供细腻的轴向进给手感，适合轻载顶紧和慢速孔加工；上方手柄可快速锁定套筒，减少切削振动造成的后退。顶尖与套筒之间采用锥面定位思路，能够传递轴向支承力并便于更换不同类型顶尖。主体侧面开设观察与减重区域，既降低铸件或焊接件的自重，也方便内部清理，但开孔边缘需保留足够壁厚，避免削弱套筒导向区域。

　　对于三维建模和机床设计人员，该模型可用于校核尾座运动机构、床身布局、人机操作位置以及附属工具干涉。结构拆分时应重点关注底座导轨面、主体套筒孔、丝杠轴线、手轮安装轴和手柄锁紧轴之间的装配关系；工程出图时则需把中心高、导轨配合尺寸、套筒行程、顶尖锥度、手轮外径和底板压紧位置作为关键边界。整体来看，这是一套典型的车床辅助支承装置，结构直观、功能明确，能够反映普通车床尾座在真实加工环境中的安装方式、操作逻辑和受力特点。
