在重型设备维保、建筑施工临时支撑、航空器地面维护这类需要精准控制顶升高度的作业场景里,螺旋顶升组件的应用覆盖了从几公斤的工装定位到数吨级的静态负载支撑全场景,和液压类顶升设备相比,它不存在密封件老化泄漏、长期负载保压沉降的问题,纯机械啮合的传动结构能在无动力供应的野外、车间断电场景下稳定作业,尤其适合需要长时间保持固定支撑高度的工位。这套组件的核心传动逻辑是通过梯形丝杠副的螺旋运动将手柄输入的旋转扭矩转化为顶杆的直线顶升动作,梯形螺纹的自锁特性是设计核心,当螺纹升角小于接触面当量摩擦角时,即便撤去手柄输入力,负载端的反向作用力也无法驱动丝杠反转,从结构根源上避免了负载下坠的风险,不需要额外加装锁止机构就能实现任意位置的稳定停留。

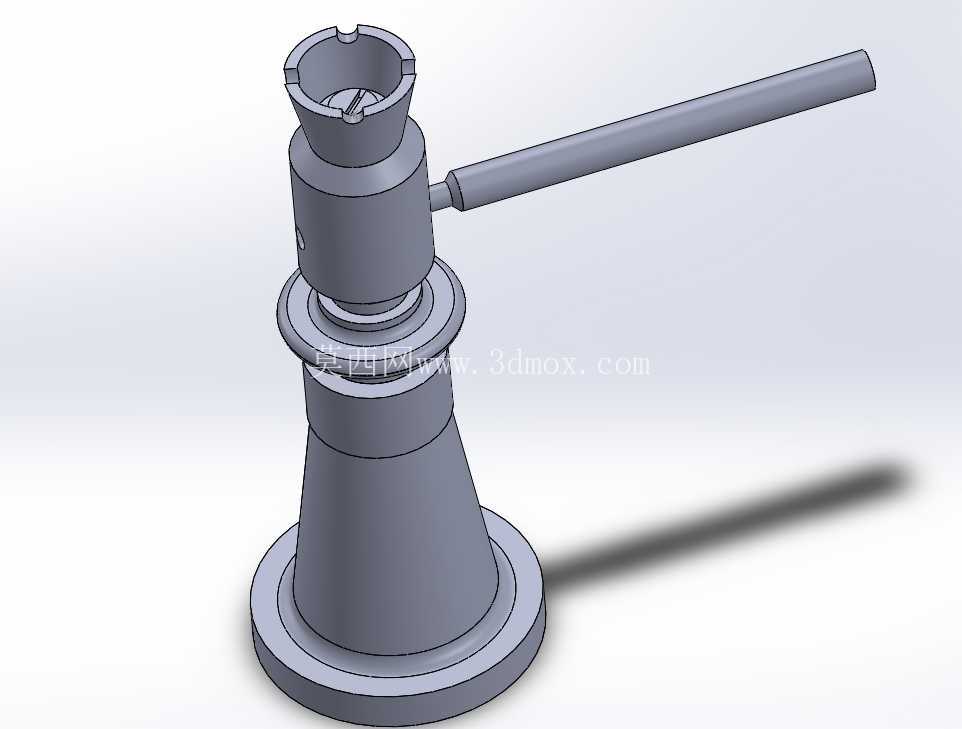

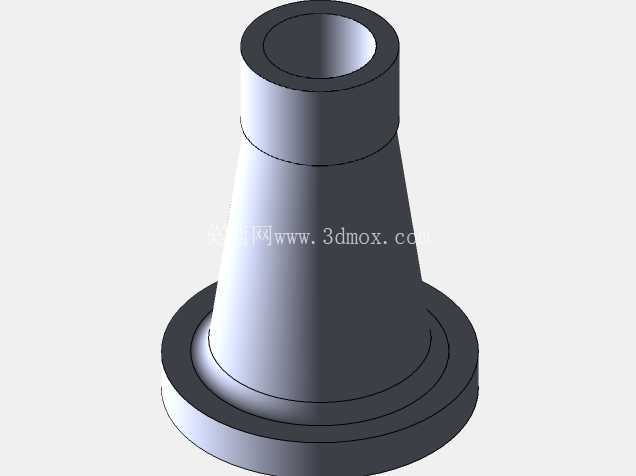

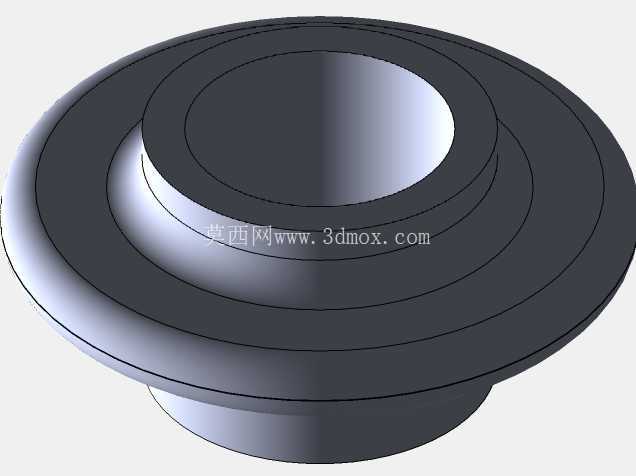

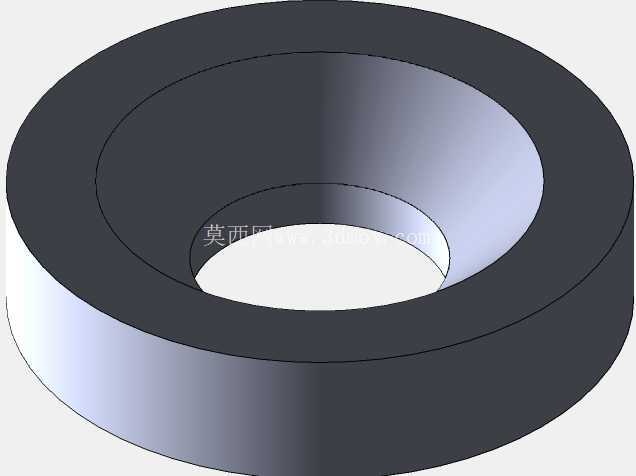

从结构分层来看,底部的圆盘底座是整套组件的承载基础,设计时需要根据额定负载核算底座直径与接触压强,避免在混凝土地面、钢制工装平台上出现压痕或者局部沉陷,底座与下部锥形壳体采用过盈配合加骑缝销固定,保证顶升过程中壳体不会随丝杠同步转动,锥形的壳体结构一方面是为了提升整体抗侧倾刚度,当负载存在微小偏载时,锥面结构能比直筒结构承受更大的弯矩,另一方面也给内部的丝杠螺母副预留了足够的容纳空间,螺母嵌装在壳体上部的台阶孔内,通过紧定螺钉限制周向转动与轴向窜动,丝杠与螺母的配合长度需要满足全行程啮合牙数不低于7牙,保证螺纹牙的剪切强度与接触强度满足负载要求。

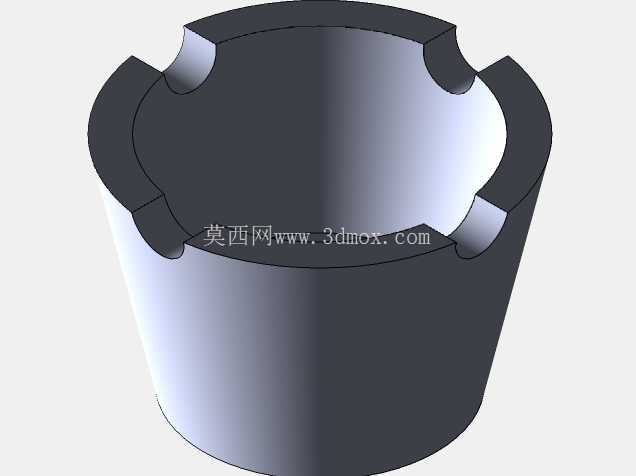

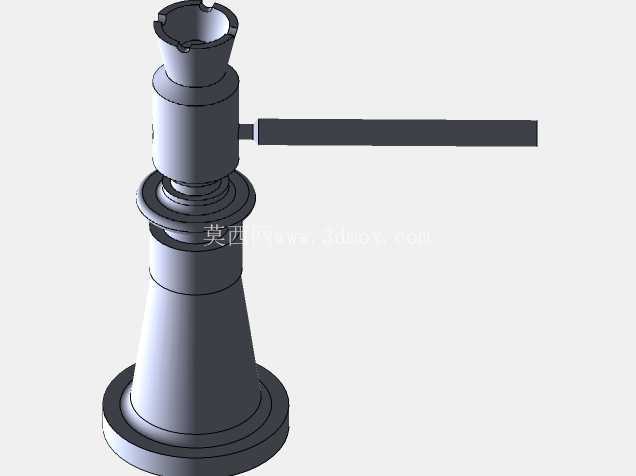

上部的顶头设计为带卡槽的凹形结构,不同作业场景下可以快速更换适配的顶头附件:支撑车辆底盘时可以换成带橡胶垫的防滑顶头,避免刮擦底盘金属漆面;支撑建筑模板时可以换成带平面垫板的顶头,增大接触面积降低局部压强;顶头与丝杠顶端采用球面铰接配合,当支撑面存在微小角度倾斜时,球面副能自动调整贴合角度,避免丝杠承受附加弯矩导致弯曲变形。侧面伸出的长手柄是力输入部件,手柄长度根据额定顶升力核算,按照普通人单手操作的输入扭矩约15N·m计算,结合梯形丝杠的导程、螺纹副摩擦系数就能反推出合适的手柄长度,保证操作时不需要过度施力就能完成顶升动作,手柄与丝杠上部的传动套采用通孔插接配合,不用时可以将手柄抽出收纳,减少整体存放空间,传动套上开有径向的销孔,插入销钉后就能带动丝杠同步旋转。设计建模过程中需要重点校核几个安装边界尺寸:首先是闭合状态下的整体最低高度,这个尺寸决定了组件能伸入的最小作业间隙,比如车辆维保场景下,部分家用轿车的底盘离地间隙不足150mm,最低高度过高就无法伸入底盘下方作业;其次是最大顶升行程,行程需要匹配常见作业场景的顶升高度需求,同时要保证丝杠升到最高位置时,与螺母的啮合长度仍然满足强度要求,避免出现丝杠脱扣的风险;另外底座的直径尺寸需要核算抗倾覆稳定性,当负载存在10%以内的偏载时,整体重心的投影不能超出底座的支撑范围,避免作业过程中组件倾倒。
在实际装配逻辑上,整套组件没有复杂的高精度零件,梯形丝杠可以采用车削加工后淬火处理提升螺纹表面耐磨性,壳体与底座采用普通碳钢焊接或者铸造后机加工就能满足精度要求,日常维护只需要定期在螺纹副表面涂抹润滑脂降低操作扭矩、减少磨损,不需要像液压千斤顶那样定期更换密封件、补充液压油,在潮湿、多粉尘的恶劣作业环境下适应性更强。很多现场作业人员会忽略螺旋顶升组件的负载特性,它适合静态的支撑与缓慢的顶升作业,不能用来长时间承受动态冲击负载,比如设备落位时的冲击载荷会导致螺纹牙局部应力集中出现崩牙,这也是设计时需要在说明里明确的使用边界,另外螺纹副的润滑状态会直接影响操作力与自锁性能,如果螺纹表面沾满泥沙、铁屑等杂质,会导致摩擦系数急剧变化,不仅操作时手感卡滞,极端情况下甚至会影响自锁可靠性,所以作业前需要清理螺纹表面的杂物。从建模的细节处理来看,所有零件的棱角位置都做了R1-R2的倒角处理,避免装配与使用过程中划伤操作人员,手柄的末端套有防滑的橡胶套,提升操作时的摩擦力,顶头的卡槽尺寸匹配常见的支撑楞宽度,防止支撑过程中出现滑移,这些细节虽然不影响核心的承重性能,但直接决定了实际使用时的操作体验与安全性。
