单缸内燃机曲柄活塞动力组件结构

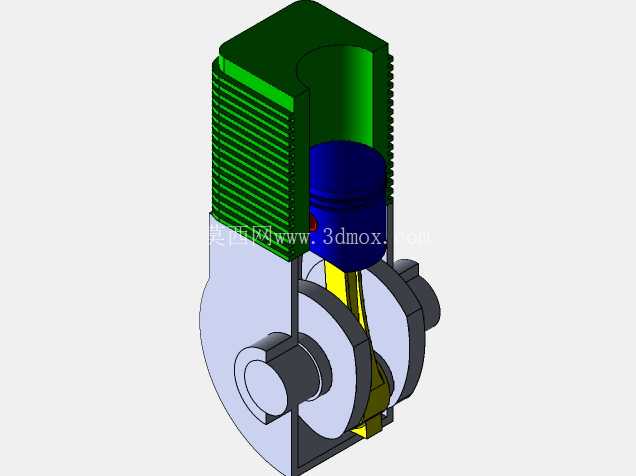

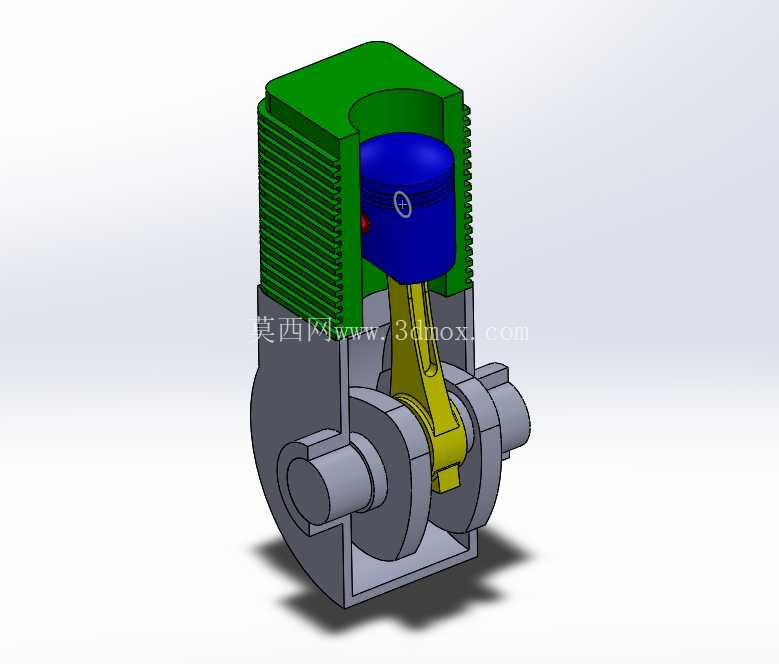

　　这套动力组件是往复式内燃机的核心做功单元，在小型通用动力、农用机械、园林工具、教学演示教具等场景中应用广泛，承担着将燃料燃烧释放的热能转化为旋转机械能的核心职能，是整个动力输出链路里最基础的执行结构。从实际运行逻辑来看，组件的做功过程完全贴合奥托循环的工作路径：气缸部分作为燃烧做功的密闭腔体，外侧设计的散热鳍片结构直接对应风冷散热的应用场景，不需要额外搭建水冷循环管路，能大幅简化整机的配套结构，降低小功率动力单元的整体重量与维护成本，适配野外作业、便携动力设备的使用需求。

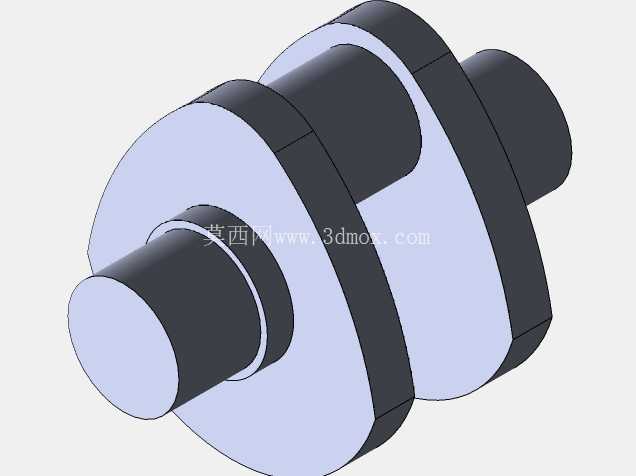

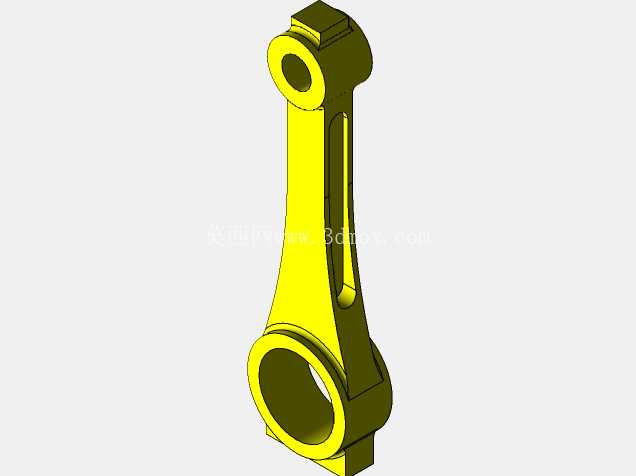

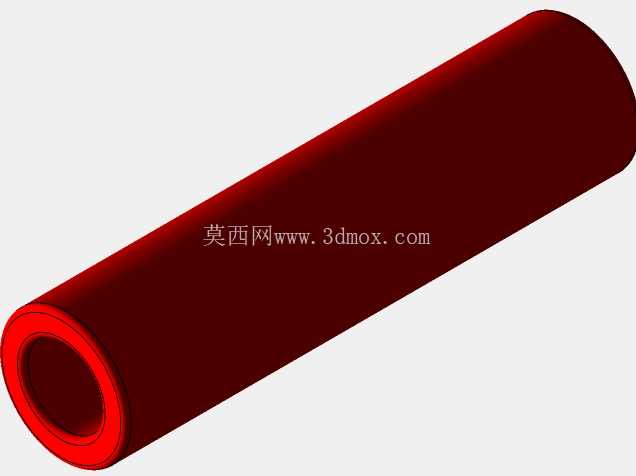

　　活塞作为直接承接燃烧压力的零件，与气缸内壁保持高精度的间隙配合，配合活塞环实现燃烧腔的密封，避免高压燃气窜入曲轴箱造成功率损失；活塞销将活塞与连杆小头铰接，把活塞的往复直线运动传递给连杆，连杆大头则与曲轴的曲柄销配合，将直线方向的作用力转化为曲轴的旋转扭矩，最终通过曲轴的输出端将动力传递给外接负载。设计过程中首先要确认的是各运动部件的干涉边界：曲轴旋转时曲柄的回转半径直接决定活塞的行程长度，这一参数和气缸内径共同决定了单缸的排量大小，建模时需要严格校验活塞在上止点、下止点两个极限位置时，活塞顶面与气缸盖、活塞裙部与曲轴箱内壁的安全间隙，避免运行过程中出现运动撞击；同时要确认连杆在摆动过程中，杆身与气缸套下沿、曲轴箱内壁的最小间隙，预留足够的润滑油膜空间与热膨胀余量，防止高温工况下零件膨胀卡滞。

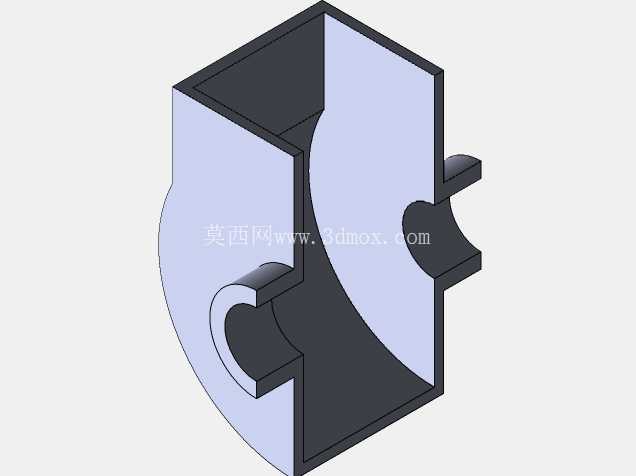

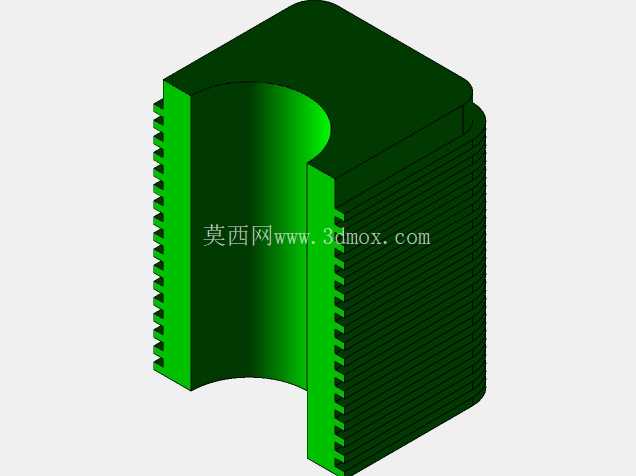

　　气缸体的散热鳍片采用等间距排布设计，鳍片的厚度与高度经过匹配计算，保证气缸工作时各区域温度分布均匀，避免局部过热导致的活塞拉缸、气缸变形等故障；曲轴箱采用分体式的支撑结构，两个曲轴支撑轴颈保持同轴度公差，为曲轴提供稳定的旋转支撑，同时曲轴箱的下部腔体可以储存润滑油，依靠曲轴旋转时的飞溅作用实现各运动摩擦副的润滑，不需要额外配置机油泵，进一步简化结构。安装边界上，气缸体与曲轴箱的结合面采用止口定位，保证气缸轴线与曲轴轴线的垂直度误差控制在合理范围内，避免活塞运行过程中出现偏磨；曲轴的两个输出轴颈可以根据配套需求安装飞轮、皮带轮或者齿轮等传动零件，轴向通过轴用挡圈实现限位，防止曲轴工作时出现轴向窜动；整个组件的外部安装孔位预留了通用的安装接口，可以直接匹配小型发电机组、微耕机、割草机等设备的机架安装位，不需要额外做结构修改。

　　从结构设计的合理性来看，这套组件完全遵循了往复式内燃机的经典布局，各零件的受力路径清晰：燃烧产生的高压作用在活塞顶面，依次通过活塞销、连杆传递到曲轴曲柄，最终转化为旋转扭矩，每个受力环节的结构强度都经过匹配，能够承受小功率内燃机工作时的爆发压力，同时零件的结构尽量简化，减少不必要的加工面，降低生产制造的工艺难度，适合批量生产加工。在教学场景中，这套组件可以直观展示四冲程内燃机的做功过程，帮助学习者理解曲柄连杆机构的运动原理，各零件的装配关系清晰，拆解与组装都比较方便，也适合作为机械原理课程的测绘教具使用；在实际产品开发中，这套基础结构可以通过调整气缸内径、活塞行程、压缩比等参数，适配不同燃料类型、不同功率等级的小型动力需求，只需要修改对应零件的尺寸参数，不需要整体重构结构框架，具备较强的衍生适配能力。建模过程中对各运动副的配合关系做了准确还原，活塞与气缸的滑动配合、连杆两端的铰接配合、曲轴与曲轴箱的旋转配合都符合实际装配要求，能够直接用于运动仿真，模拟活塞往复、连杆摆动、曲轴旋转的完整运动过程，验证运动轨迹的合理性，排查潜在的运动干涉问题，为后续的工程图输出、零件加工提供准确的三维数据支撑。
