多通道舵机伺服驱动控制电路板

　　这块多通道伺服控制板主要面向小型多自由度运动平台、机械臂教学实验台、仿生机器人关节阵列以及舵机集中调试工位使用。现场布线时，整板承担上位指令解析、多路PWM信号生成、舵机供电汇流与外接端口转接的作用，把原本零散的舵机控制线、电源线集中到一块板卡上，减少线束交叉和误接概率。在机器人实训场景里，它常固定在底盘或躯干内部，通过排针与各路舵机连接，配合串口指令完成关节角度同步输出；在电子设计验证环节，它也可以作为运动控制子板，嵌入到定制化设备的控制箱中。

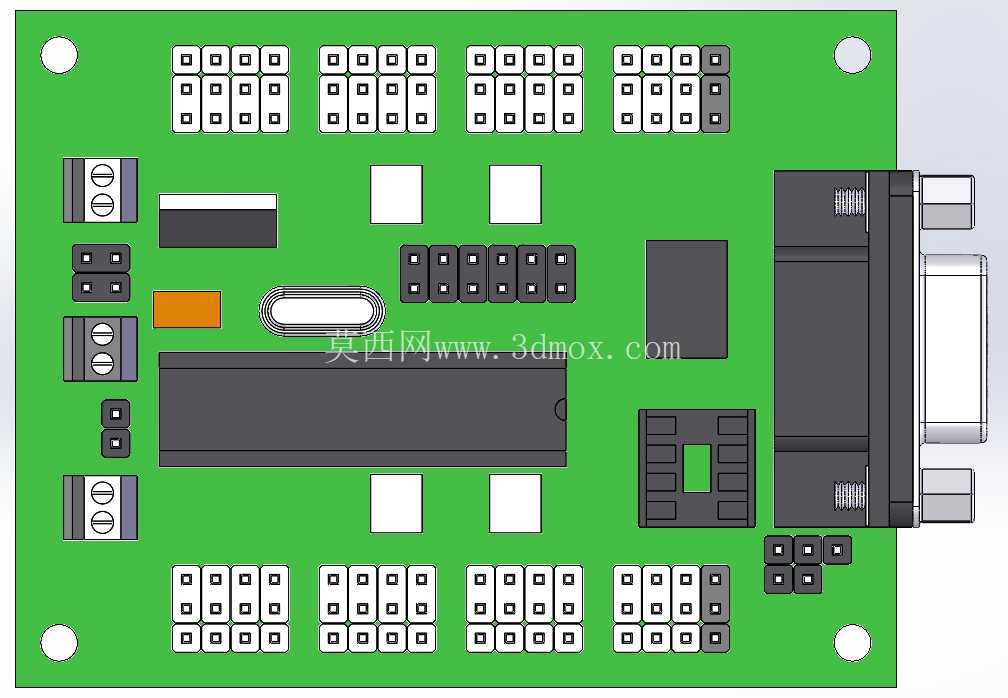

　　板体采用绿色PCB作为承载基底，四角预留安装孔，孔位与板边保持足够距离，方便使用铜柱或螺钉固定在机架平面上。布局时将高密度排针阵列分区布置，不同通道的针座按行列对齐，针脚间距统一，便于插拔杜邦线和成品舵机接头；板上还设置了较大的外接接口，用于通信或供电接入，接口位置偏向板边，避免插头与周边高元件干涉。设计思路上，信号路径与功率供电路径分开梳理，排针区集中在板的中部和一侧，接插件、块状功能元件沿边缘排布，既让接线方向清晰，也给后期外壳或护罩留出空间。

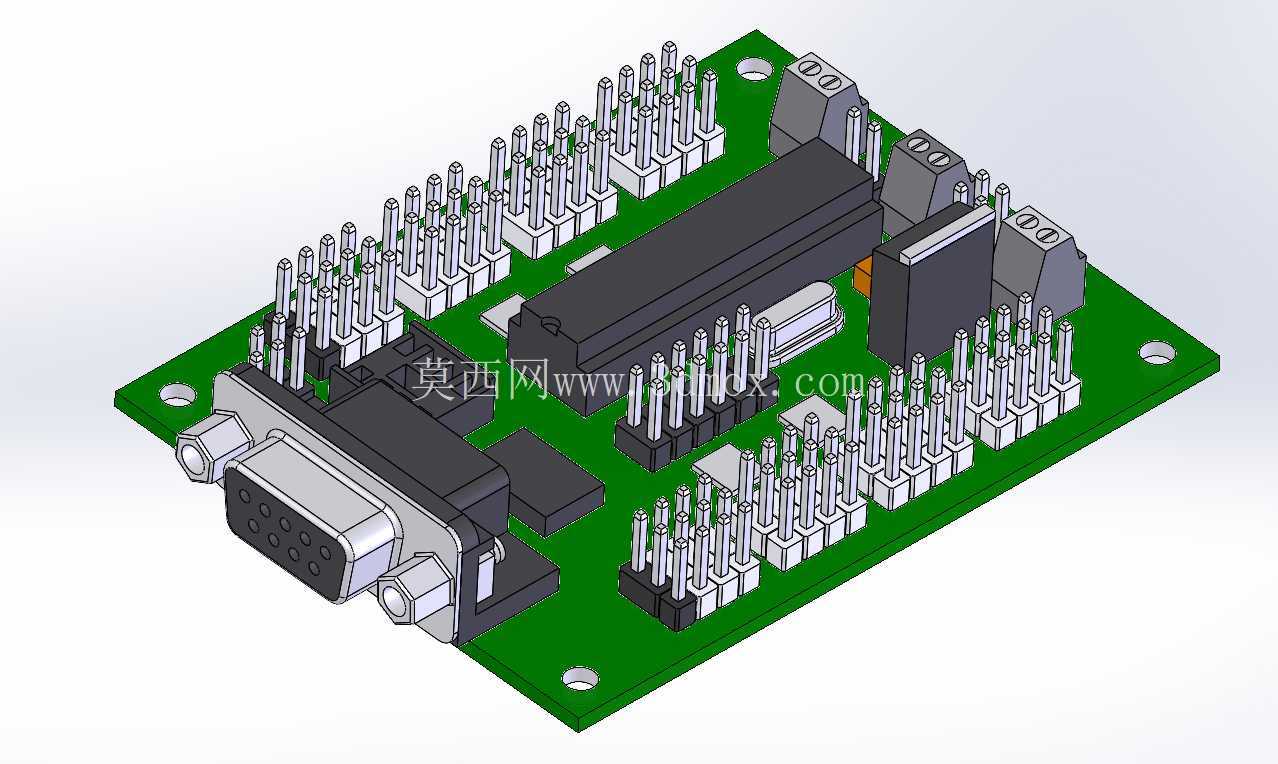

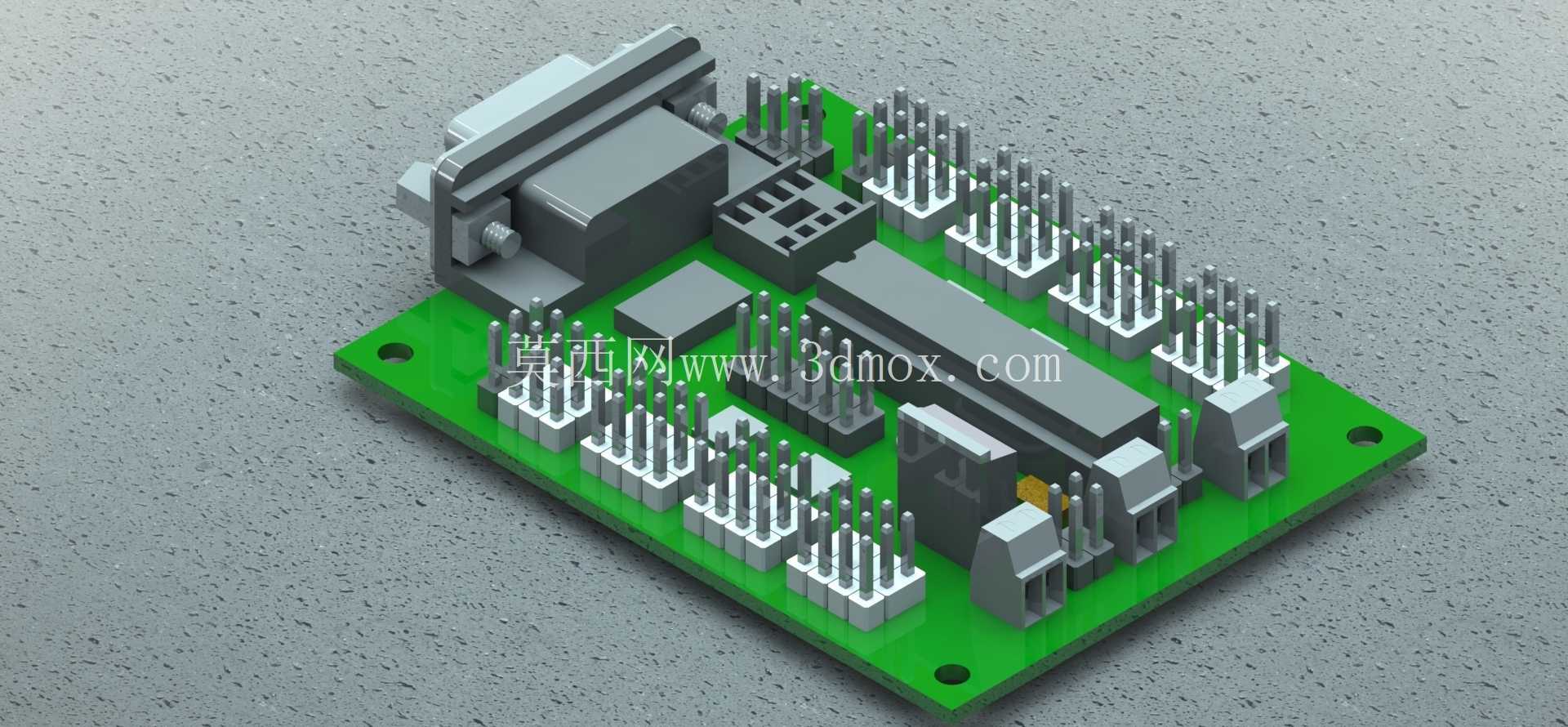

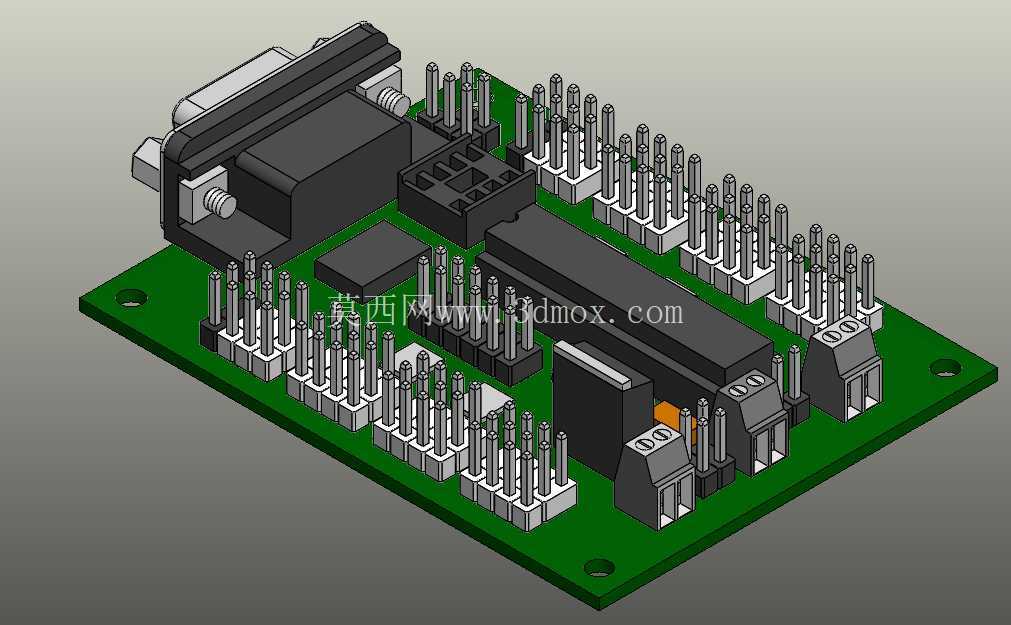

　　从三维结构表达来看，模型还原了PCB基板、焊接排针、插座、接口和板载块状元件的相对高度关系。排针属于板上最高的一类特征，成组竖立，决定了板卡上方需要保留的插拔与走线空间；边缘接口带有金属外壳和固定结构，外形尺寸突出，安装时要核对插头插拔方向以及与机架侧壁的间隙。板面上的方形、矩形元件按照实际贴装和插接高度区分，低矮元件贴近基板，较高的连接器单独形成高度台阶，这种层次关系在整机干涉检查中很有参考价值。

　　安装边界方面，四角孔位可作为主固定基准，板底与安装面之间建议留出支撑柱高度，避免焊点直接压在金属板上。板上方的安全空间不能只按PCB厚度计算，必须把排针全长、线束插头高度和手插拔操作空间一起纳入；侧向则要关注大接口伸出尺寸，尤其是通信口和电源口附近，不能被立柱、线槽或外壳侧壁挡住。若将该板放入封闭控制盒，还要在排针集中区域考虑线束弯折半径，让多根舵机线能够平顺引出，而不是从针座处强行折弯。

　　功能特性上，这类控制板的核心价值在于多路执行器统一管理。板上通道数量较多，适合同时驱动多个舵机，完成机械爪开合、多关节联动、云台姿态调整等动作。端口排布规整后，调试人员可以按通道号依次对应关节编号，降低排查难度。块状接口和针座的位置也体现了工程化取舍：频繁插拔的通信接口放在边缘，便于快速连接上位机；舵机通道排针集中排列，便于线束成束整理；板上预留的空位和不同封装元件区，则为功能扩展、信号隔离或电源处理留下改造余地。

　　在建模和选型复核时，不能只把它看成一块平面电路板。真正装入设备后，板卡是机电耦合的一部分：上方针座承受反复插拔，四角固定孔承受振动，边缘接口承受线缆拉拽。因此三维结构中需要重点检查板卡与支架、外壳、线束、执行器之间的空间关系。比如排针组靠近机架横梁时，插头接入后可能占用额外高度；大接口背对设备内壁时，通信线可能无法完全插入；多组舵机线从同一侧引出时，线槽宽度也要随接头数量增加。把这些安装细节在模型阶段提前暴露，能够减少样机装配时的返工。

　　整体来看，该控制板结构紧凑、通道密集、接口特征明确，既适合作为机器人运动控制硬件的结构参考，也适合用于电子设备内部板卡布局教学。模型通过基板、针座、接口和高低元件的组合，呈现了伺服控制板从裸板到实际装机之间需要关注的尺寸边界、固定方式和接线空间，对后续完成控制盒设计、机架安装和多舵机线束布置具有直接参考意义。
