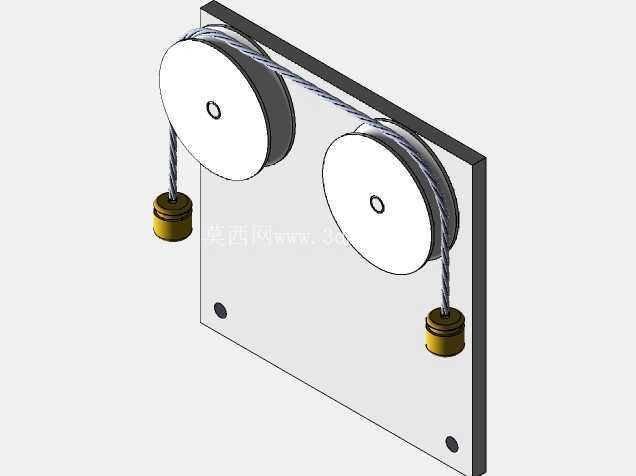

这套双轮绳索牵引配重传动机构,核心应用场景覆盖教学演示教具、小型物料垂直输送工位、精密仪器恒力张紧结构等多个领域,在轻工生产线的小行程往复牵引、物理实验的运动规律验证场景中,这类结构凭借传动平稳、无刚性冲击的特性,能很好满足低载荷、定行程往复运动的使用需求。从实际用途来看,该机构通过两个错位布置的带轮配合缠绕的编织绳索,将两端悬挂的配重块重力转化为稳定的张紧力,当其中一个带轮受外部驱动力转动时,绳索依靠与带轮轮槽的静摩擦力带动另一侧带轮同步转动,两端配重块随绳索运动完成垂直方向的往复升降,可用于演示带传动的滑差特性、配重平衡的力学原理,也可直接改装为小型升降装置的动力传递单元,承担0.5-2kg范围内轻载物料的短距离输送任务。
在功能特性设计上,这套结构首先考虑了传动过程的稳定性,两个带轮的轮槽均做了圆弧过渡处理,绳索嵌入轮槽的深度控制在绳径的1/3,既保证足够的接触摩擦力避免打滑,又不会因为嵌入过深加剧绳索磨损;带轮与安装背板之间采用台阶式轴座定位,轴座与背板通过沉头螺钉固定,轴座内镶嵌自润滑铜套,带轮绕轴转动时的径向跳动量控制在0.02mm以内,避免高速转动时绳索出现跳槽脱轨的问题。两端悬挂的配重块采用圆柱式黄铜材质,重心与绳索悬挂点完全同轴,升降过程中不会出现偏摆晃动,配重块上端的挂环采用万向铰接结构,即使绳索存在小角度偏斜,挂环也能自适应调整角度,避免绳索局部受折产生疲劳断裂。
设计思路层面,这套结构优先做了安装边界的适配规划,整体安装背板采用矩形平板结构,厚度为8mm,整体横向宽度控制在220mm,纵向高度为180mm,背板上预留的四个安装沉孔分别布置在四角位置,孔距为横向200mm、纵向160mm,可直接通过M4螺钉固定在标准铝型材机架或者实验台面板上,不需要额外加工转接支架。两个带轮的中心距设计为120mm,横向错位布置的偏移量为15mm,这个偏移量经过运动仿真验证,既能保证绳索在两个带轮之间的缠绕包角达到160度以上,满足摩擦力传递扭矩的需求,又不会让绳索与带轮端面产生摩擦剐蹭;绳索选用直径2mm的镀锌钢丝绳,外层包裹尼龙护套,总长度根据带轮周长和配重行程计算为380mm,两端配重块的最大升降行程为60mm,运动到上下极限位置时,配重块与背板下端面、带轮下端面的安全间隙均保留10mm,避免运动过程中出现硬碰撞。
细节结构处理上,带轮的轮缘做了发黑防锈处理,轮槽表面加工有细密的网纹滚花,进一步提升与绳索之间的摩擦系数,在相同张紧力下能传递更大的扭矩;背板表面做了哑光阳极氧化处理,减少环境光线反射,方便实验过程中观察运动轨迹,背板上预留的轴座安装孔位置精度控制在±0.01mm,保证两个带轮的安装平行度误差不超过0.05mm,避免绳索在运动过程中出现跑偏现象。整个机构没有多余的外露突出结构,所有固定螺钉均采用沉头设计,螺钉端面与背板表面齐平,不会在运动过程中剐蹭绳索或者操作人员,使用安全性更高。在实际装配调试时,只需要先将两个轴座固定在背板对应位置,压入自润滑铜套后装入带轮,再将绳索按照缠绕路径套入两个带轮的轮槽,两端挂装好配重块,调整绳索张紧度直到配重块可以在任意位置保持悬停状态,即可完成装配,不需要复杂的调试步骤,后期维护只需要定期检查绳索磨损情况、在铜套位置添加少量润滑脂即可,维护成本极低。
