曲柄滑块直线运动转换机构

　　这套曲柄滑块机构的核心价值，在于把连续旋转输入稳定转化为受控的直线往复输出，是机械传动领域应用极广的基础连杆构型。在冲压设备里，它承担曲轴旋转到滑块上下冲压行程的动力传递；在内燃机本体中，反向工作时活塞的直线往复推力经连杆带动曲轴旋转输出扭矩；在自动化送料工位，曲柄回转可驱动推块完成定距直线推送；在小型打包、裁切设备中，该机构还能利用曲柄转角特性，让滑块在行程两端获得低速停歇区间，适配工件对位、压合保压的工艺需求。

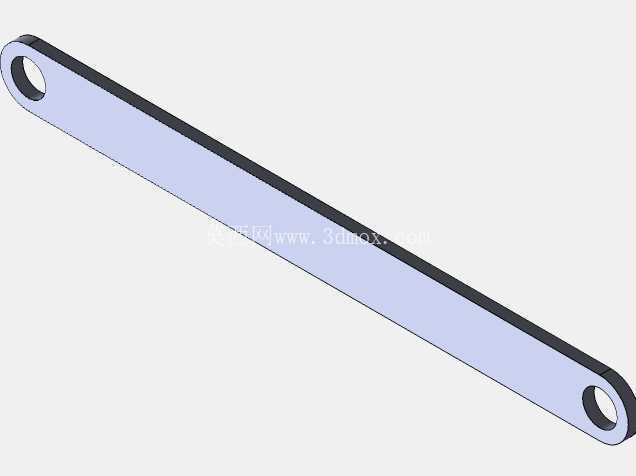

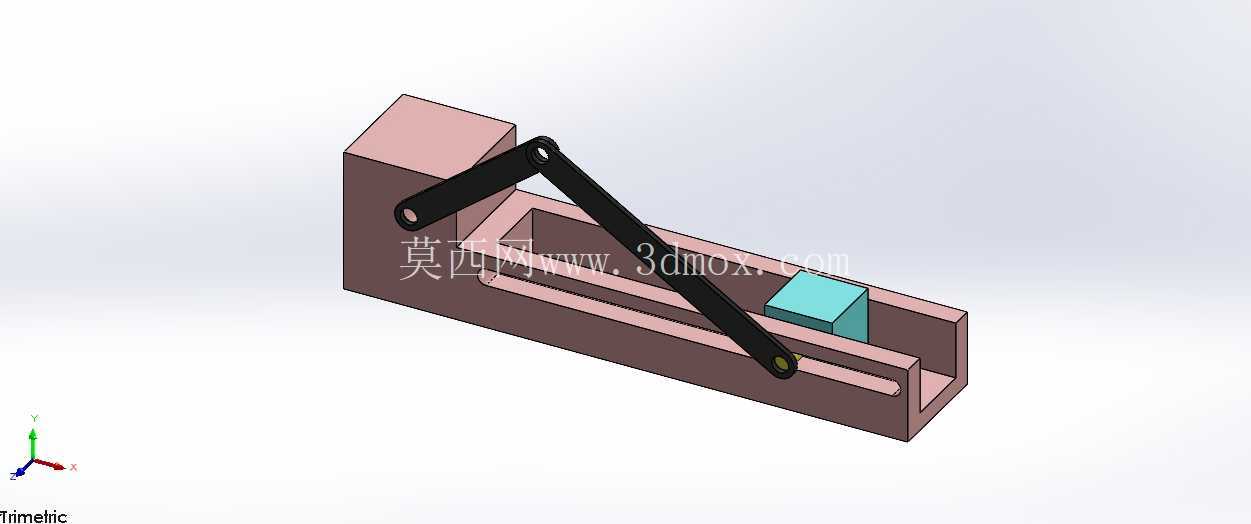

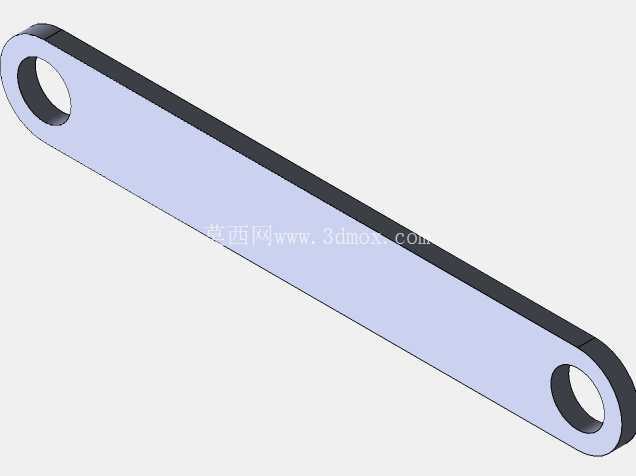

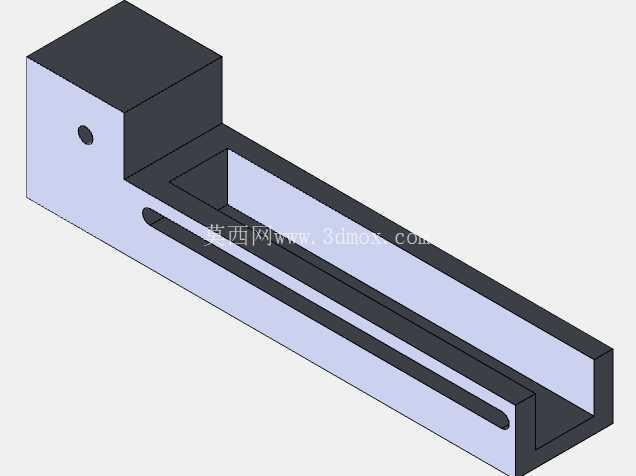

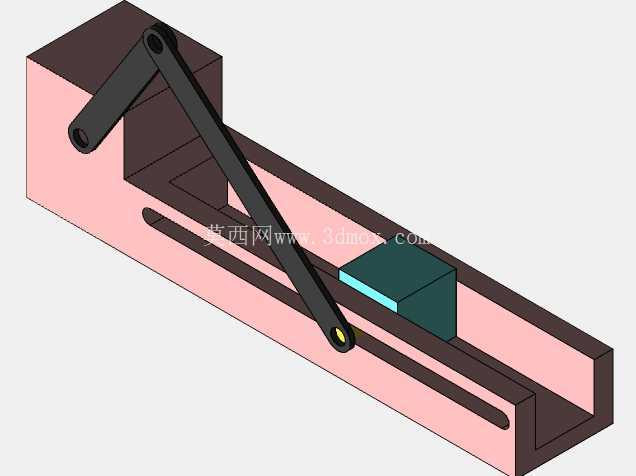

　　从结构组成来看，整套机构包含三大核心运动件：曲柄为主动旋转部件，一端绕机架固定铰点做整周回转，另一端与连杆大头铰接；连杆作为中间传力构件，两端分别通过转动副连接曲柄销与滑块铰点；滑块被约束在机架的直线导向槽内，仅能沿导向方向做平动。机架部分整合了曲柄支撑座与长条形直线导轨槽，导轨槽两侧设置限位挡边，避免滑块运动过程中出现侧向偏移、卡滞。

　　设计这套机构时，首先要确定曲柄回转半径r与连杆长度l的比值，这一参数直接决定滑块的运动特性。工程上通常取l/r=3~5，比值过小会导致连杆摆角过大，传动角偏小，机构传力效率下降，甚至在曲柄接近死点位置时出现自锁；比值过大则会让连杆整体长度冗余，机构占用空间大幅增加，刚性也会随之降低。滑块的行程恰好等于2倍曲柄半径，选型建模时可根据目标直线行程反推曲柄尺寸，再结合允许的安装空间匹配连杆长度。导向槽的长度需要覆盖滑块全行程并预留两端缓冲余量，槽宽与滑块两侧的配合间隙控制在H7/g6区间，既保证滑动顺畅，又能抑制运动过程中的横向窜动。

　　建模过程中需要重点校核运动干涉：曲柄整周回转时，其运动包络面不能与导轨槽侧壁、机架立板发生碰撞；连杆摆动至最大偏角位置时，杆身不能剐蹭导轨槽上沿；滑块运动到前后止点时，铰接销轴不能与槽端限位结构硬接触。转动副的铰接位置需预留轴承或衬套的安装空间，销轴直径要结合传递扭矩核算剪切与挤压强度，长期往复运行的工况下，铰接点应设计润滑注油通道，降低磨损速率。

　　安装边界方面，机架底部为平直安装面，可通过螺栓固定在设备工作台或主机架上，曲柄的输入轴端需预留联轴器或带轮的安装位，保证动力输入同轴度；滑块的输出端面可加装工装夹具、推头、冲头连接座，适配不同工艺执行件。直线导向方向需与主机的作业进给方向严格平行，安装时若出现导向偏角，会持续产生侧向分力，加剧导轨磨损并引发运动卡顿。机构的死点位置出现在曲柄与连杆共线的两个时刻，若以滑块为主动件（如内燃机工况），需依靠飞轮惯性越过死点；若以曲柄为主动件，则不存在死点问题，可顺畅驱动滑块全程往复。该构型结构简单、加工维护成本低、运动可靠，能在常规低速重载工况下长期稳定运行，是机械结构设计中入门且核心的典型传动机构。
