多关节工业焊接机械臂结构设计

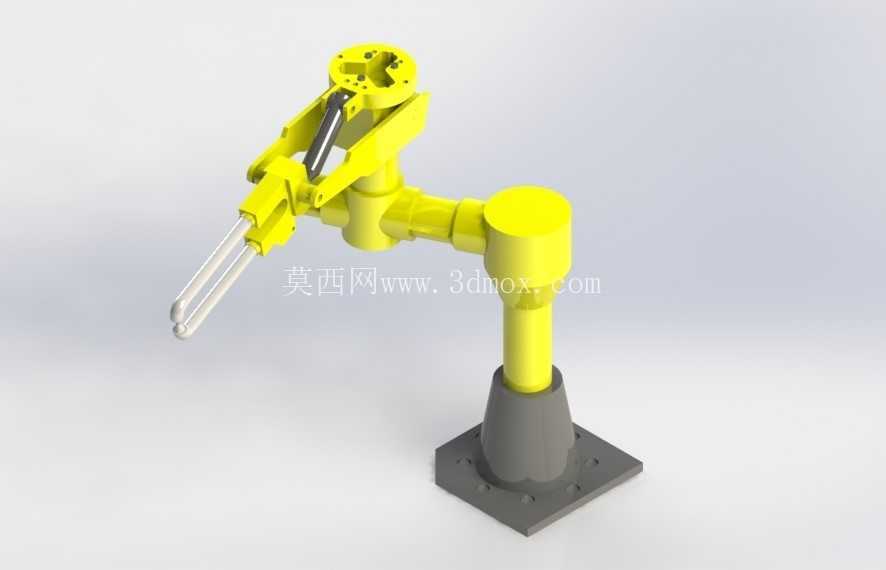

　　这套多关节焊接机械臂的三维结构，面向车间里重复性高、作业环境恶劣的弧焊与搬运工位而搭建。整机采用立式底座加多段串联臂杆的布局，底部是一块带安装孔的方形法兰底板，通过地脚螺栓或膨胀螺栓固定在工位地面或设备平台上，底板上方衔接灰色的回转基座，承担整机的支撑与第一轴旋转动作。基座往上是黄色的立柱段，内置驱动与传动空间，立柱顶端通过回转关节连接大臂，大臂再经肘关节衔接小臂，小臂末端延伸出焊枪夹持与焊枪本体，整条臂链形成四到五个可转动自由度，能够覆盖一个近似扇形的作业空间。

　　从实际用途看，这类机械臂主要替代人工完成焊接轨迹的连续走枪，也可在自动化产线末端承担工件抓取、码放、上下料等动作。焊接工位往往伴随弧光、烟尘、飞溅与高温，人工长时间作业容易疲劳且存在灼伤、吸入有害气体的风险，用机械臂把走枪速度、焊枪角度和停留时间固定下来，焊缝一致性和批次稳定性会明显提升。在码垛或搬运场景中，臂体按照示教或离线编程的路径，把产品从输送线末端抓取并放置到托盘指定格位，垛型规整、节拍可预测，也减少了重复弯腰搬抬带来的职业伤害。

　　结构设计上，臂杆采用近似箱型与圆柱结合的截面，在保证抗弯抗扭刚度的同时控制自重，避免末端负载能力被过大的臂体惯量吃掉。关节处预留了电机、减速器与走线空间，驱动线缆和焊枪送丝管、气管等沿臂体侧面或内部敷设，末端执行器通过法兰盘快换，方便在焊枪、夹爪之间切换。底座法兰的孔位按常见安装间距布置，安装时需要核对地面承载与螺栓规格，确保臂体全伸展开、高速启停时底座不出现倾覆或明显振动。

　　选型与建模时要重点关注几个边界：一是臂展半径，决定工件或托盘必须落在可达球面之内；二是末端负载，焊枪加送丝管的重量与夹爪抓取工件的重量差异较大，需按最重工况校核；三是各轴行程与干涉，小臂回摆时不能与立柱、底座或周边护栏碰撞；四是安装高度与维护空间，基座周围要留出检修门和线缆弯曲半径。三维模型把各关节的配合面、法兰孔、臂杆外形和末端焊枪姿态都表达清楚，结构工程师可据此检查运动包络、做干涉分析，并进一步细化电机选型、减速器配置与现场布局，设备人员也能直观判断它在焊接单元或码垛工位中的摆放位置与安全围栏范围。
