角式进料止回阀三维结构设计

　　这套角式进料止回阀结构主要面向工业管路中需要限制介质单向流动的工况，常见于泵出口、储罐进料支管、循环水系统以及工艺装置的低位回流防护段。阀门在管路中的作用并不复杂，但一旦失效，往往会造成介质倒灌、泵叶轮反转、上游容器液位波动甚至工艺联锁停车，因此在建模时不能只把外形搭出来，而要把启闭件、密封面、导向结构和连接边界一起表达清楚。

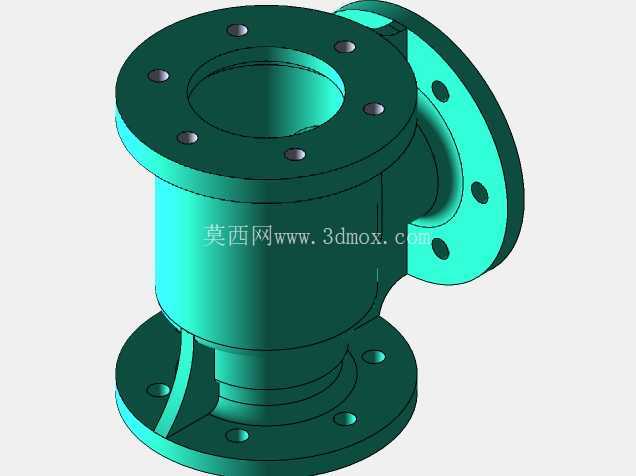

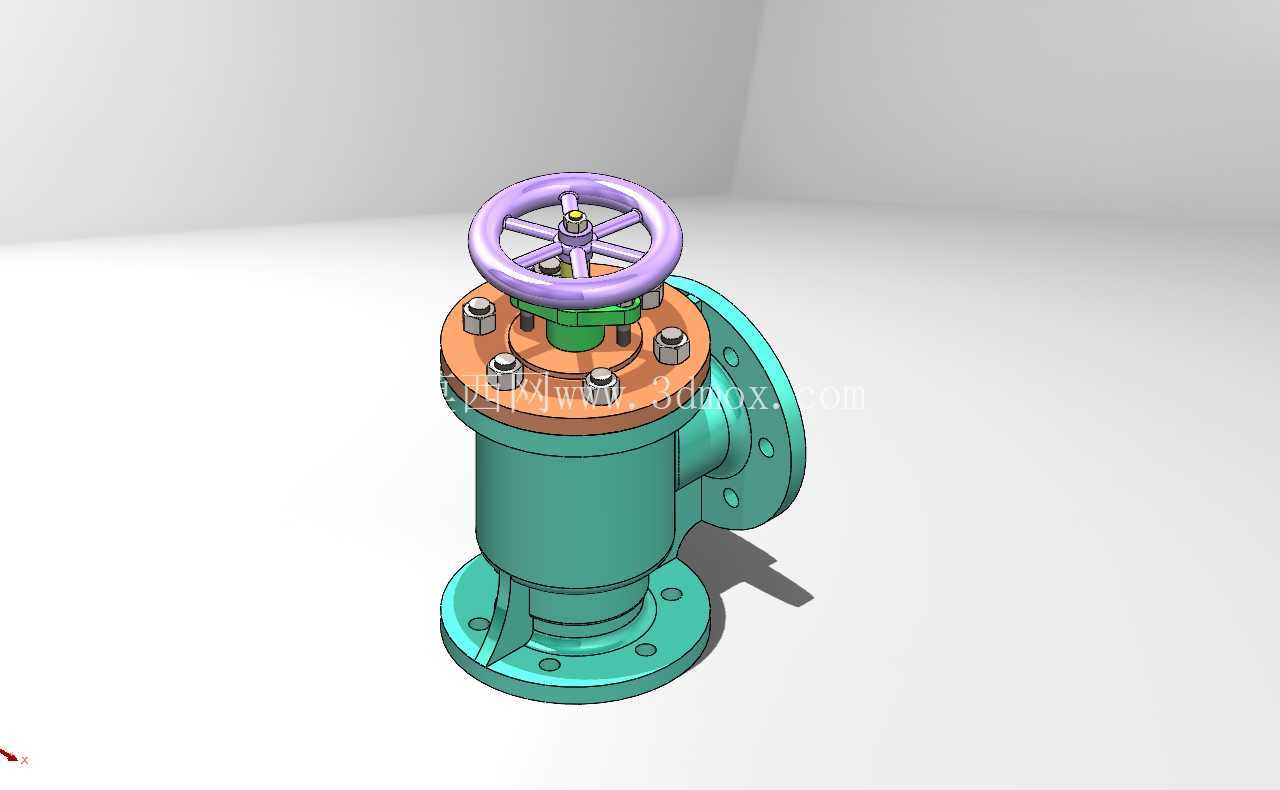

　　从结构形式看，该阀采用角式布置，进口与出口轴线呈约90度关系，底部为竖向法兰接口，侧部为横向法兰接口。这种布置在空间受限的管廊转角、设备旁通和立式泵出口位置比较实用，可以减少弯头数量，使管路走向更紧凑。阀体下部保留圆筒形过流腔，侧部出口带有法兰盘和加强过渡区，介质从下方进入后推动阀瓣离开密封座，再转向侧部流出；当上游压力下降或下游压力反冲时，阀瓣在重力和反向压差共同作用下回落，切断倒流通道。

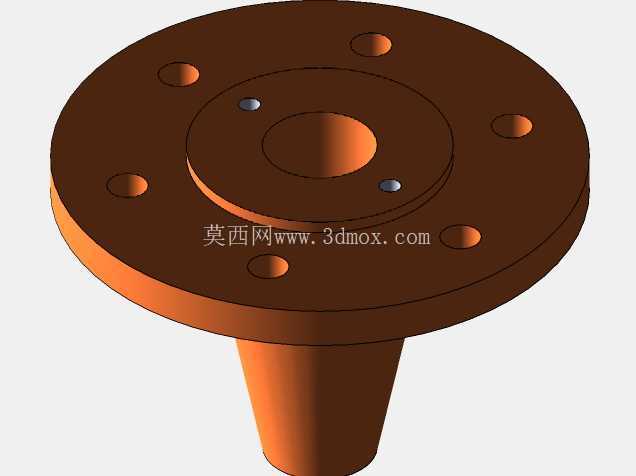

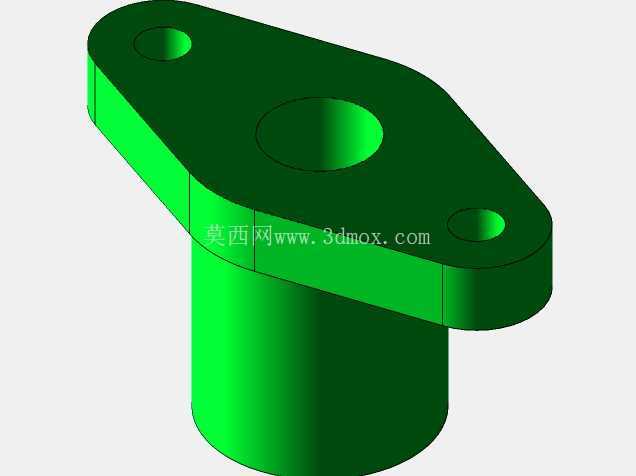

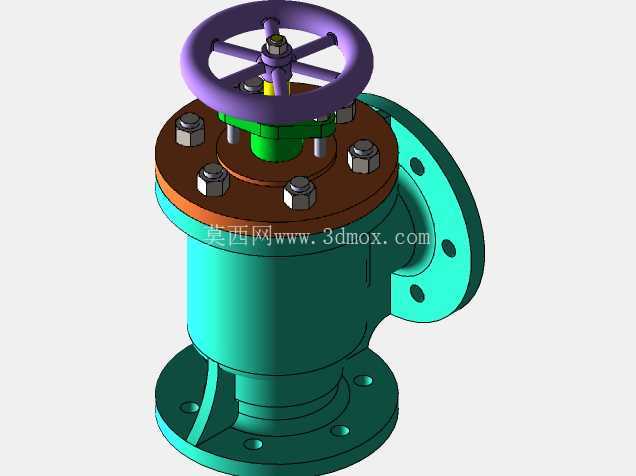

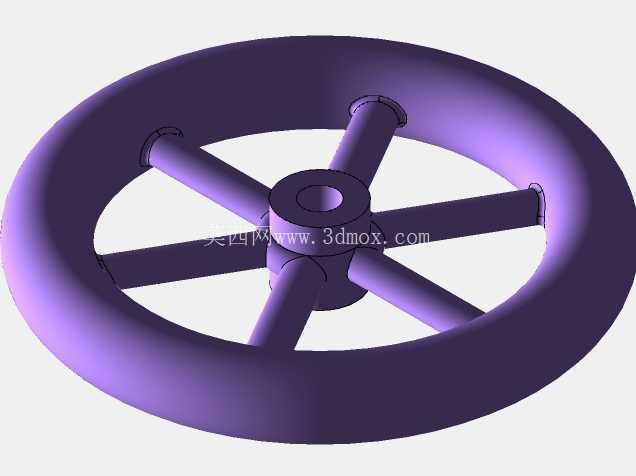

　　模型中最醒目的部分是顶部手轮操作组件。手轮为轮缘加辐条结构，中心通过阀杆螺母与阀杆连接，轮缘下方设置支架和压盖。需要注意的是，止回阀的核心动作是自动启闭，顶部手轮在这类结构中通常承担辅助调节、检修锁定或节流限位作用，而不是像闸阀、截止阀那样作为每次开关的主要执行方式。建模时应让手轮、阀杆、压盖、支架之间保留合理的装配关系，避免出现轮缘与支架干涉、阀杆行程与阀瓣升程不一致的问题。

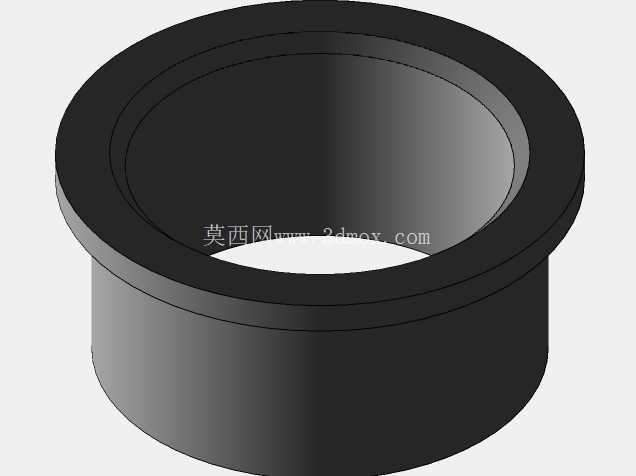

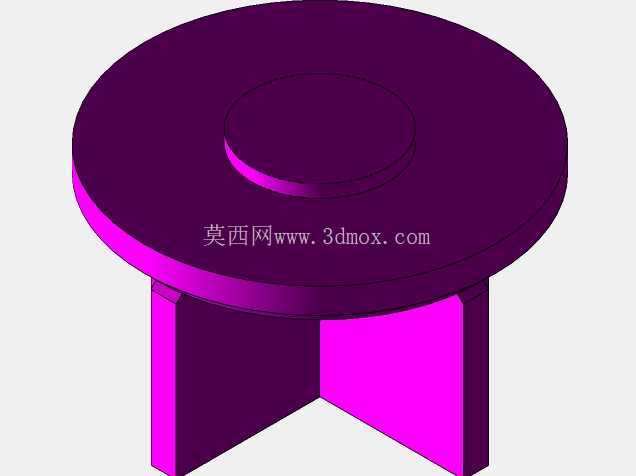

　　阀瓣和阀座是决定密封性能的关键。阀瓣位于阀体中腔，外形需要与导向区域配合，使其在升降过程中保持对中；密封面则应围绕阀座形成连续接触带。若密封面宽度过大，启闭阻力和磨损会增加；宽度过小，又容易因颗粒嵌入或加工偏差导致渗漏。对于含固体颗粒或杂质较多的进料工况，阀瓣回落路径上应尽量避免形成积料死角，阀体底部和侧壁过渡区宜采用圆滑曲面，以减少湍流和冲刷。

　　法兰连接边界在三维设计中必须认真处理。底部进口法兰和侧部出口法兰均布置了螺栓孔，孔位应按同一节圆均布，并与相邻管道、设备法兰的压力等级和公称通径相匹配。法兰背面与筒体交接处需要有足够的补强圆角，不能为了外观简洁而做成尖锐直角，否则在压力波动和螺栓预紧力作用下，焊缝或铸造圆角位置容易产生应力集中。侧出口法兰与阀体之间的斜向过渡段也应保持壁厚连续，避免局部薄厚突变。

　　外形尺寸方面，建模时需要同时控制阀门总高、手轮外径、侧出口中心高、法兰外径、螺栓孔数量及孔距、底部法兰到侧向法兰端面的水平距离。这些尺寸直接决定管路布置空间：手轮外径影响检修时的操作半径，阀顶最小净空要满足手轮旋转和人员装拆要求；侧出口中心高关系到管道支吊架标高；底部法兰下方则要预留螺栓穿装和对中空间。若把阀门放进设备总成，还应检查手轮是否与旁边梁柱、电缆桥架或保温层发生碰撞。

　　设计思路上，先确定流向和接口方位，再建立阀体主腔；随后按通径和预期升程布置阀瓣、阀座与导向件，最后补充阀盖、支架、填料或密封压盖、手轮及紧固件。阀体外观采用铸件风格时，壁厚应尽量均匀，凸台、法兰和筋板之间要考虑铸造工艺圆角；若采用焊接结构，则需区分筒体、法兰、补强板和支座的装配层次。紧固件不宜只做装饰，螺栓数量、规格和分布应反映真实装配逻辑，尤其是阀盖与阀体连接部位，要能够承受中腔压力和阀瓣冲击载荷。

　　从使用维护角度看，角式止回阀的拆装路径通常沿竖向展开，顶部支架和阀盖应能在不拆卸整体阀体的情况下留出检修空间。阀瓣作为易损件，其运动行程、导向间隙和密封面位置应便于检查。模型中将手轮、支架、阀盖、阀体、法兰、阀瓣和紧固件分层表达，有利于后续生成工程图、核对干涉、统计物料，也便于在选型阶段向管路设计人员说明安装方向和操作边界。整体结构不追求复杂外观，而强调流道连续、密封可靠、法兰边界清晰以及检修空间可实现，这也是工业阀门三维建模中比单纯渲染效果更重要的部分。
