三通法兰式金属管路截止阀结构设计

　　在化工流体输送、市政给排水、工业制程管路系统中，三通类阀门一直承担着介质分流、合流以及流向切换的核心作用，这款采用法兰连接结构的三通金属阀，在结构设计阶段就充分考虑了多场景安装的适配性，三个连接端均采用标准凸面法兰结构，法兰端面的螺栓孔采用圆周均布设计，安装时可直接与同压力等级的管路法兰配对，通过螺栓紧固配合密封垫片实现端面密封，无需额外加工焊接坡口，能大幅缩短现场施工的安装周期，也便于后期管路检修时的快速拆卸更换。

　　从实际功能特性来看，该阀体采用一体式铸造流道结构，三个连通口的流道内径保持一致，介质在阀腔内流动时的转向阻力更小，相较于焊接式三通阀，法兰连接的结构能适配多种材质的管路系统，不管是不锈钢工业管路、碳钢给排水管路还是衬塑防腐管路，只要匹配对应压力等级的法兰标准就能完成对接，适用的介质范围覆盖清水、低腐蚀性化工流体、润滑性油品等多种工业常见介质，常规工况下的公称压力适配1.6MPa等级的管路系统，能满足绝大多数中低压工业管路的使用需求。

　　设计过程中，首先确定的是阀腔的通径参数，三个接口的通径保持统一，避免变径带来的流道紊流问题，阀腔主体采用圆柱形腔体结构，介质从任意一端进入后都能顺畅流向另外两个端口，不会出现局部流道狭窄导致的介质淤积问题。法兰端的密封面采用凸面设计，相比平面密封面，凸面结构能让密封垫片的受压更集中，在同等螺栓预紧力下能获得更好的密封效果，有效降低管路运行过程中的介质泄漏风险。法兰上的螺栓孔数量根据通径大小匹配标准规范，每个螺栓孔的位置度公差控制在0.2mm以内，保证现场安装时螺栓能顺利穿入，不会出现孔位错位导致的强制装配问题。

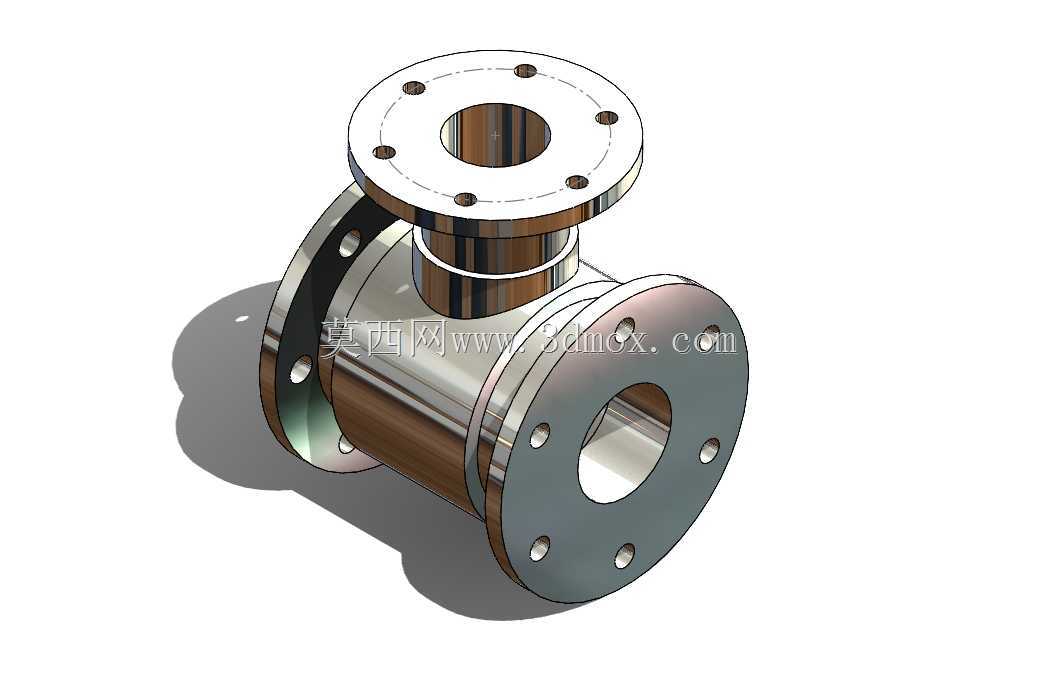

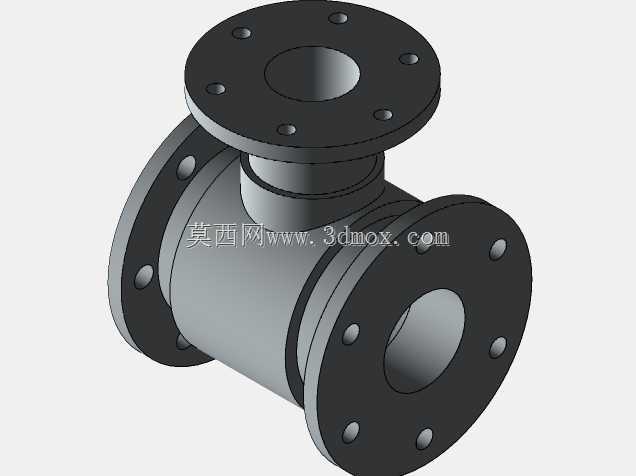

　　安装边界方面，该阀门的三个法兰端面分别朝向三个垂直方向，其中两个法兰处于同一水平轴线，第三个法兰垂直向上布置，安装时水平方向的两个接口可对接直通管路，垂直向上的接口可接支路管路或者排空、检测管路，整体安装占用的空间尺寸经过优化，阀体外壁到各法兰端面的距离控制在合理范围，不会因为结构冗余导致安装时与周边管路、支架产生干涉。阀体外部没有突出的尖锐结构，所有棱边都做了圆角过渡处理，既避免安装过程中划伤施工人员，也能减少阀体外部的应力集中点，提升长期承压运行的结构强度。

　　从结构细节来看，阀体的壁厚经过强度校核，在满足公称压力下的承压要求基础上，保留了足够的腐蚀裕量，适配工业场景中长期使用的磨损、腐蚀余量需求。法兰与阀体主体的连接位置采用圆弧过渡结构，避免直角连接处的应力集中，在管路出现压力波动、水锤冲击时，该过渡结构能有效分散应力，降低阀体开裂的风险。流道内壁做了平滑处理，没有明显的铸造凸起或者凹陷，减少介质流动时的阻力损失，也能避免介质中的固体杂质在阀腔内淤积，降低管路堵塞的概率。

　　在实际选型应用中，这款三通阀可直接替代同通径的传统三通加两个截止阀的组合结构，仅用一个阀门就能实现三个方向的介质通断控制，大幅减少管路系统的连接节点，也就减少了潜在的泄漏点，对于空间紧凑的工业设备内部管路布局来说，这种集成式的三通阀结构能节省至少三分之一的安装空间，同时减少管路配件的采购成本与安装工作量。日常维护时，只需将法兰连接的螺栓拆卸，就能将阀门从管路中拆下，清理阀腔内部的杂质或者更换密封件，维护操作十分便捷，不需要对整条管路进行切割或者焊接作业，能大幅缩短设备停机维护的时间。
