港口重型吊装用双滑轮起重机吊钩结构

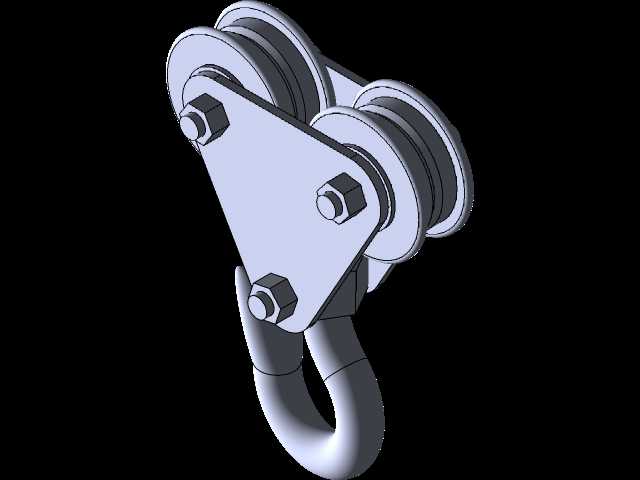

　　在港口散货与集装箱装卸、重型机械厂内工件转序、钢结构厂房构件吊装这类高频重载作业场景里，吊钩作为起重设备直接承接载荷的终端执行部件，其结构可靠性直接决定作业安全边界。这套双滑轮结构的吊钩组件，在设计阶段首先锚定的是中重型额定起重量的作业需求，区别于单滑轮小吨位吊钩的结构形式，采用双滑轮并列布置的方案，能够将钢丝绳的单绳拉力有效分流，降低单根钢丝绳的载荷占比，同时适配双分支钢丝绳的缠绕排布，避免钢丝绳在作业过程中出现过度偏磨、跳绳的问题。从结构组成来看，上部为两块平行设置的吊装夹板，夹板作为核心承载骨架，采用厚钢板切割成型后做倒角去应力处理，三个滑轮轴安装位分别通过六角头螺栓与防松螺母实现锁紧固定，轴与夹板的配合面设置定位台阶，

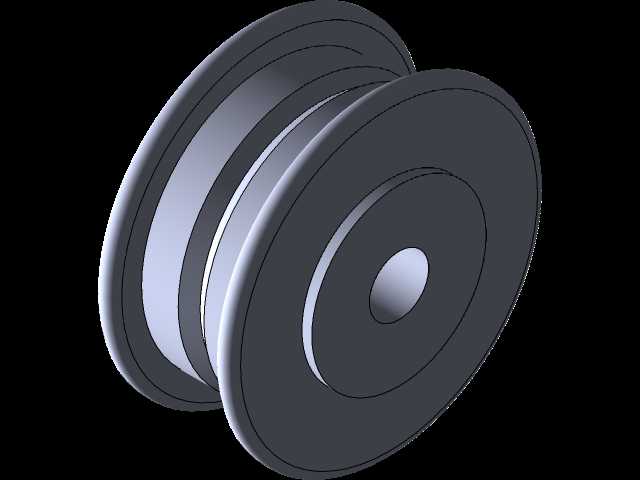

　　防止作业过程中轴出现轴向窜动，滑轮内嵌耐磨轴套，可在长期转动过程中减少轴体磨损，后期维护仅需更换轴套即可，无需整体更换滑轮组件。下部吊钩钩体采用锻造毛坯加工成型，钩颈位置与夹板下部的安装孔通过铰接结构连接，允许钩体在吊装过程中随载荷方向做小幅度摆动，抵消被吊物就位过程中的侧向力，避免硬连接带来的结构应力集中。在实际作业适配性上，这套吊钩的安装边界完全适配主流桥式起重机、门式起重机的动滑轮组安装接口，上部夹板的吊点间距、滑轮绳槽尺寸严格匹配对应直径的起重钢丝绳，绳槽的曲率半径经过校核，既保证钢丝绳能够顺畅嵌入槽内，又不会因为槽宽过大导致钢丝绳在槽内出现挤压错位，作业过程中滑轮随钢丝绳收放同步转动，不会出现卡滞、打滑的问题。

　　设计过程中针对强度校核环节，重点对夹板的螺栓孔周边、钩体的弯曲危险截面、滑轮轴的剪切应力做了有限元分析，在1.25倍额定载荷的静载工况下，各部件的最大应力均低于材料的屈服强度，同时预留足够的安全裕度，满足起重作业的安全规范要求。考虑到现场作业的复杂工况，钩体的开口尺寸经过优化，既能够方便挂入常规的吊装卸扣、钢丝绳吊索，又不会因为开口过大导致吊索在作业过程中意外脱钩，钩尖位置设置防脱卡板的安装位，可直接配套标准防脱装置，进一步降低作业过程中的脱钩风险。从安装维护的角度来看，整个组件采用模块化的装配思路，所有连接紧固件均采用标准件，现场如果出现滑轮磨损、钩体损伤的情况，不需要整体报废整个吊钩组，

　　仅需拆解对应位置的连接螺栓即可更换受损部件，能够有效降低设备运维的成本与停机时间。在尺寸设计上，双滑轮的中心距经过反复测算，保证两根钢丝绳在升降过程中不会出现相互摩擦的情况，夹板的外侧轮廓做了圆弧过渡处理，避免作业过程中尖锐棱角剐蹭钢丝绳或者现场作业人员，整体结构没有多余的冗余设计，在保证承载能力的前提下尽可能控制自重，减少起重设备的无效载荷占比，提升有效起重量的利用率。针对港口作业中可能遇到的盐雾腐蚀、厂房内的油污附着问题，结构上没有设计容易积灰积水的封闭空腔，所有部件的连接缝隙都预留了排水排屑的空间，日常清理维护时可以直接冲洗，不会出现积液锈蚀的问题。在实际选型匹配过程中，这套吊钩组件可以根据不同的额定起重量需求调整夹板厚度、滑轮直径与钩体规格，不需要大幅改动整体的结构形式，具备较强的系列化拓展潜力，能够覆盖从十吨级到数十吨级的不同吊装作业需求，适配不同场景下的起重作业要求。
