CA6140车床配套活塞结构设计方案

　　在普通卧式车床的液压辅助回路、润滑增压单元以及配套的小型气动夹紧机构中，活塞类零件是实现压力能向机械能转换的核心执行元件，本次针对CA6140车床适配场景设计的活塞结构，完全贴合机床日常加工工况下的往复运动需求，可直接替换同规格老旧设备的磨损活塞，也可作为机床改造时增压模块的配套零件使用。从实际应用场景来看，CA6140作为应用范围极广的普通卧式车床，其尾座套筒的液压顶紧回路、卡盘的气动夹紧单元、导轨润滑系统的增压输油模块中，都需要这类圆柱式活塞完成直线往复动作，工作时活塞在缸筒内做高频次的短行程往复，既要承受介质压力带来的轴向推力，还要保证和缸壁之间的密封性能，避免压力泄漏导致的顶紧力不足、夹紧失效等问题，直接影响车床加工时的装夹稳定性与润滑系统供油压力。

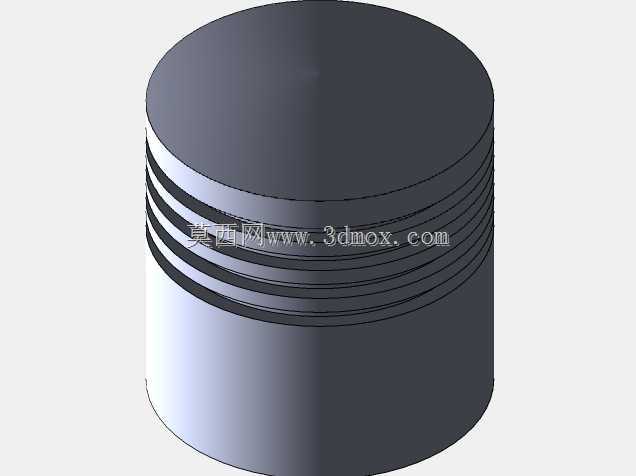

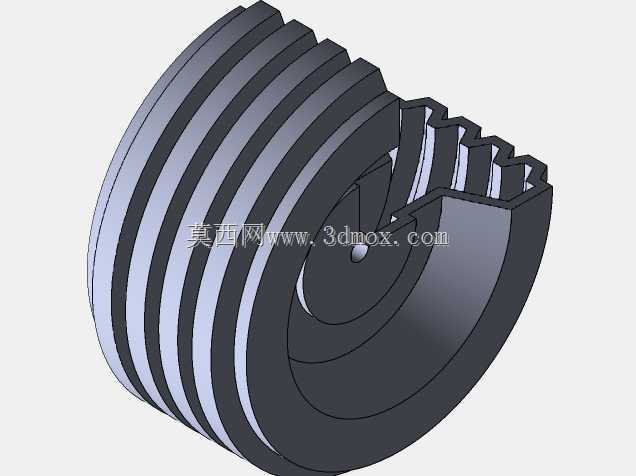

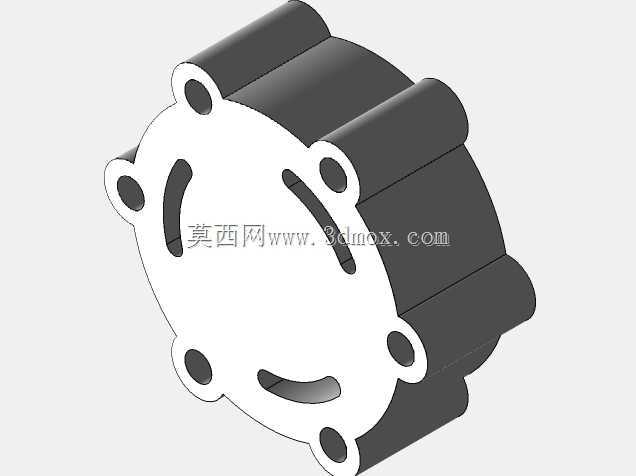

　　从功能特性上看，该活塞采用整体式圆柱结构设计，头部设置多道环形环槽，可根据实际使用介质的不同选配对应密封件：如果应用在液压回路中，环槽内可安装丁腈橡胶材质的孔用密封圈与导向环，承受最高16MPa的工作压力，往复运动速度控制在0.5m/s以内时，密封寿命可达到8000小时以上；如果应用在气动夹紧单元中，可更换为聚氨酯材质的防尘圈与Y型密封圈，适配0.4-0.8MPa的常规气动工作压力，同时环槽的加工精度严格控制在H7公差范围内，保证密封件安装后不会出现窜动、偏磨的问题。活塞的端面采用平面设计，可直接与推杆、压盘等执行部件接触，端面中心预留的工艺孔可用于安装连接螺栓，不需要额外加工连接结构，降低配套零件的加工难度。

　　设计思路上，完全围绕CA6140车床现有安装空间做适配优化，没有采用异形活塞的复杂结构，整体为等直径圆柱构型，最大程度降低加工难度，普通车床即可完成全部外圆与环槽的加工工序，不需要专用成型刀具。设计时优先考虑了零件的互换性，外圆直径公差按照f7级精度加工，和标准缸筒的H8级内孔形成间隙配合，配合间隙控制在0.02-0.04mm之间，既保证运动时不会出现卡滞，又能避免间隙过大导致的密封件挤伤问题。活塞的环槽间距、槽宽尺寸都参照通用密封件的标准规格设计，不需要定制非标密封件，设备维护时可直接采购市售标准密封件更换，降低后期运维成本。考虑到车床工作环境中存在大量金属切削粉尘与切削液飞溅，活塞最外侧的环槽专门设计为防尘圈安装位，可阻挡粉尘、切削液杂质进入缸筒内部，避免缸壁拉伤与密封件过早磨损。

　　外形尺寸与安装边界方面，该活塞的总长度与外圆直径严格匹配CA6140车床现有缸筒的安装尺寸，安装时不需要对原有缸体、端盖做任何改造，直接替换原有磨损活塞即可完成装配。活塞的轴向尺寸经过校核，往复运动到行程两端时，不会和缸盖、缸底发生碰撞，预留的安全间隙为2mm，避免工作时出现金属撞击异响。活塞的重量经过优化，在保证结构强度的前提下，尽可能减少实体材料的冗余，降低往复运动时的惯性力，减少换向时的冲击，对于车床这类需要频繁换向顶紧、夹紧的工况来说，更小的运动惯性可以提升动作响应速度，同时降低连接部件的冲击载荷。活塞的材质选用45号优质碳素结构钢，表面经过调质处理达到HB220-250的硬度，外圆表面做高频淬火处理，淬火层深度1.5-2mm，表面硬度达到HRC45-50，保证和缸壁长期摩擦后不会出现过早磨损，外圆表面粗糙度控制在Ra0.8以内，降低密封件的摩擦阻力，提升密封件使用寿命。

　　实际装配时需要注意，活塞装入缸筒前要去除所有锐边毛刺，环槽内的密封件要涂抹对应介质的润滑脂，避免安装时划伤密封件，连接端的螺栓要按照规定扭矩拧紧，并且加装防松垫圈，避免往复运动时螺栓松动导致活塞脱落。该活塞除了适配CA6140车床的配套回路外，也可通用于其他同缸径规格的通用液压、气动缸体，作为通用机械零部件使用，在小型压力装置、夹具驱动单元等场景下都能稳定工作。
