核电站一回路主工艺系统缩比仿真装置

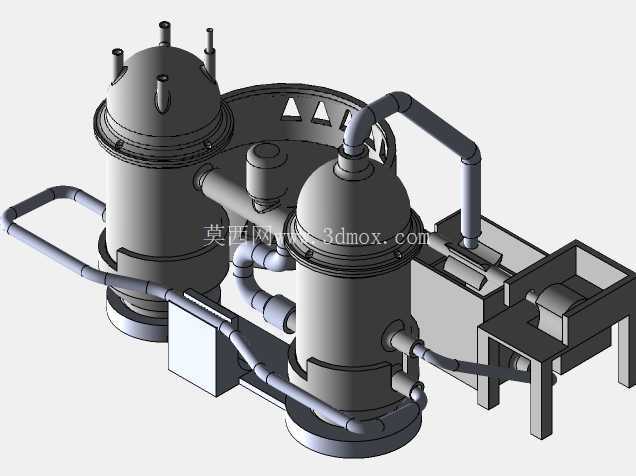

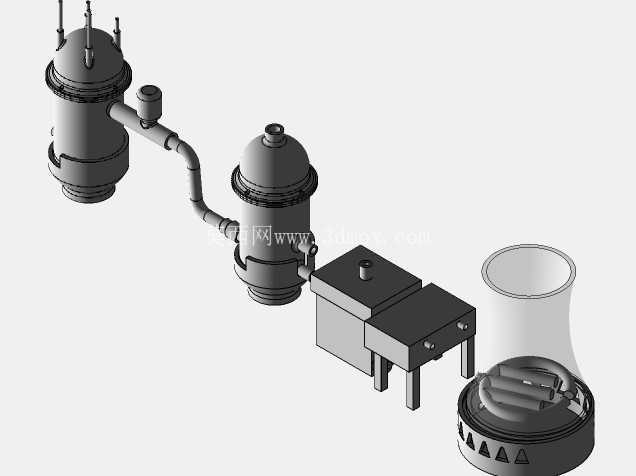

　　这套三维结构以压水堆核电站一回路主系统为原型进行缩比搭建，核心呈现两台承压主设备、连通管线、辅助机组与配套机架的空间布置关系，可用于核电原理教学展示、厂区布局推演、工艺系统认知实训等场景，帮助结构设计人员快速理清核岛主设备之间的管路走向、接口方位与安装预留空间。

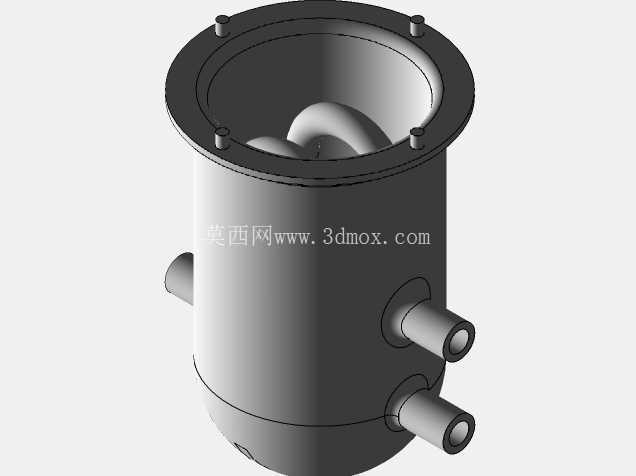

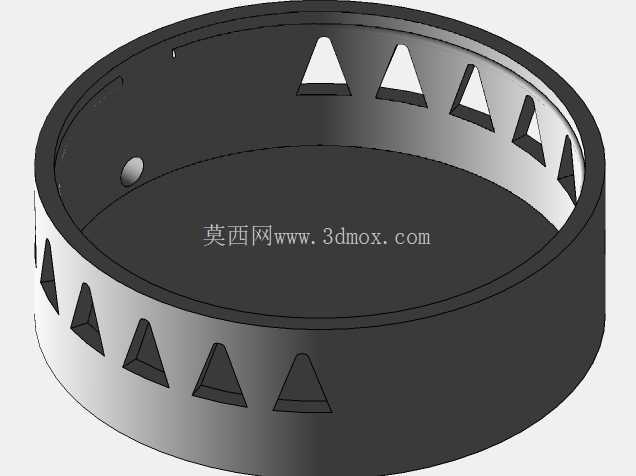

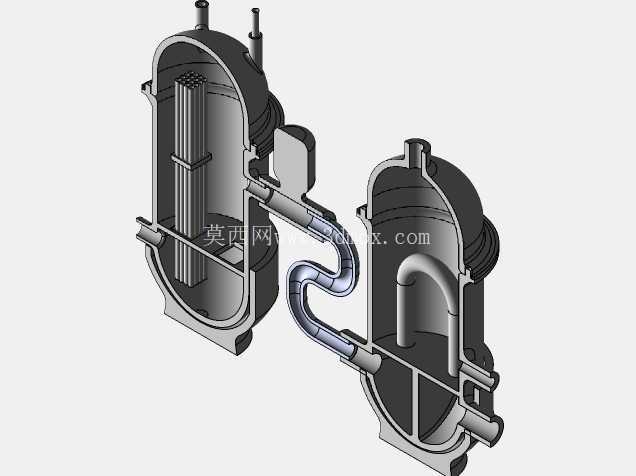

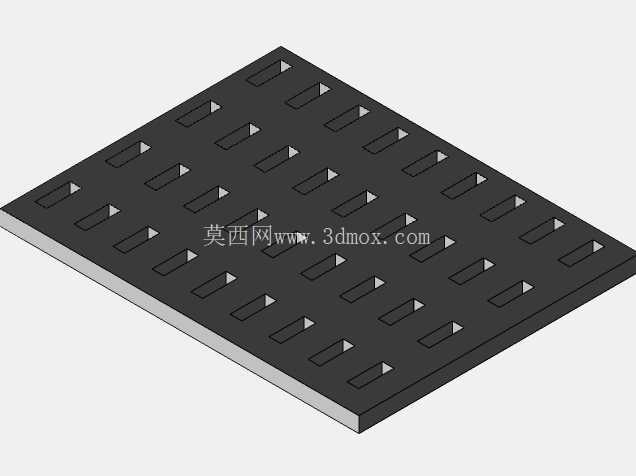

　　从设备实际用途来看，左侧立式承压罐体对应反应堆压力容器单元，顶部布置多根不同口径的接管与测量接口，用于模拟堆芯冷却剂流出、安注管线接入以及仪表探头安装的位置；右侧带穹顶的承压罐体对应蒸汽发生器单元，承担一回路带放射性冷却剂与二回路给水之间的热量传递功能，二者通过大口径主管道构成闭合循环回路。罐体之间的环形平台对应反应堆厂房内的操作检修平台，平台边缘开设三角形镂空减重孔，既满足人员巡检、阀门操作的踩踏承载需求，也能降低整体平台自重，避免过多遮挡下部管线。

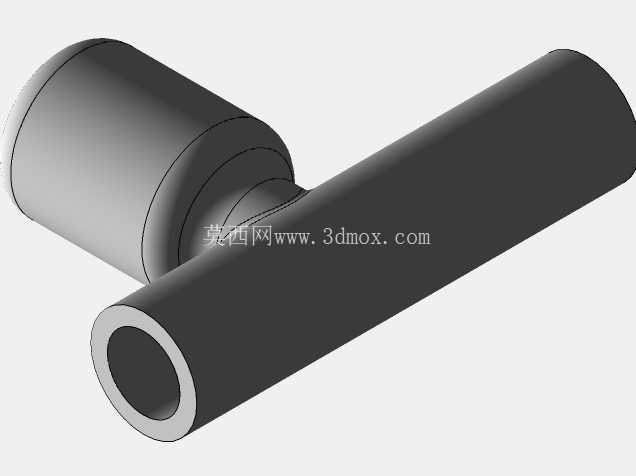

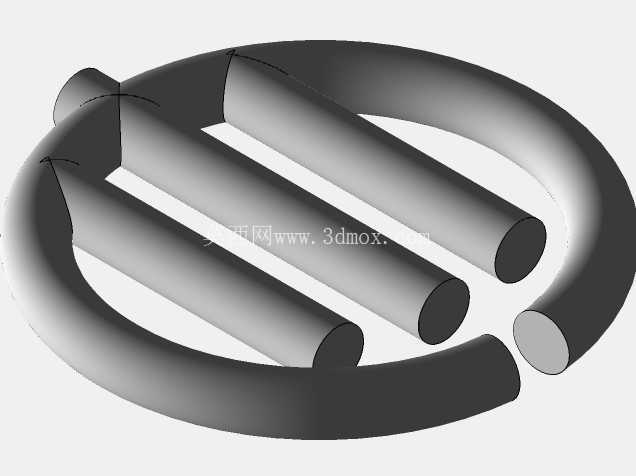

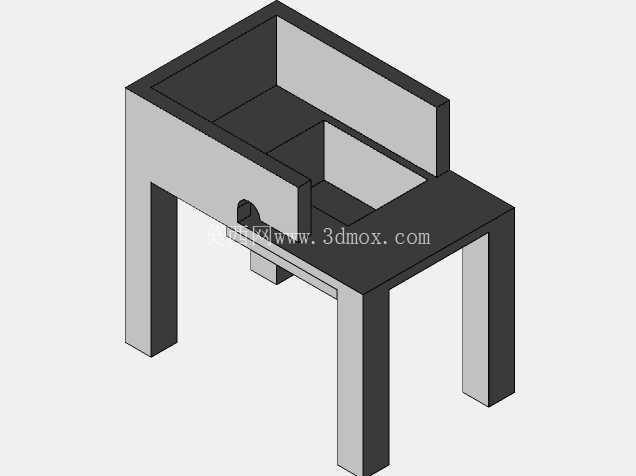

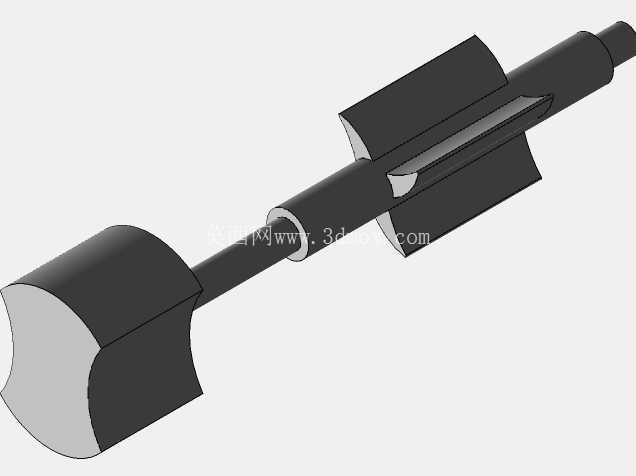

　　管路设计上，主回路采用大曲率弯管衔接两台主设备，弯头转弯半径匹配核电主管道的工艺要求，避免小半径弯头造成冷却剂流阻骤增、局部冲刷磨损加剧的问题；旁支管线分层布置，细口径管道对应取样、排水、仪表引压等辅助管路，所有管线端部均预留法兰对接接口，法兰盘厚度、螺栓孔分布按照承压等级做对应简化建模，安装时可通过法兰端面定位保证管线同轴度。右侧配套的卧式机组对应主冷却剂泵与相关辅助动力单元，泵体底部设置独立支撑钢架，钢架立柱与横撑采用型钢焊接结构，设备底座与钢架之间预留减震垫安装空间，抵消泵组长时间运行产生的振动向主管道传递。

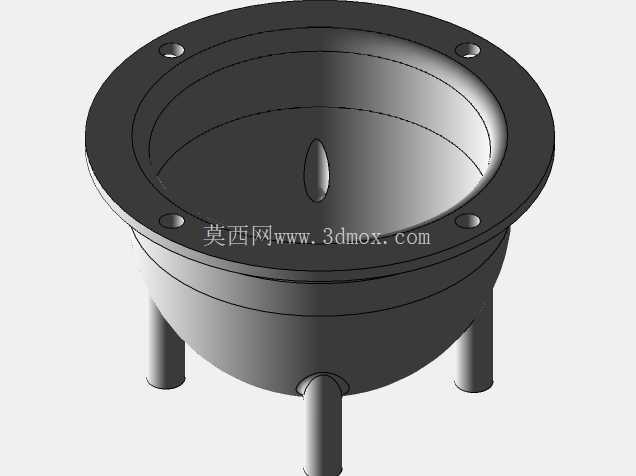

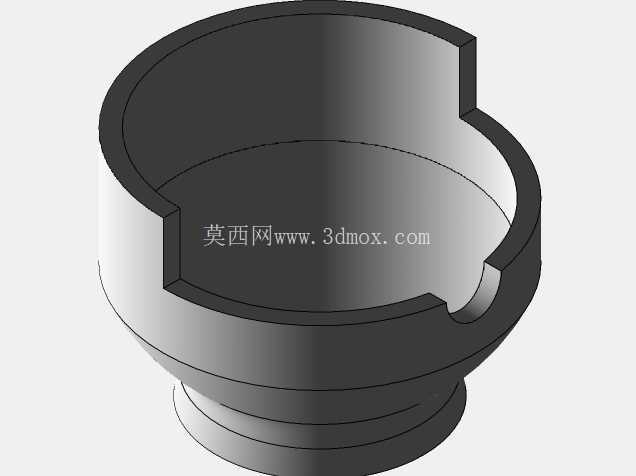

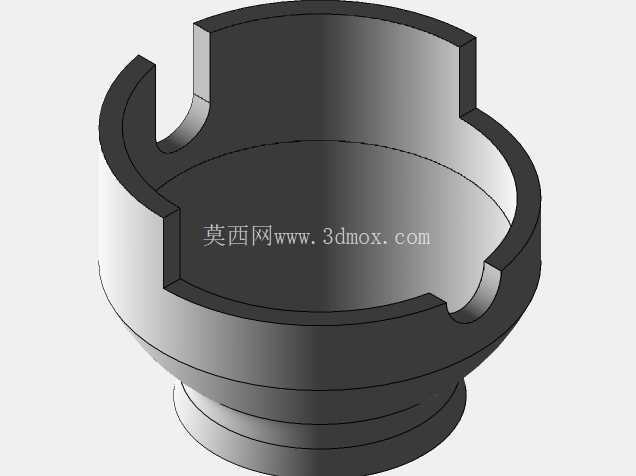

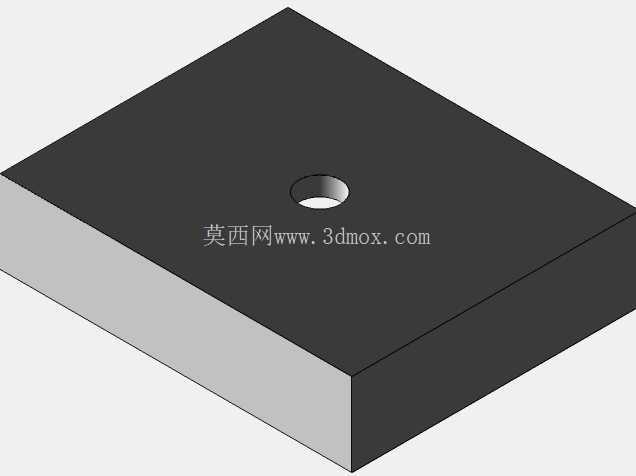

　　建模过程中优先锁定主设备的中心距作为整体布局基准，两台罐体的中心间距按照一回路主管道短而直的布置原则设定，减少不必要的管段长度；罐体底部设置圆形支撑裙座，裙座直径略大于罐体筒身，裙座底面与基础地面完全贴合，安装时需要在裙座下方预埋地脚螺栓，螺栓孔圆周分布位置与裙座法兰对应。穹顶顶部的接管按照功能区分高度，最高的管嘴对应排气接口，侧向斜向布置的管嘴对应安全注入接口，不同高度的接管错开安装空间，避免阀门、执行机构安装时出现干涉。

　　外形边界方面，整套装置横向延伸长度覆盖主泵机组最外端到左侧罐体边缘，纵向宽度以两台罐体的筒身外径加上两侧管线外伸量为限，高度方向从地面支撑面到最高管嘴顶端形成完整竖向边界。现场布置时，罐体周围需要预留不小于筒身半径的检修通道，主管道下方留出管线保温层安装与焊缝检测的操作空间，环形平台的支撑立柱避开下方管线的法兰拆卸位置，防止后期检修时无法拆除法兰螺栓。右侧泵组与罐体之间的管段设置自然热补偿弯段，利用管道自身的弯曲变形吸收设备启停过程中因温度变化产生的热位移，无需额外增设大型补偿器，简化管路结构的同时降低泄漏风险。

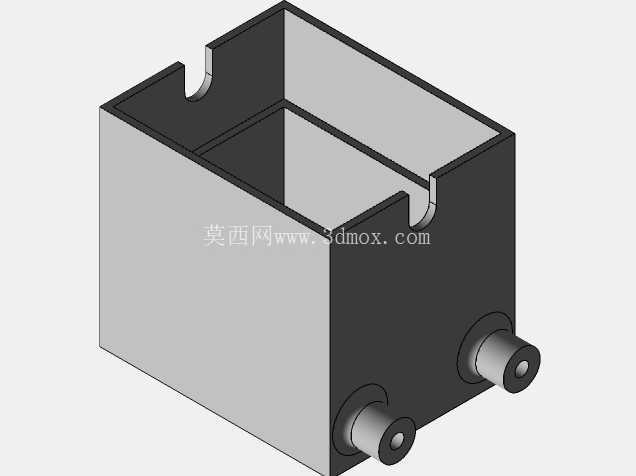

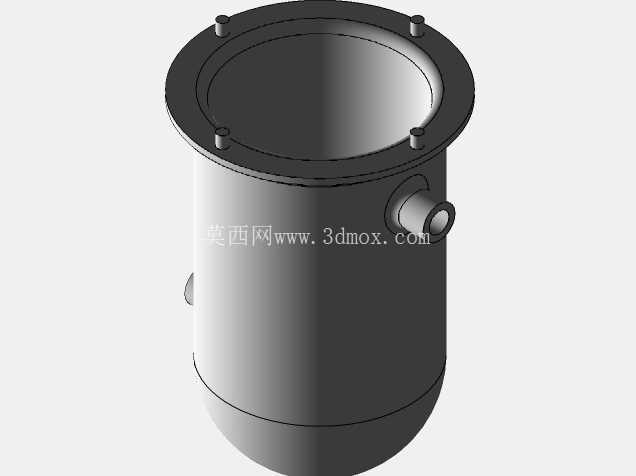

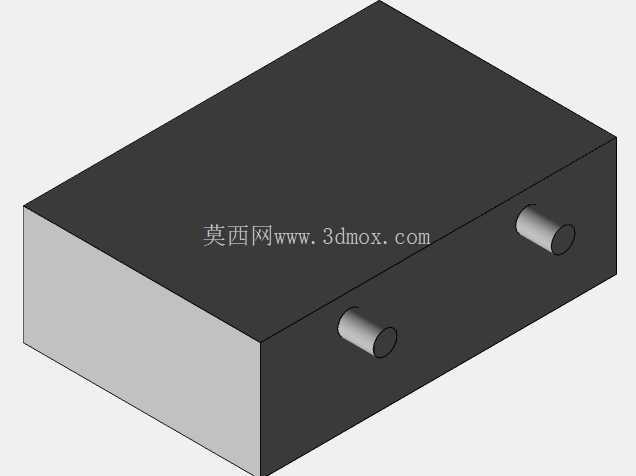

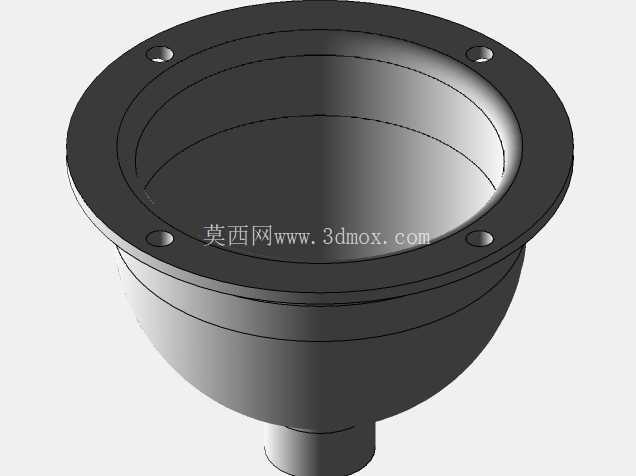

　　细节结构上，罐体筒身采用等壁厚圆柱加椭圆形封头的组合形式，封头与筒身的对接环缝位置做凸缘示意，对应实际设备中的焊接加强区；管线上的方形箱体对应控制仪表接线盒，盒体朝向巡检通道一侧，方便日常接线与维护；所有支撑构件的棱角处做小幅倒角处理，既符合实际钣金、型钢加工的工艺特征，也避免三维装配过程中出现尖锐棱边干涉。整套模型完整还原核电主工艺系统的设备层级与装配逻辑，可作为核电装备结构设计、管路布局优化、安装工序推演的直观参考载体。
