六轴多关节工业机械臂结构设计

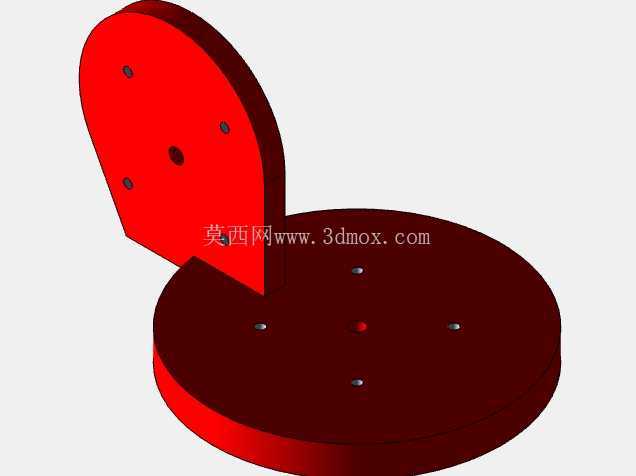

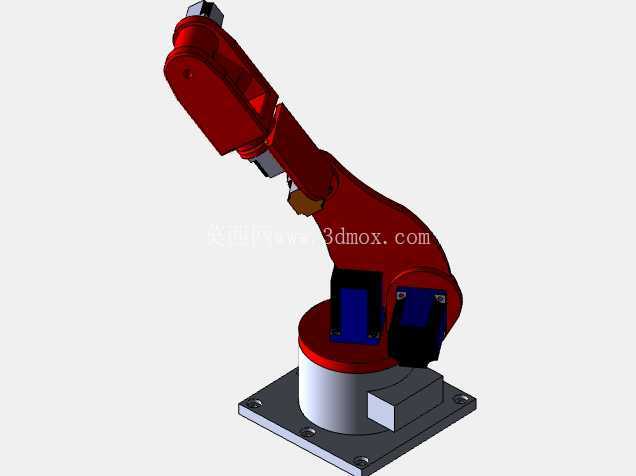

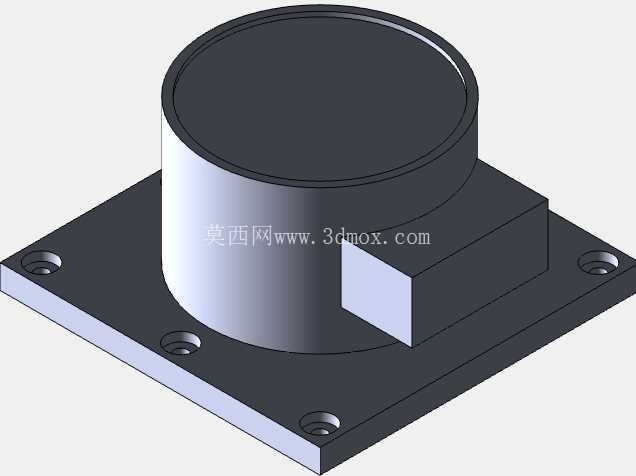

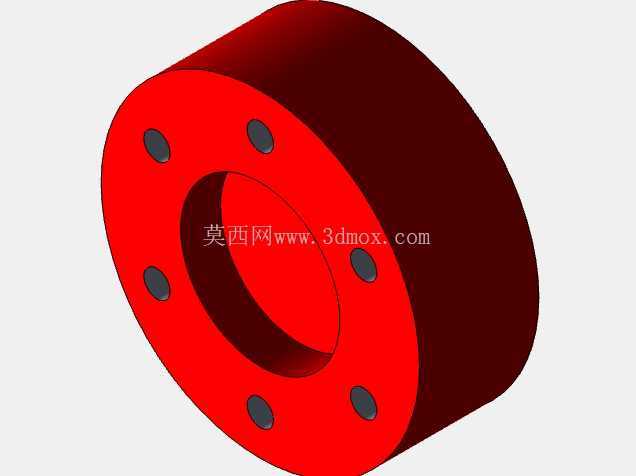

　　这套六自由度关节型机械臂的结构方案，面向中小负载工位的柔性自动化需求展开，整体构型采用串联多关节布局，从底部回转座到末端法兰依次布置腰转、肩摆、肘摆以及腕部三组回转轴线，六个旋转关节的轴线组合能够覆盖空间内任意位姿的可达要求，在工位布局受限、作业姿态多变的产线场景中具备较强的适应性。底座部分采用方形安装法兰板搭配柱状支撑座的结构，底板四周预留安装固定孔位，现场部署时可直接通过膨胀螺栓或过渡连接板固定在设备机架、地面预埋钢板或者工作站台面上，基座内部预留驱动元件、走线通道与限位组件的安装空间，腰部回转支承承担整机上部所有臂体的径向、轴向载荷与倾覆力矩，选型阶段需结合臂展全长与末端额定负载校核静动态承载余量，避免高速启停工况下基座出现晃动。

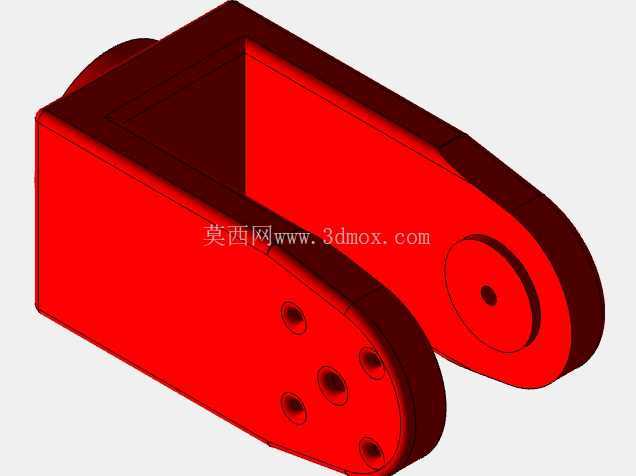

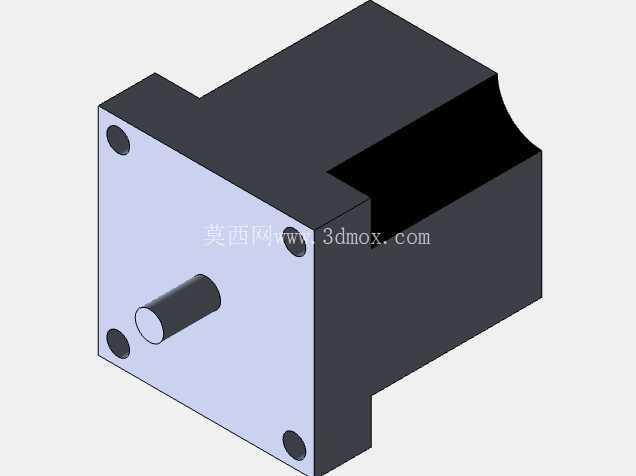

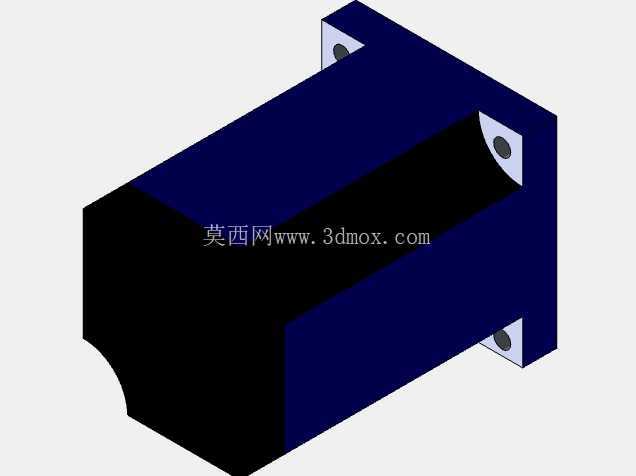

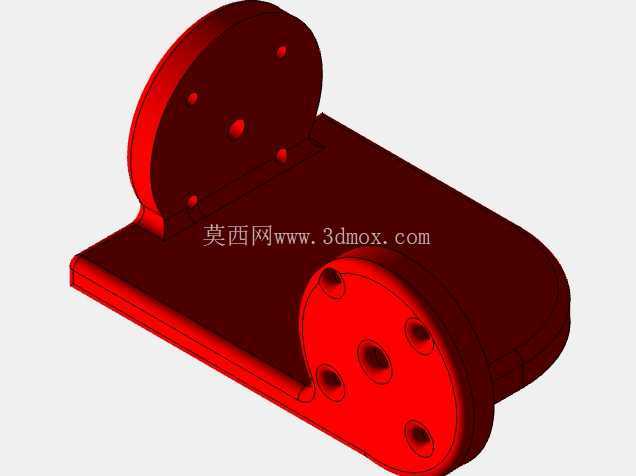

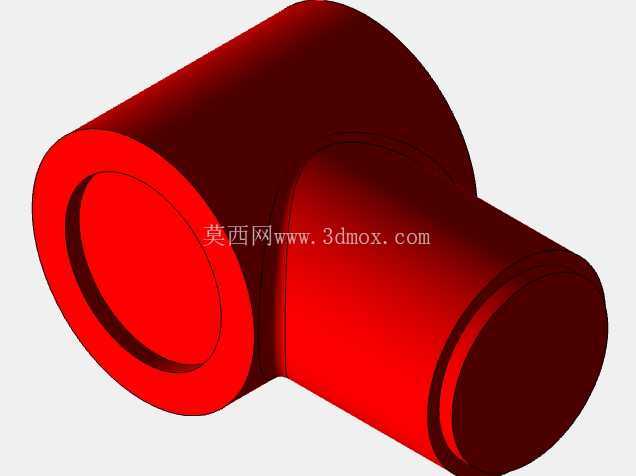

　　大臂与小臂均采用箱型轻量化壳体结构，外观做流线包覆处理，内部空腔用于容纳关节驱动单元、传动件与管线，臂体截面在保证扭转、弯曲刚度的前提下去除非承载区域余量，既降低运动部件自身惯量，又能提升关节响应速度，肩、肘关节处的铰接位置配置加强筋与轴承安装座，传动路径可根据布局选用伺服电机搭配谐波减速器或者RV减速器的组合，大臂根部关节承载扭矩较大，优先选用刚性更高的减速元件，小臂与腕部关节侧重运动灵活性，可选用体积紧凑的传动方案。腕部三个关节轴线交汇于一点，形成典型的球形腕结构，末端预留标准法兰接口，可快速适配夹爪、真空吸盘、焊枪、打磨头等不同执行器，切换工位时仅需更换末端工具并调整运动路径，无需改动机械臂主体结构。

　　实际产线应用中，这类机械臂可承担机床上下料任务，布置在数控车床、加工中心旁完成工件取放、翻转与工位转运，替代人工完成重复性高频取放作业；也可用于装配产线执行零部件拾取、对位与压装辅助，配合视觉系统实现散乱工件的抓取定位；在搬运码垛场景下，可按照预设轨迹将工件从输送线转移至料箱或托盘，针对小重量多批次的分拣作业灵活性远高于专用专机；此外还能搭载打磨头完成铸件飞边清理、搭载焊具完成小型构件焊接作业，多关节的姿态调整能力可以绕过工装夹具的遮挡，抵达工件侧面、底面等特殊作业位置。

　　设计过程中运动校核是核心环节，需在三维环境中验证全行程范围内各臂段之间、臂体与周边工装之间不存在干涉，同时确认每个关节的旋转角度限位匹配实际作业范围，避免软件设置行程超出机械硬限位造成碰撞。走线布局采用内部中空通道布置动力线缆与信号线缆，关节铰接处预留弯折余量并配置导向防护结构，防止臂体反复回转过程中线缆出现拉扯、磨损。整机安装边界需结合臂展参数预留安全作业半径，底座固定面的平面度需满足装配要求，周边设置安全防护围栏或者光栅防护区域，人机协同工位还需配置力控检测模块。整套结构把承载能力、运动灵活性与部署便利性结合在一起，各零部件的装配关系清晰，关节模块拆分合理，既可以作为自动化工作站的核心执行机构参考，也能为同类多关节机械手的结构设计、传动选型与工位布局提供直接的三维参照。
