贴片钽电容TAJ系列封装结构

　　在消费电子、工业控制板卡以及电源模块的PCB布局阶段，无源器件的三维占位往往决定了整板的可制造性。钽电解电容器凭借单位体积容量大、漏电流小、频率特性稳定的特点，长期占据电源滤波、储能退耦、信号耦合等关键回路位置，而表面贴装版本的钽电容更是高密度组装产线中最常见的极性元件之一。本次梳理的TAJ系列SMD钽电容覆盖了3216/1206毫米封装对应的TAJ-A规格，以及3528/1210毫米封装对应的TAJ-B规格，两款外形在建模时按照真实料盘器件的轮廓进行还原，能够直接嵌入整机结构的干涉检查流程。

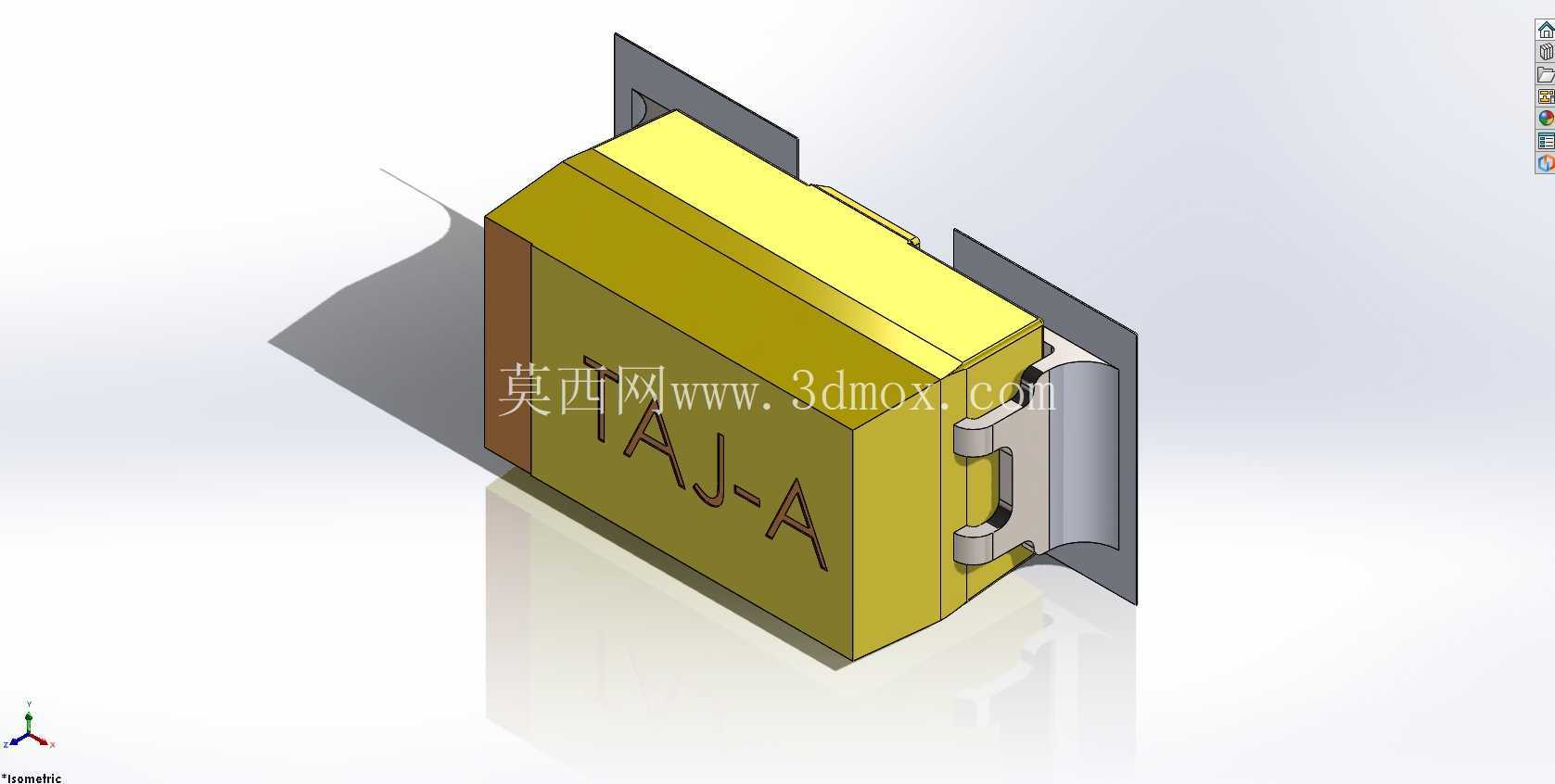

　　从器件本体来看，钽电容采用矩形模塑封装，黄色环氧树脂外壳是该系列最直观的识别特征，壳体正面丝印TAJ-A字样用于标识封装代号，端部一侧预留极性标记区，对应阳极引出端。建模过程中对本体的倒角、顶面微弧以及塑封料的分模线都做了适度还原，避免在渲染图中出现过于生硬的直角块体。两端电极采用弯折的金属 lead frame 结构，从本体底部伸出后向外延展成鸥翼状贴装焊端，焊端底面与PCB焊盘接触的平面被单独约束在同一基准面上，这一细节在做SMT钢网开口校核和焊盘图形匹配时尤为关键。

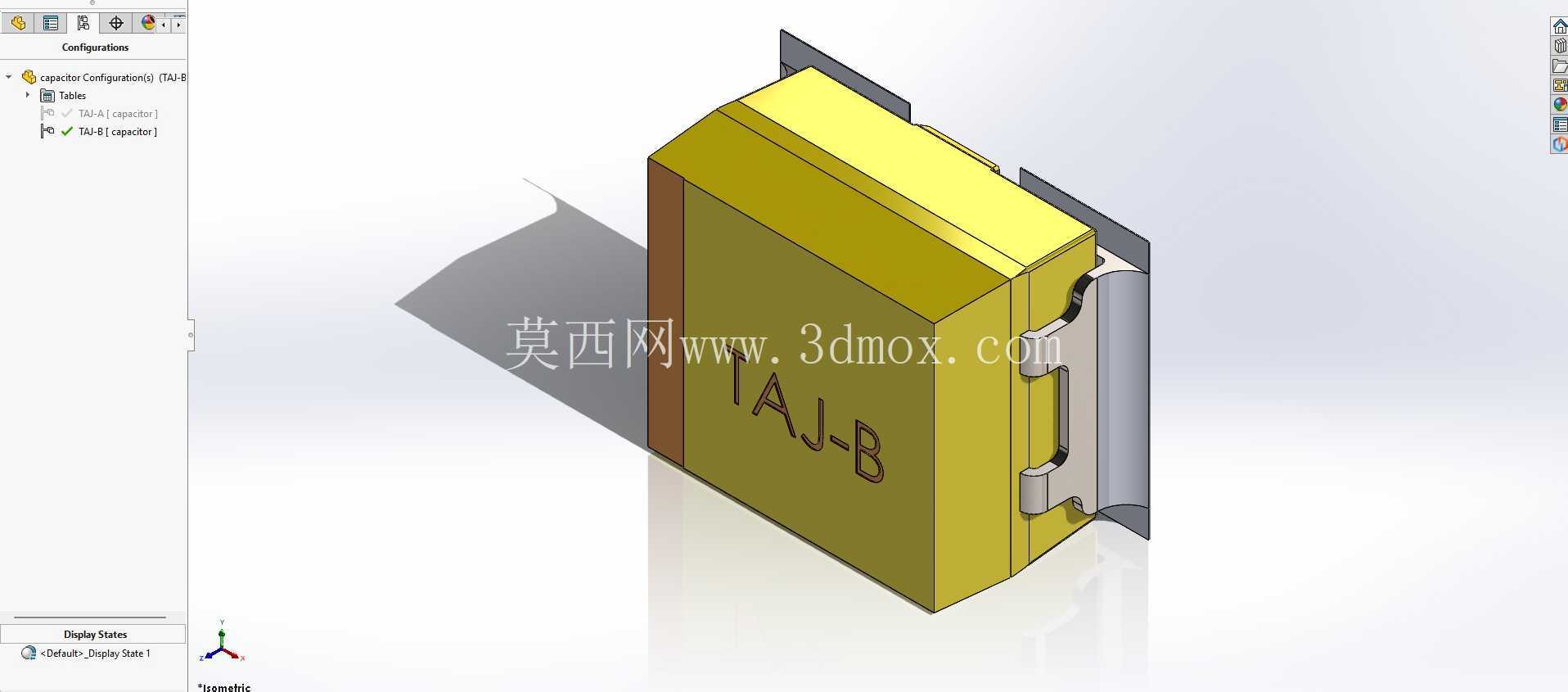

　　尺寸边界方面，TAJ-A对应公制3216、英制1206，本体长度约3.2mm、宽度约1.6mm，高度随耐压与容量档位在1.6mm附近浮动；TAJ-B对应公制3528、英制1210，本体长度约3.5mm、宽度约2.8mm，高度通常在1.9mm至2.1mm区间。两款器件的电极外伸宽度、端电极间距以及本体离板间隙都按照 datasheet 推荐的焊装姿态建模，结构工程师在堆叠主板时，可以直接以模型外轮廓作为元件禁布区参考，判断其与周边电感、屏蔽罩、连接器外壳之间的安全距离，尤其是在便携设备内部，钽电容顶部到金属屏蔽罩内壁通常需要预留0.3mm以上的绝缘间隙，模型给出的真实高度能够帮助提前规避顶壳风险。

　　功能特性层面，贴片钽电容属于有极性电解电容，阳极采用烧结钽粉并通过氧化膜介质形成容值结构，阴极侧通过导电银浆与石墨层过渡到引线框架，整体被环氧树脂全包封，具备较好的抗振动和耐湿热性能。在DC-DC输出端，它常与多层陶瓷电容搭配使用，陶瓷电容负责高频纹波的低阻抗通路，钽电容则承担中低频段的大容量储能，抑制负载瞬态跳变时的电压跌落；在模拟信号链路中，钽电容也用于耦合与旁路，依靠较小的漏电流保证偏置点稳定。建模时保留极性标识，能够提醒PCB设计者在丝印层正确放置正极标记，防止回流焊后反接失效。

　　设计思路上，这套模型没有把器件简化成单一长方体，而是将塑封本体、阳极引线、阴极引线、端部焊点接触面拆分为独立特征，便于在SolidWorks装配环境中按材料赋予外观：本体赋予哑光黄色塑封材质，引线框架赋予镀锡金属质感，焊盘接触区可根据工艺需要切换为无铅焊料外观。对于需要做整机热仿真或跌落仿真的团队，这种分件结构也方便后续赋予不同材料属性，例如本体按环氧树脂密度与弹性模量设置，引线按铜合金参数设置，从而更真实地模拟板级弯曲时焊点的应力分布。

　　在实际贴装场景中，TAJ-A与TAJ-B两款器件常出现在同一块电源板上，小封装用于辅助电源轨的小容量退耦，大封装用于主功率轨的大容量滤波。三维模型同时给出两种封装，能够在元件库建立时形成系列化对照，布局工程师调用同一套库文件即可完成不同容值档位的占位，避免因封装混用导致的焊盘不匹配。模型底部基准面与器件中心坐标系按照EDA库常用原点对齐，原点取在本体底面几何中心，Z轴向上，X轴沿器件长度方向，极性端正方向与丝印标记一致，这种坐标约定可以减少结构与电子工程师之间的沟通成本。

　　此外，钽电容在板卡上属于高度相对较高的SMD元件，靠近PCB边缘布置时需要考虑分板应力，模型中还原的鸥翼引线长度可以帮助工艺人员评估元件距V-CUT或邮票孔的最小距离；在做波峰焊或选择焊夹具设计时，器件本体高度也会影响夹具压块的避让槽深度。整体而言，这套TAJ系列贴片钽电容三维结构兼顾了外形还原度与工程可用性，既可以作为元件库中的标准占位模型，也能够在渲染样机、装配指导书、维修培训素材中直接使用，帮助设计团队在样机投产前把器件级的空间干涉、极性方向、焊装工艺等问题前置解决。
