0603封装贴片电阻带PCB焊盘结构

　　在消费电子、工业控制板卡、通讯设备的PCB设计环节，0603封装的贴片电阻是应用占比极高的被动元件，这类元件的三维建模精度，直接影响SMT产线的钢网开孔设计、贴片机吸嘴选型、以及后期装配干涉校验的准确性。很多初入结构设计领域的工程师在做PCB布局仿真时，往往只调用元件的简化占位模型，忽略了电阻本体、端电极、焊盘与锡膏层的实际尺寸公差，等到试产阶段才发现元件与周边屏蔽罩、接插件存在装配间隙不足的问题，或是焊盘设计不合理导致回流焊后出现立碑、虚焊的工艺缺陷。

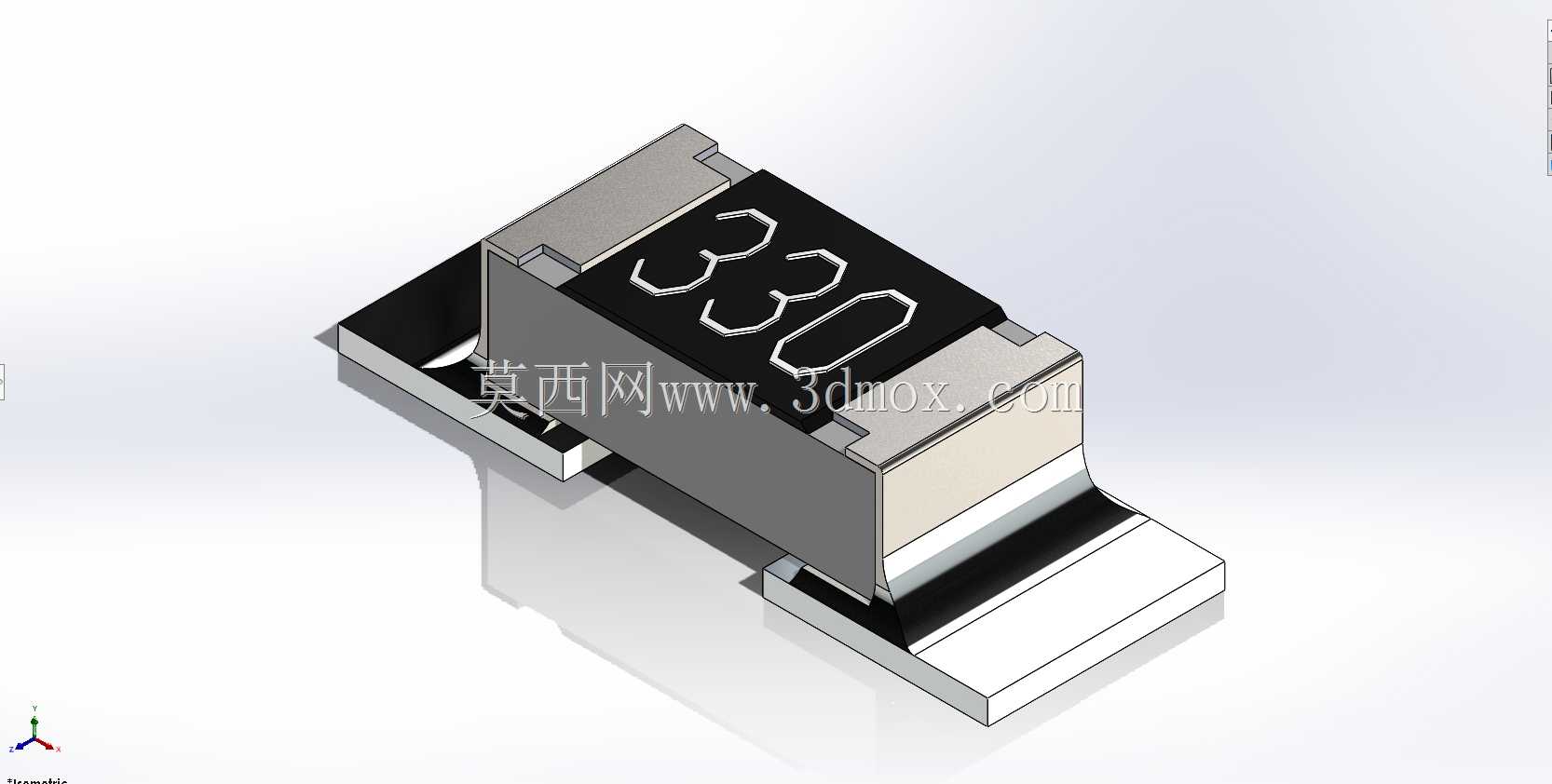

　　这个0603贴片电阻的三维结构，完全还原了量产元件的真实形态：黑色阻焊本体表面印有阻值标识，两端的金属端电极做了倒角处理，避免贴装过程中刮蹭钢网或损伤PCB阻焊层，配套的PCB接头与焊盘结构，严格遵循IPC-SM-782表面贴装设计标准，焊盘的长度、宽度、两焊盘间距都匹配0603元件的焊接工艺要求，焊盘边缘预留了合适的阻焊隔离带，防止焊接时出现锡珠连锡的问题。

　　从设计思路上看，建模过程没有做过度的几何简化，本体部分的尺寸严格参照主流厂商的0603电阻规格书，长度控制在1.6mm±0.1mm，宽度0.8mm±0.1mm，本体厚度0.45mm±0.1mm，端电极的金属镀层厚度、电极与本体的衔接台阶都做了写实还原，配套的焊盘模型不仅包含PCB表层的铜箔区域，还模拟了阻焊层开窗、锡膏印刷区域的分层结构，能直接用于SMT产线的装配仿真，校验吸嘴取料时的吸附面平整度，以及回流焊过程中元件的熔融锡液浸润受力情况。

　　实际应用场景中，这类精细模型的价值远不止于PCB布局的视觉展示：在做高密度板卡的堆叠设计时，可以通过模型校验电阻与顶层走线、过孔、相邻元件的安全间距，尤其是在板卡空间受限的便携设备设计中，0603电阻的周边往往要布置0402电容、屏蔽罩支架、FPC连接器，精确的三维模型能帮助工程师在设计阶段就规避掉元件高度冲突、焊盘重叠的问题；在做SMT工艺仿真时，带焊盘的完整模型可以模拟不同钢网厚度下的锡膏印刷量，评估不同回流焊温度曲线下的焊点成型质量，减少试产阶段的工艺调试次数。

　　很多工程师在建模时容易忽略端电极的倒角细节，实际上量产的贴片电阻端电极都会做0.1mm左右的C角处理，这个细节不仅影响贴装时的元件识别定位，还会影响回流焊时锡液的爬升高度，模型里还原这个细节，能让工艺仿真的结果更贴近实际生产状态。配套的PCB焊盘设计没有采用非标的自定义尺寸，而是选用了行业通用的标准焊盘规格，焊盘宽度1.0mm，长度0.9mm，两焊盘内间距0.7mm，这个尺寸既可以保证焊接时的元件定位精度，又能避免焊盘过大导致的元件移位、焊盘过小导致的焊点强度不足问题。

　　在做整机产品的结构可靠性仿真时，这个模型还可以用于评估板卡受振动、冲击时的焊点应力情况，精确的元件本体质量分布、焊盘连接刚度参数，能让应力仿真的结果更准确，帮助工程师提前识别出振动环境下容易出现焊点开裂的风险位置，优化元件布局或增加点胶固定的工艺方案。不同于很多简化的元件库模型，这个结构完整呈现了贴片电阻从本体、端电极到PCB焊盘的全装配状态，不管是用于PCB设计阶段的干涉校验，还是SMT产线的工艺调试，或是产品可靠性仿真分析，都能提供足够的精度支撑，减少设计到生产环节的反复修改，缩短产品的研发迭代周期。
