6x6规格贴片式轻触按键结构设计

　　在消费电子、工业控制板卡的SMT量产流程里，这类6x6规格的贴片轻触按键是板级交互最常用的输入元件之一，从手持测温仪的功能触发键、工控模块的参数设置键，到小家电面板的操作按键，几乎所有需要人工触发瞬时通断信号的PCB板卡上，都能见到这类元件的身影。不同于插脚式轻触开关需要波峰焊或手工补焊，SMD封装的按键可以直接跟随整板走回流焊工艺，能大幅提升产线的装配效率，减少人工插装的工序成本，也更适配当前高密度板卡的布局需求。

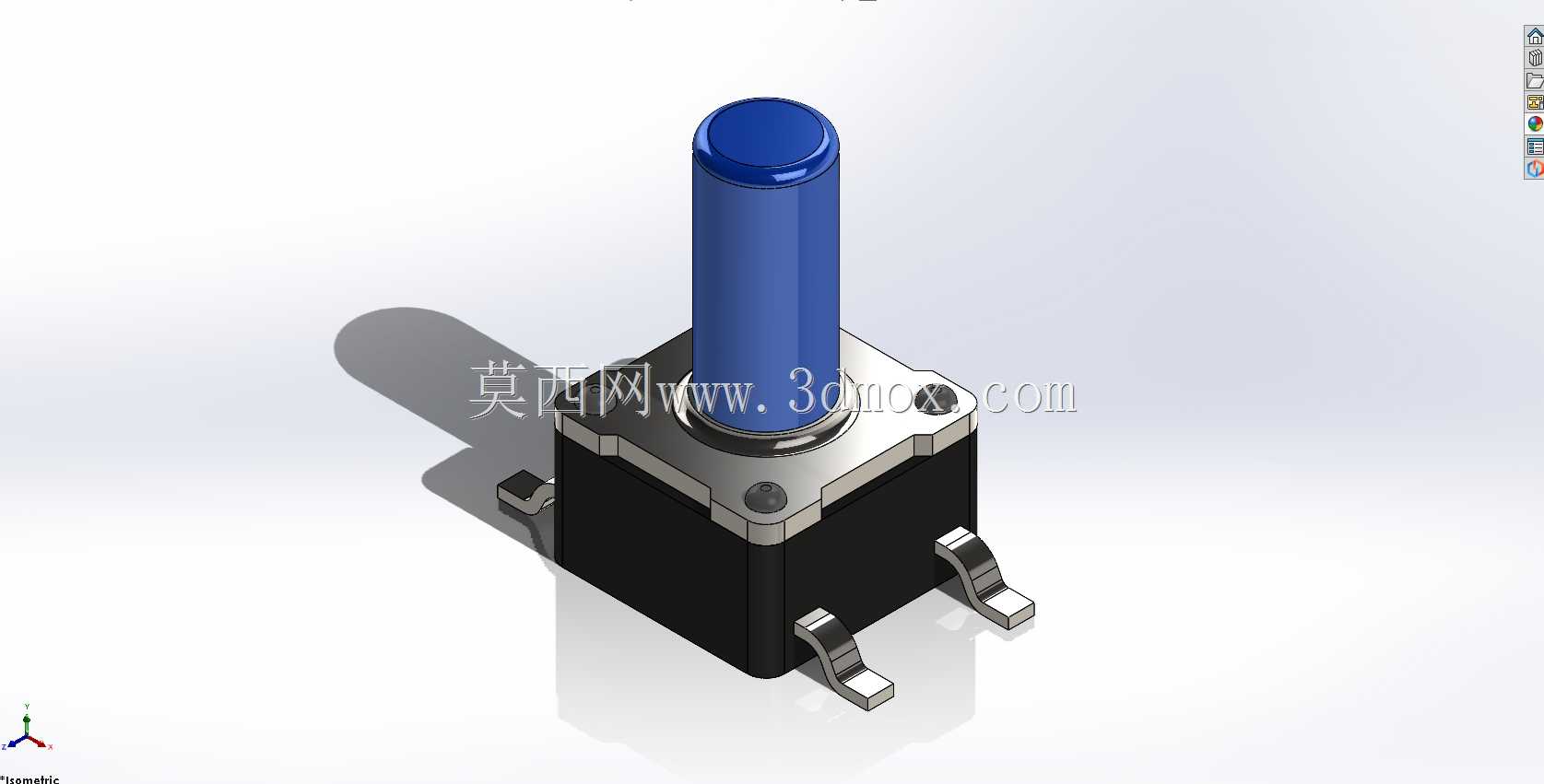

　　从结构设计逻辑来看，这款按键采用了方型基座加高按动柱的组合形式，基座主体为耐高温工程塑料材质，能够承受回流焊过程中的峰值高温而不发生形变，内部的弹片接触结构采用弹性金属材质，保证按动时的导通可靠性，同时兼顾足够的按动寿命。四个向外延伸的贴片焊脚分布在基座两侧，焊脚的弯折角度与焊盘接触面积经过反复校核，既能保证焊接后的固定强度，避免在过炉后出现虚焊、立碑等SMT常见不良，也能在后期维修拆焊时方便操作，不会因为焊脚包裹过深导致拆焊时损坏PCB焊盘。

　　尺寸边界上，这款按键的基座平面尺寸严格控制在6毫米见方，焊脚外延后的总占用宽度也经过优化，不会占用过多PCB板面空间，对于板上元件密度较高的便携设备来说，这个尺寸规格刚好平衡了操作手感与空间占用的矛盾。按动柱的长度经过针对性设计，伸出基座顶面的高度足够适配不同厚度的设备外壳，不需要额外加装延长按键帽就能直接触达外壳的按键开孔位置，当然如果有外观需求，也可以在按动柱上加装不同颜色、不同造型的键帽，来匹配整机的外观设计风格。

　　实际选型使用时，需要注意这类按键的按动力度参数，不同弹片厚度的版本会提供不同的按动手感，这款结构对应的按动力度属于常规通用档位，既不会因为力度太轻导致误触发，也不会因为力度过重影响操作体验。安装布局时，要注意按键周边预留足够的焊盘空间，焊盘的尺寸设计需要匹配焊脚的宽度，同时在按键对应的外壳位置，要预留合适的开孔间隙，避免外壳公差导致按键卡滞，无法正常按动触发。另外，按键基座底部与PCB板面之间不需要额外点胶固定，依靠四个焊脚的焊接强度就足以应对日常使用中的按动冲击力，只有在高振动的特殊使用场景下，才需要考虑在基座底部增加少量固定胶来提升抗振性能。

　　从建模细节来看，这款模型还原了真实按键的所有结构细节，包括基座的分型线位置、焊脚的弯折弧度、按动柱的顶端圆角，甚至内部弹片的装配位置都做了对应还原，在做PCB板级装配仿真、整机结构干涉检查时，可以直接调用这个模型来验证布局合理性，不需要再自行测绘建模，能大幅缩短结构设计阶段的元件库搭建时间。建模时的尺寸公差也按照实际元件的出厂公差范围做了预留，不会出现模型尺寸与实物偏差过大导致干涉检查失效的问题，对于做整机结构堆叠的工程师来说，这类准确的元件模型能有效减少后期打样时出现的装配干涉问题，降低打样迭代的成本。

　　在实际生产应用中，这类SMD按键的包装一般采用编带包装，可以直接适配SMT贴片机的飞达进料，不需要特殊的供料装置，能直接融入现有量产产线的工艺流程，不需要额外调整产线参数。接触结构的设计上，采用了常开式接触设计，常态下触点处于断开状态，只有按动柱被按下到指定行程后，内部弹片才会接触导通，松开后自动复位断开，信号触发的行程经过校准，不会出现按动过程中信号抖动的问题，当然在电路设计上一般还是会搭配简单的消抖电路，来提升信号触发的稳定性。对于需要频繁操作的设备场景，这款结构的按键寿命能满足常规消费电子的使用需求，按动次数可以达到行业通用的寿命标准，不会在设备正常使用周期内出现按键失效的问题。
