CSWA认证练习用对称收腰连接支座

　　在机械结构设计的基础训练与小型工装搭建场景里，这类上下双菱形法兰、中段向内收窄的对称连接构件，常被用作两段支撑平台之间的过渡转接件，也频繁出现在三维建模能力考核的题型中，用来检验设计者对拉伸、拔模、切除、对称约束等核心特征的掌握程度。从实际装机的用途来看，它既可以作为桌面实验台架的垫高支撑脚，把上层置物板和下层安装底板隔开固定，也能在教学演示装置里充当轴类零件的导向基座，顶面预留的同轴圆孔可直接嵌入衬套，让穿过的导杆保持竖直运动轨迹，避免侧向偏移。

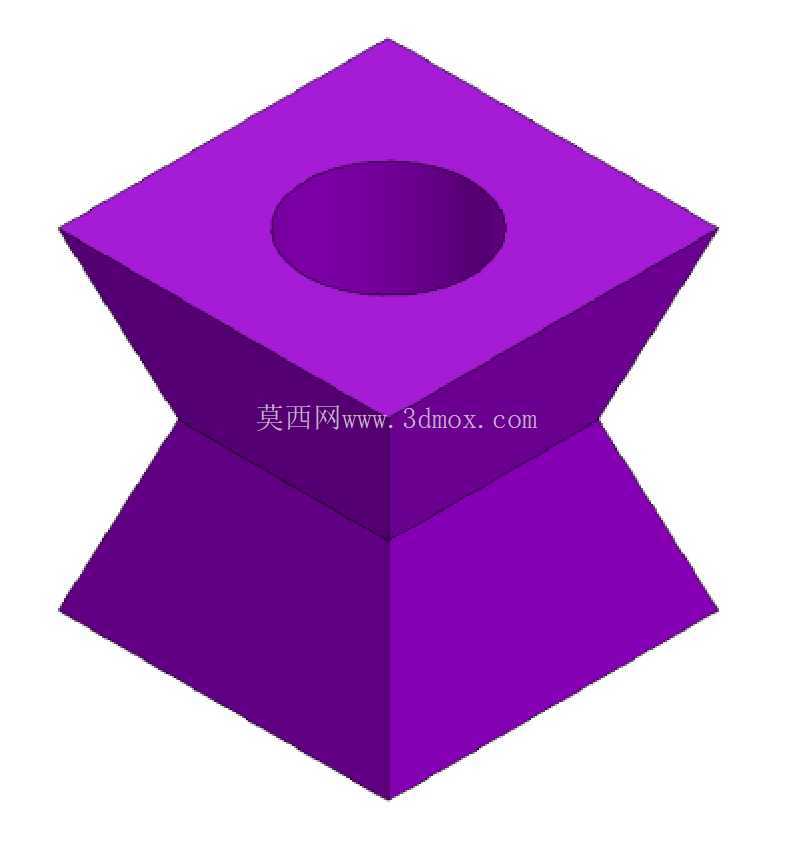

　　建模时最先要敲定的是整体的对称边界：整个构件沿两个正交中心面完全镜像，上下两端的菱形安装面轮廓尺寸一致，四个尖角均做了等距的边线处理，不存在单侧偏置的特征，这就意味着草图阶段只需绘制四分之一轮廓，后续通过镜像实体就能快速完成整体构型，能大幅减少冗余草图的约束数量。中段收腰的斜面是整个零件最核心的成型特征，上下端面分别向中心平面收拢，四个侧立面均为连续的倾斜平面，没有曲面过渡，加工时无论是采用3D打印直接成型，还是用铝块铣削加工，都不需要复杂的五轴联动，普通三轴设备一次装夹即可完成大部分轮廓加工，斜面的倾斜角度需要和上下端面的伸出长度匹配，若角度过陡，中段壁厚会被过度削减，受压时容易在腰颈位置出现屈曲变形；若角度过缓，零件整体高度占用空间变大，失去收腰减重的设计意义。

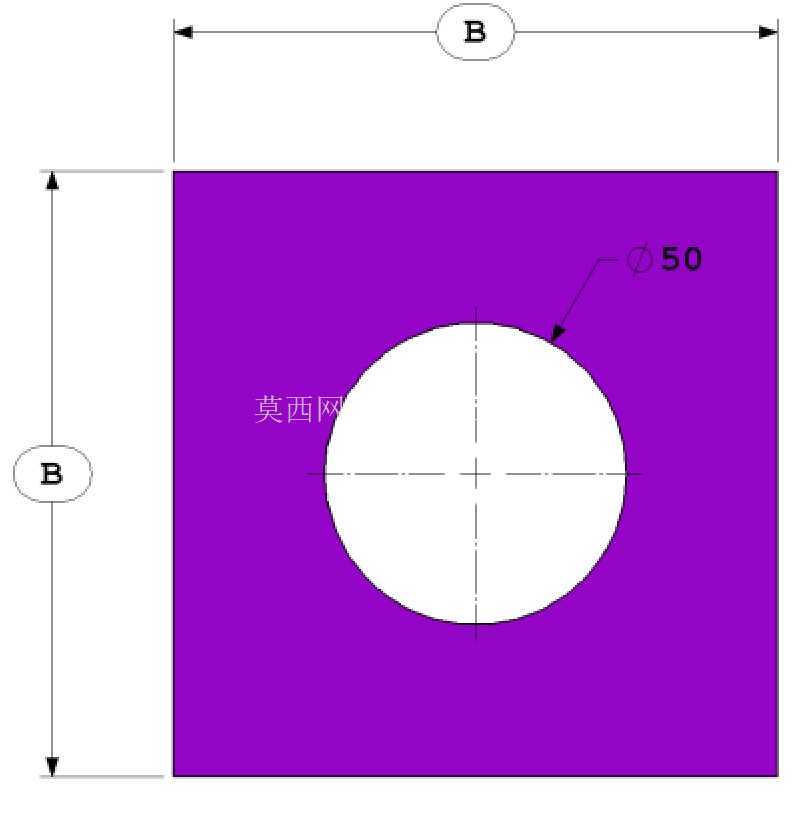

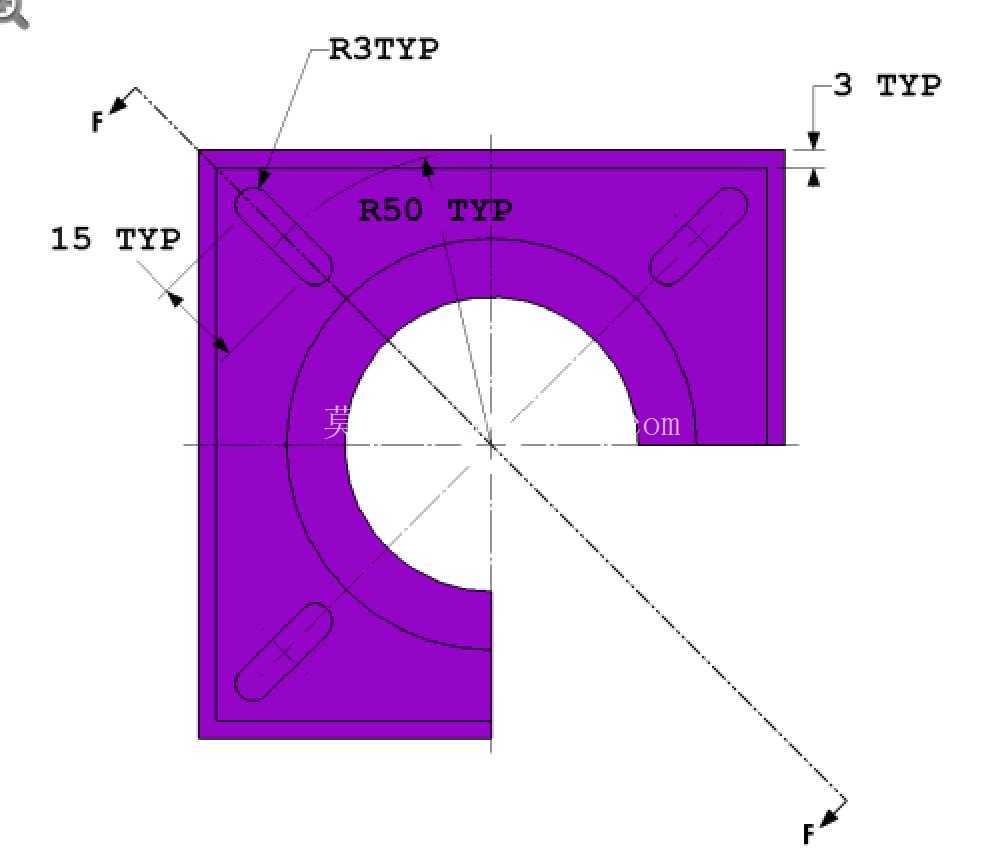

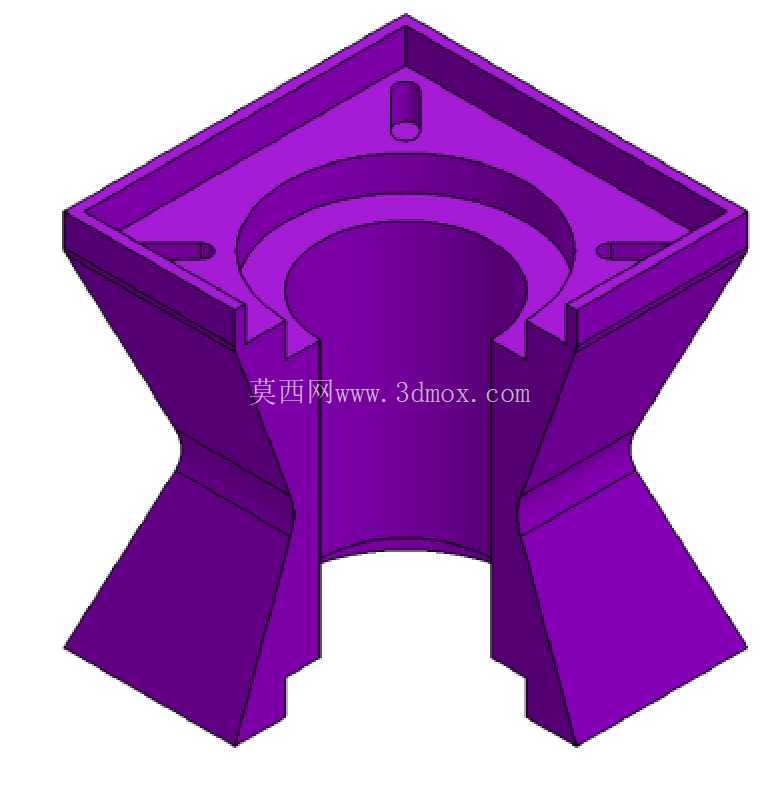

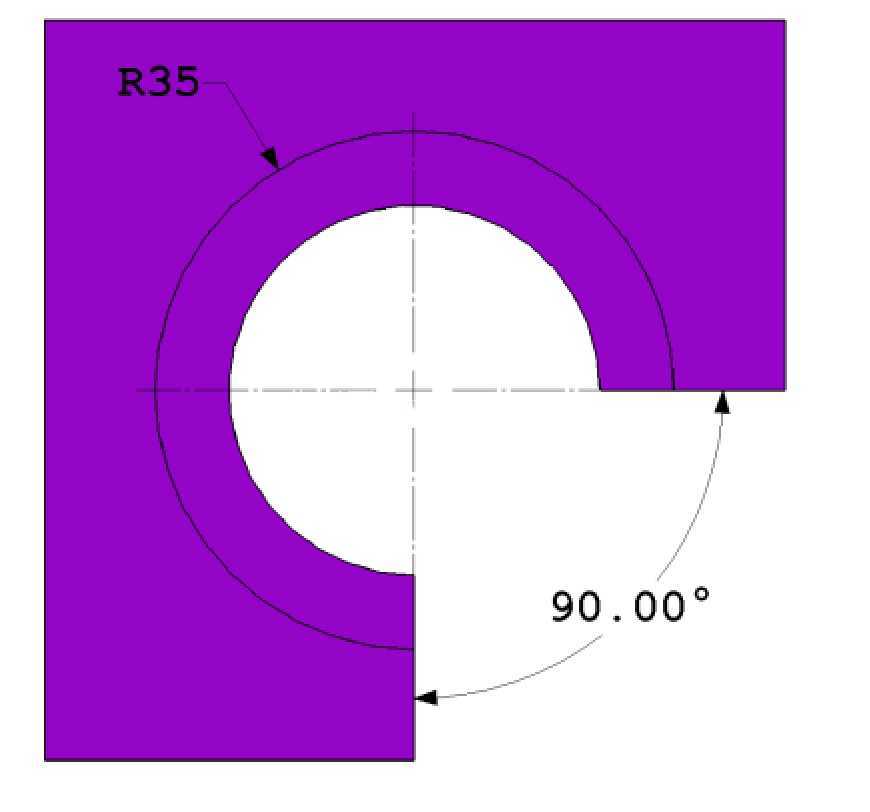

　　顶面的同轴圆孔是功能装配的核心接口，圆孔中心严格和零件整体中心重合，孔的深度贯通上端面的实体厚度，孔壁和上端面保持垂直，装配时配套的衬套或者定位销可以直接压入孔内，不需要额外找正。上下两个菱形端面的底面和顶面均为平整加工面，表面没有凸起的加强筋，安装时可以直接和对接板材贴合，在菱形面对应的四个边角区域预留安装孔位的话，就能用内六角螺丝把整个支座锁紧在上下平台之间，四个紧固点呈对称分布，锁紧后受力均匀，不会出现单侧翘边的情况。

　　从安装边界的角度考量，这类支座的占位轮廓由下端菱形面的外接矩形决定，布局台架时要在菱形尖角外侧留出至少相当于壁厚的操作空间，方便螺丝锁紧工具伸入，中段收腰的位置横向尺寸最小，相邻布置其他构件时可以利用这个内缩空间走管线或者安装小型传感器，不会和支座侧壁发生干涉。零件的壁厚分布遵循等强度设计思路，上下端面的实体厚度最大，用来承受螺栓锁紧的压应力，中段斜壁的厚度均匀过渡，既保证竖向承压能力，又尽可能去除多余材料，控制整体重量。

　　在考核练习场景中，这个构件的建模逻辑能覆盖基础零件设计的绝大多数常用操作：先绘制下端菱形草图拉伸得到底部基座，再通过拔模特征生成向内收窄的中段侧壁，接着镜像得到上端的菱形凸台，最后在顶面中心绘制圆形草图执行拉伸切除，得到贯通的安装孔，全程不需要用到复杂的曲面或者钣金特征，却能考验设计者对特征先后顺序的规划能力——如果先做圆孔再生成拔模斜面，很容易出现孔壁被斜面切割错位的问题，合理的特征顺序是先完成整体实体构型，最后再做孔位切除，能避免特征报错。实际工程里这类小支座常被用在教学实验台、小型检测治具的支撑环节，构型简单、加工难度低，对称结构也让受力传递路径非常清晰，竖向载荷从上端面板通过四个斜壁均匀分散到下端安装面，不会出现局部应力集中的问题。
