手动工业口罩粉碎回收处理装置

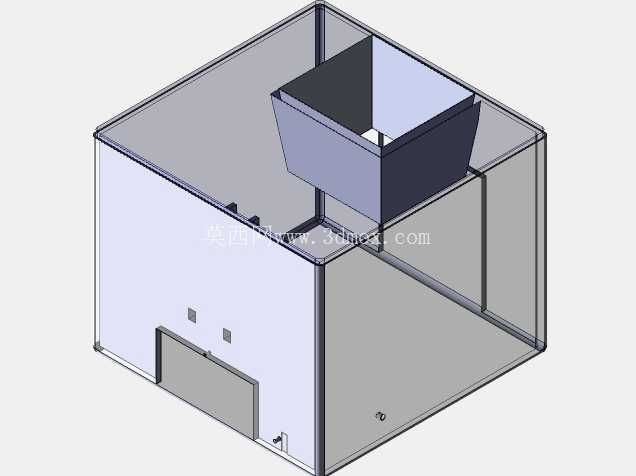

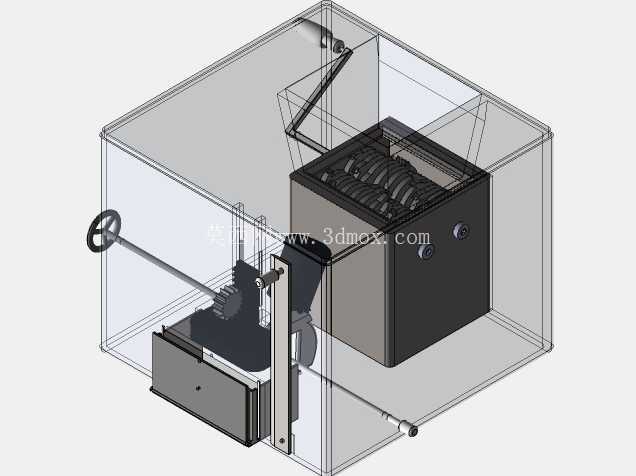

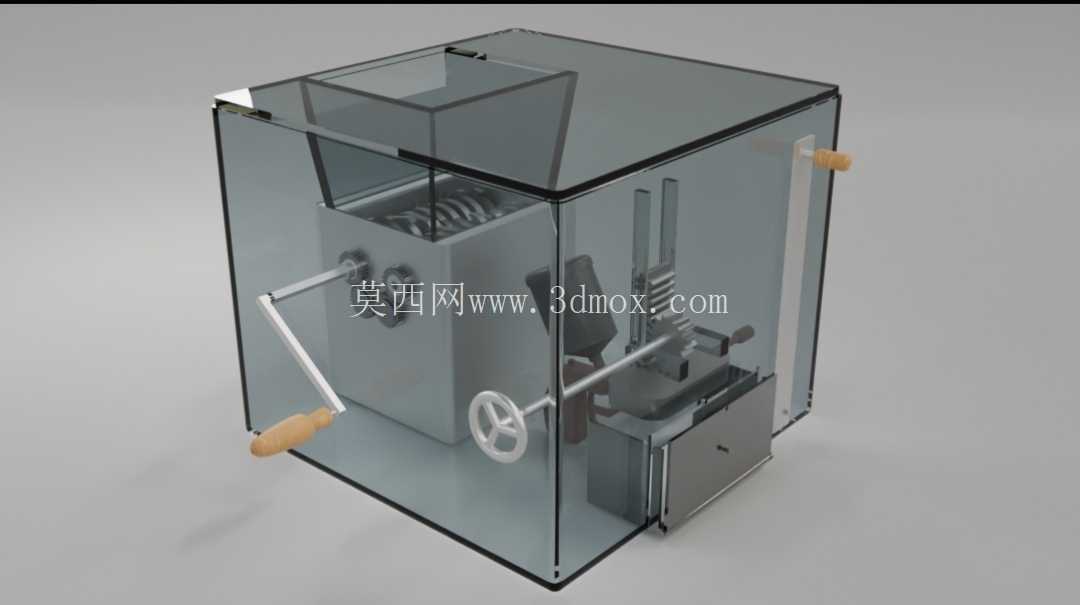

　　这套手动式口罩粉碎处理装置，主要面向小型车间、实验室、防疫物资临时处理点以及教学实训场景，用来对废弃工业防护口罩进行机械式破碎，把原本蓬松、缠绕、难以压实收纳的罩体材料剪切成细碎纤维段，降低废弃物料的堆积体积，也为后续的纤维回收、分类处置提供前置处理条件。整机采用箱式封闭布局，外部以透明防护板围合，内部容纳进料、剪切、传动、集料等全部功能模块，作业过程中碎料不易外溅，操作者也可以直接观察内部刀片啮合与物料下落状态。

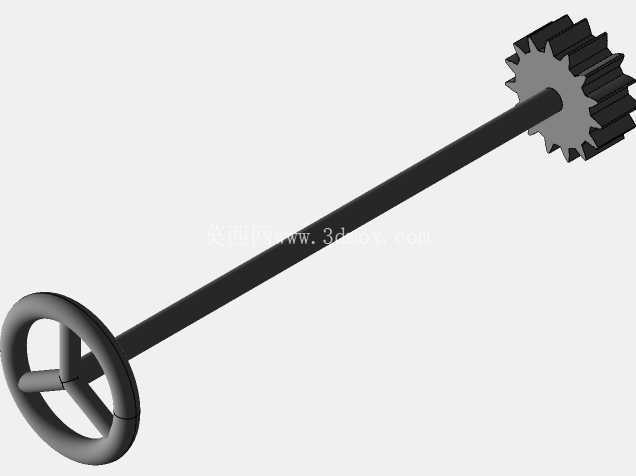

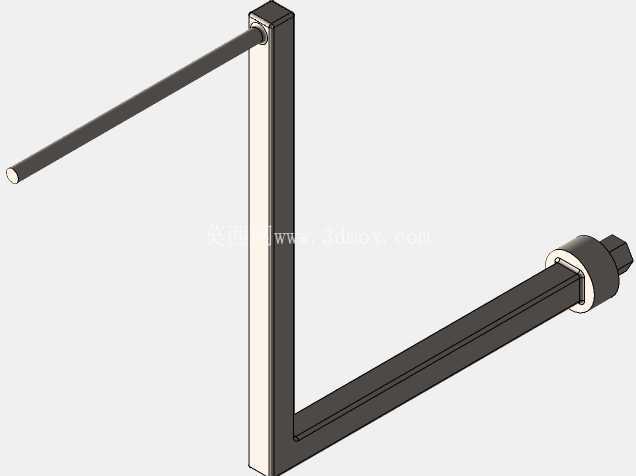

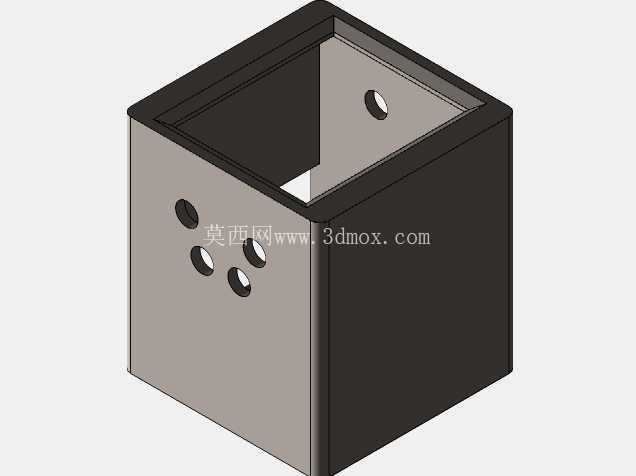

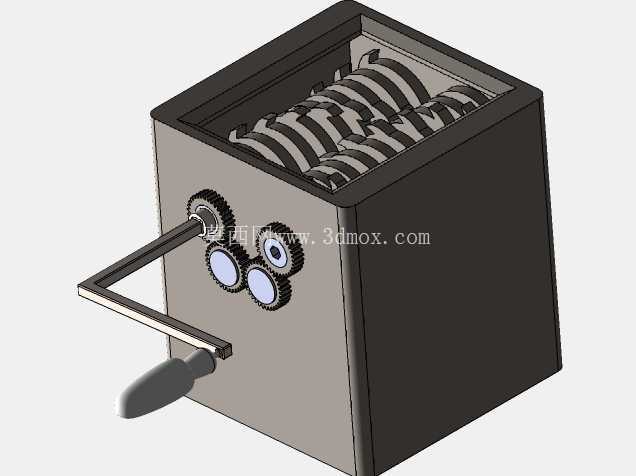

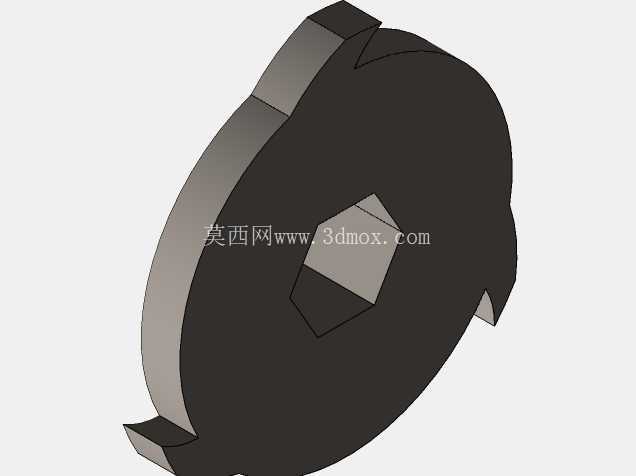

　　从结构布置来看，装置顶部设置倾斜导料斗，口罩投入后依靠自重滑入破碎腔；破碎腔内布置平行剪切轴与刀片组，通过手摇柄输入扭矩，经连杆、转轴和手轮式调节构件传递动力，带动刀片形成相对运动，对口罩无纺布、熔喷布及耳带进行撕扯和剪切。侧向外伸的木质摇柄兼顾握持舒适度与操作力臂，摇柄回转半径经过取舍，既避免力臂过短造成手动负荷过大，也控制整机外廓不会过度占用工位空间。正面手轮结构可用于调整内部间隙或辅助检修对位，抽屉式集料仓位于破碎腔下方，碎纤维直接落入抽拉盒，清理时无需拆解主体。

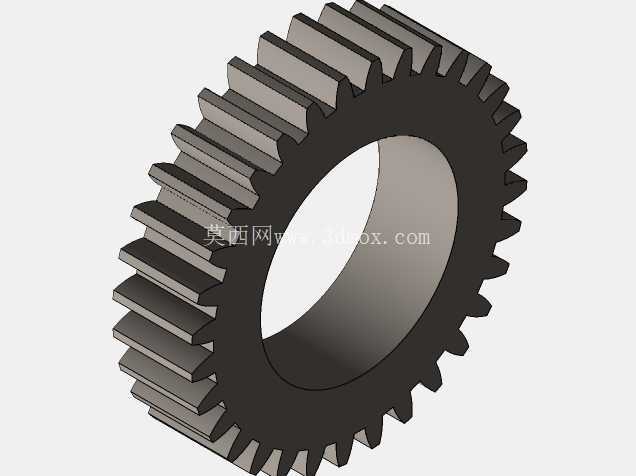

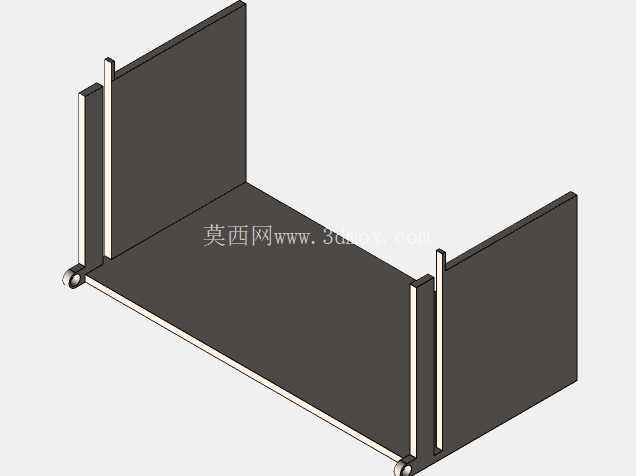

　　设计思路上，该装置并不追求高速连续处理，而是强调无动力条件下的可用性、结构可理解性和维护便利性。对于没有压缩空气、电机驱动或固定电源的临时场所，纯机械传动能够独立完成破碎任务；对于教学与样机验证场景，透明箱体把齿轮、轴系、刀片、连杆和集料路径完整暴露出来，便于观察力流传递和物料处理过程。箱体框架承担支撑与防护双重作用，各转轴穿箱位置需要保留同轴度，透明板与框架连接处设置压紧边条，防止长期手摇振动后出现板件松动。

　　在安装边界方面，设备近似立方体工位形态，适合放置在普通工作台或支架上使用。顶部进料斗需要预留投料空间，侧向摇柄回转范围内不得布置管线、货架或其他设备，正面手轮和下部抽屉也要留出操作与抽拉距离。若固定于台面，应重点约束框架底部，避免手摇时整机随扭矩摆动；若移动使用，则需保证底部支撑面平整，并在操作时锁定位置。破碎腔刀片间隙决定出料纤维长度，间隙过小会增大手动阻力，间隙过大则容易出现口罩缠绕、剪切不彻底的问题，实际装配时应结合刀片磨损状态调整轴间距。

　　该装置的工程价值在于用简洁机构完成废弃口罩的减容和纤维化处理，结构件多为板件、轴件、标准紧固件和少量成型手柄，加工与装配门槛较低。三维建模时需要重点核对摇柄运动包络、刀片干涉、抽屉行程、透明板拆装顺序以及转轴支撑位置，确保外观展示与实际机构动作一致。
