CSWP认证考试练习铰接支座零件

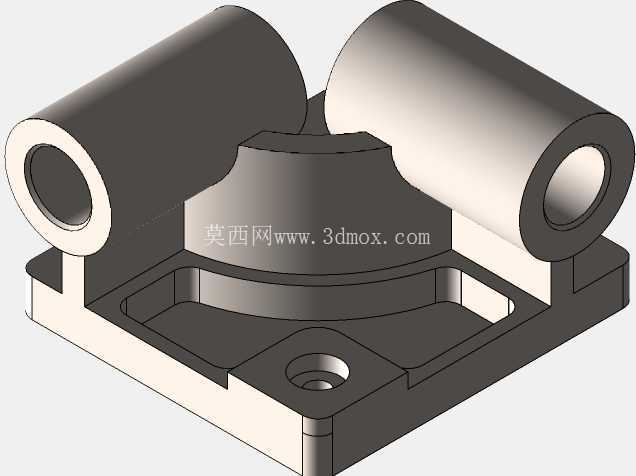

　　这套铰接支座类练习零件，主要面向SolidWorks专业认证考试的基础建模训练场景，也可作为车间小型工装、轻型铰接机构的结构参考件。零件整体由底部安装底板、中部弧形承托座、两侧同轴圆筒铰耳三部分组成，是机械结构里非常典型的双耳铰接支座构型，日常在自动化线翻转工位、小型设备门体铰接、工装夹具摆臂支撑这类场景中十分常见，作用是为穿入铰轴的摆动部件提供稳定的回转支撑，同时通过底板把整个铰接单元固定在设备机架或者工作台面上。

　　从结构设计逻辑来看，两侧的圆筒铰耳采用同轴等径布局，内孔为贯穿的铰轴配合孔，外圆做了足够的壁厚预留，既可以直接穿入标准销轴实现铰接，也可以在孔内压入铜套、直线轴承这类耐磨衬套，降低摆动过程中的磨损，延长支座使用寿命。两个铰耳之间留出了足够的开口间距，用来容纳摆臂、连杆这类配套摆动件的端部，装配时摆臂端头插入两耳间隙，铰轴依次穿过一侧耳孔、摆臂孔、另一侧耳孔，两端用卡簧或者开口销限位，就能实现稳定的回转自由度。中部的弧形承托座是连接两侧铰耳和底部底板的过渡承载结构，采用圆弧曲面过渡而非直角拼接，一方面避免了应力集中——铰接部位受摆臂传递的径向载荷时，直角拐角处很容易出现应力峰值，长期交变载荷下会产生疲劳裂纹，圆弧过渡可以让载荷流平顺传递到底板；另一方面弧形造型也和常见的圆柱型配套摆臂外轮廓适配，摆臂下落到最低位时可以和承托面贴合，起到硬限位的作用，不需要额外加装限位块。

　　底部安装底板采用带圆角的矩形板式结构，底板上开设了两个沉头安装孔，孔位对称分布在承托座两侧的平板区域，沉孔设计可以让内六角螺栓安装后头部完全沉入板面以下，不会突出底板底面，保证支座安装后和安装基面完全贴合，不会出现螺栓顶起导致的安装倾斜。底板和中部承托座连接的位置做了局部加厚凸台，凸台围绕沉孔区域向上凸起，既提升了安装孔处的局部强度，螺栓拧紧时不会把平板压变形，也让整个支座的重心更低，安装后稳定性更好。底板的四个外角都做了圆角处理，避免安装调试时锐边划伤操作人员，也减少了铸件、机加工件边角处的应力集中。

　　建模练习过程中，这类零件非常适合训练拉伸、凸台切除、圆角、同轴约束这些基础特征的使用：先绘制底板轮廓拉伸得到基础板件，再在底板上表面绘制承托座的弧形截面拉伸得到中部支撑结构，之后在承托座两侧分别绘制圆筒草图，保证两个圆筒的内孔、外圆轴线完全重合，拉伸得到双耳结构，最后依次加工沉孔、各处过渡圆角，就能完成整个零件的创建。考试场景中这类题型通常会给出逐步修改的尺寸参数，要求从业者快速更新特征、保证零件质量、质心位置符合题目要求，刚好能考察建模时特征逻辑是否清晰、约束是否完整——如果建模时随意堆砌特征、没有给同轴圆筒添加几何约束，后续修改圆筒直径或者中心距时很容易出现特征报错、两侧孔不同轴的问题。

　　实际工程使用时，这个支座的安装边界非常清晰：底板的长宽尺寸决定了安装所需的基面空间，两个沉孔的孔距对应安装基面上的螺纹孔开孔位置，铰耳的内孔直径决定了适配销轴的直径，两耳之间的间隙宽度决定了可容纳的摆臂端部厚度，铰耳的中心高度决定了铰接点离安装基面的垂直距离，选型或者设计配套结构时只需要核对这几个核心尺寸，就能快速判断该支座是否适配当前的铰接机构。零件整体结构对称，载荷分布均匀，既可以作为轻量化的塑料支座用于低载荷的民用设备，也可以采用铸铁、碳钢机加工的方式制作，用于车间工装、小型自动化设备的铰接点位，承载能力会随壁厚、材料的调整覆盖很宽的使用范围。
