槽轮间歇转位机构三维结构

　　这套槽轮间歇转位机构主要用于把连续旋转输入转换为周期性的步进输出，常见于多工位回转工作台、分度盘、自动装配线、包装送料、胶片或标签输送等需要“动—停—动—停”节拍的场合。与连续传动不同，槽轮机构在拨销进入径向槽时带动从动轮转位，拨销脱离后由锁止弧保持定位，因此输出端能够在较短时间内完成固定角度切换，并在其余角度范围内稳定停留，便于执行机构在静止工位完成加工、检测、夹持或上下料动作。

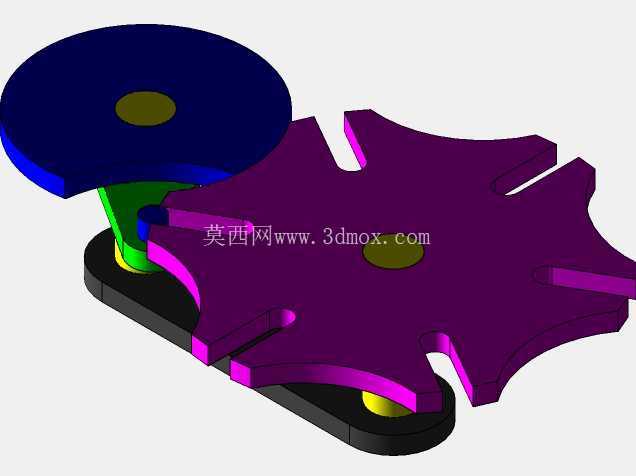

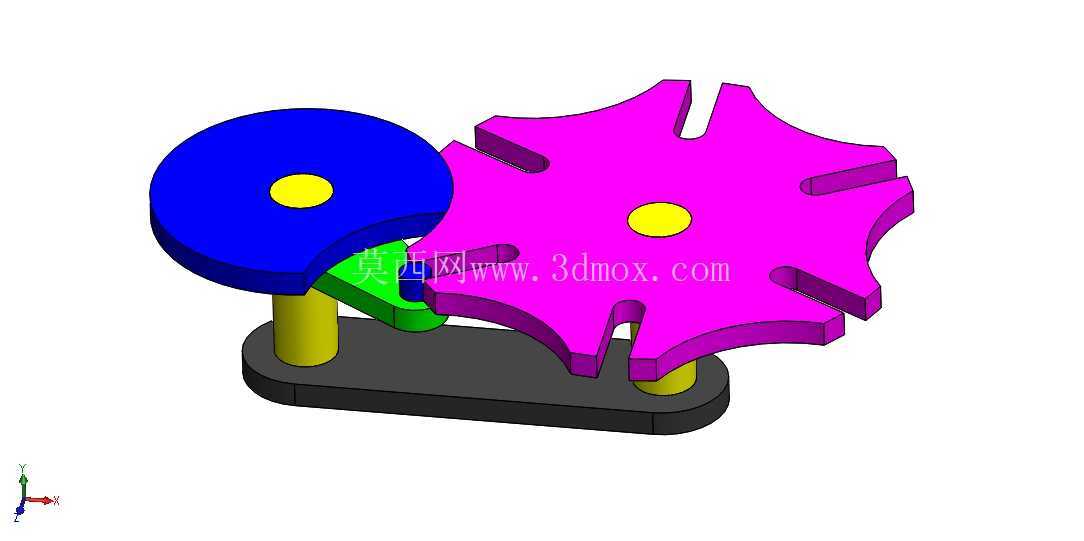

　　从结构组成看，模型包含主动拨盘、圆柱拨销、带锁止弧的槽轮、两根支撑轴、轴承安装柱以及一体式底座。主动件采用圆盘外形，外缘设置凹入锁止弧，拨销偏心安装在圆盘上；槽轮外缘均匀开设多条径向槽，槽口端部做扩口过渡，槽间外圆与主动盘锁止弧配合。拨销进入槽道时，接触位置随转角变化，推动槽轮绕自身轴线旋转；拨销离开后，槽轮被圆弧约束，不能自由回转，从而形成明确的分度位置。该模型呈现的是六槽形式，理论上每次转位对应六十度，一个完整输入周期完成一个工位切换，适合六工位布局；若工位数量改变，可调整槽数、中心距和拨销回转半径。

　　设计这类机构时，首先要确定工位数和节拍时间。槽数越少，单次转位角越大，动程冲击和加速度峰值通常越明显；槽数增多后运动更平缓，但分度角变小，锁止弧对应的停留比例也会变化。拨销中心轨迹半径与两轴中心距必须匹配，拨销进入和退出径向槽时，槽道方向应尽量与拨销相对速度方向一致，以减小切入瞬间的侧向冲击。槽宽按拨销直径加合理间隙确定，间隙过小会造成卡滞，尤其在加工误差和热变形条件下容易出现别劲；间隙过大则会在启停瞬间产生敲击，影响定位重复性。锁止弧之间需要保留足够的径向深度和壁厚，既保证槽轮在静止期被可靠约束，也避免槽根处应力集中。

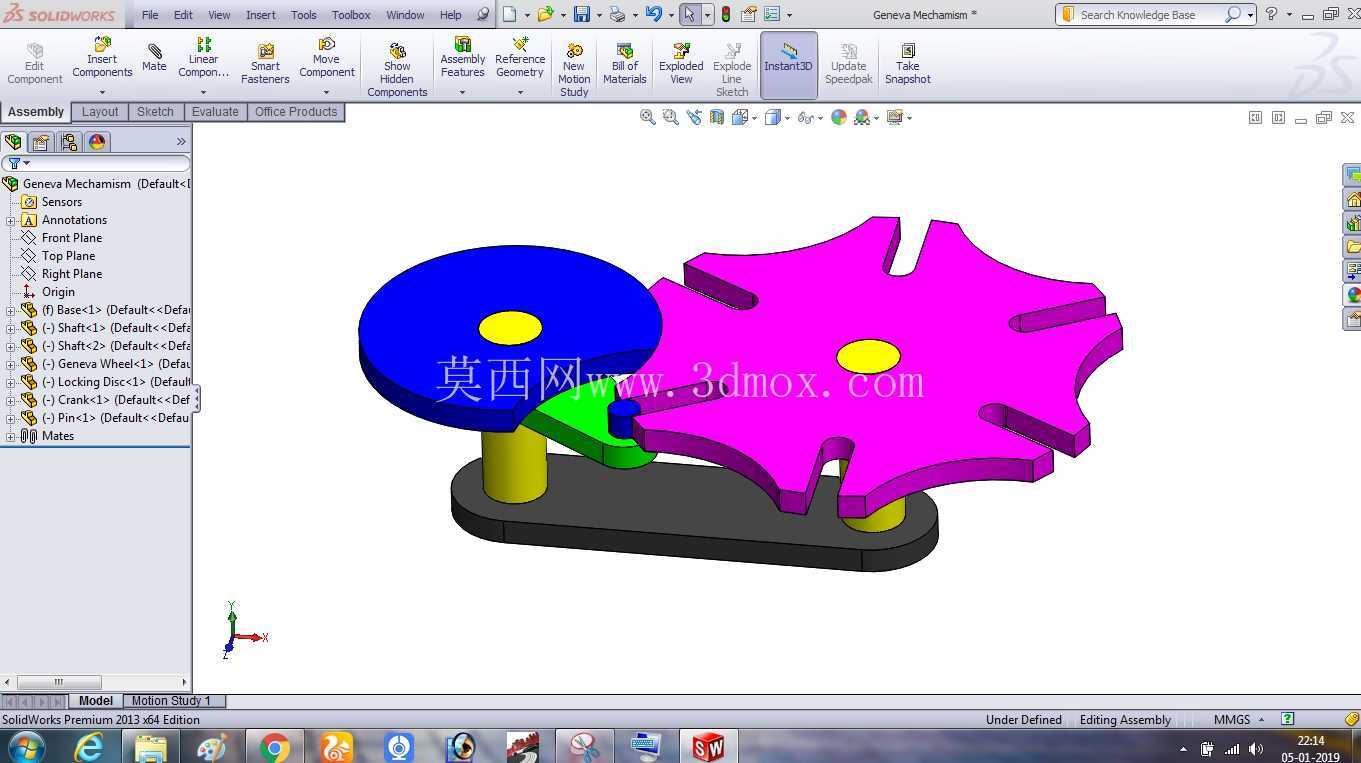

　　三维建模时，底座采用长条形平板布局，两个竖立轴座分别支承主动盘和槽轮，轴座高度保证两轮在同一平面内啮合。主动盘与槽轮的厚度应根据传递扭矩、拨销接触应力和安装空间确定；拨销可做成独立圆柱件，便于按磨损件设计更换，也可在端部增加轴套以降低摩擦。槽轮的径向槽属于典型受冲击区域，槽根圆角不能省略，实际加工中宜采用铣削或线切割保证槽道直线度和表面质量。底座上的安装孔位置要围绕两轴中心距布置，中心距是该机构最关键的装配尺寸，直接影响拨销能否顺利进槽以及锁止弧是否贴合。

　　安装边界方面，整机占用空间由两轮外径、轴座高度和底座长度共同决定。主动盘上方需要保留驱动联接空间，可通过联轴器连接减速电机或同步带轮；槽轮轴上端或下端则用于安装工作台、夹具盘、送料盘等负载。轴向设计要控制盘件与底座、压盖之间的间隙，防止运转中上下窜动。若负载惯量较大，不能只依赖槽轮锁止弧承受外力，应在工位停止区增加定位销、制动器或夹紧机构，避免工艺反力通过槽道传递给拨销。转速较高时，还需关注拨销入槽冲击、噪声和润滑，可在接触副采用耐磨材料、表面硬化或增加润滑脂槽。

　　从运动特性看，槽轮机构的优点是结构简单、分度可靠、维护方便，能够用较少零件实现固定工位转换；局限在于转位过程不可随意变速，启停阶段存在柔性冲击，不适合大惯量高频启停或需要任意角度分度的场合。工程选型时，应把工艺所需停顿时间、转位时间、负载转动惯量、定位精度和冲击容许值一起核算。三维结构在方案阶段可直接用于检查拨销轨迹、槽轮干涉、锁止弧包角和装拆顺序，也可进一步导入运动分析，观察角位移、角速度和角加速度变化，为槽数优化、中心距修正和驱动选型提供依据。
