模数5带内花键斜齿传动轮

　　这类带内花键的斜齿轮在中低速重载传动箱里很常见，尤其适合需要把扭矩直接传递到轴端、又希望传动比布置紧凑的场合。外齿采用斜齿形式，齿向沿轴向形成螺旋角，啮合时不是整齿突然进入接触，而是从齿端逐步卷入，再从另一端平稳退出，因此相比直齿轮，冲击噪声更低，重合度更大，单齿承担的瞬时载荷也更分散。实际设备中，它常出现在工程机械行走减速、农业机械动力分动、输送设备驱动端以及小型变速机构中；当轴系空间受限、又要传递较大转矩时，斜齿轮能够在相同齿宽下提供更高的承载能力。

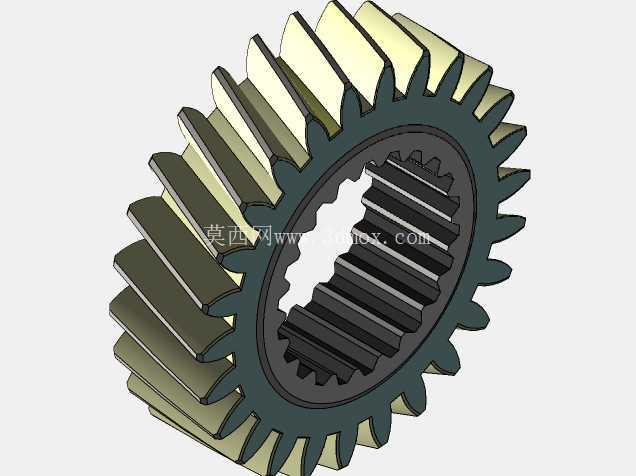

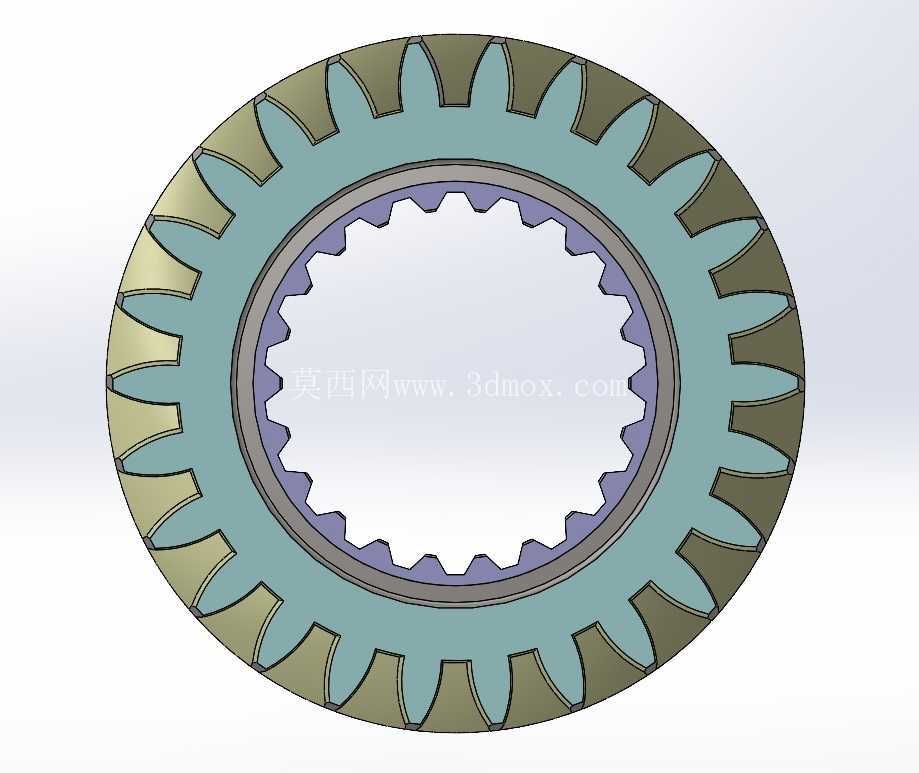

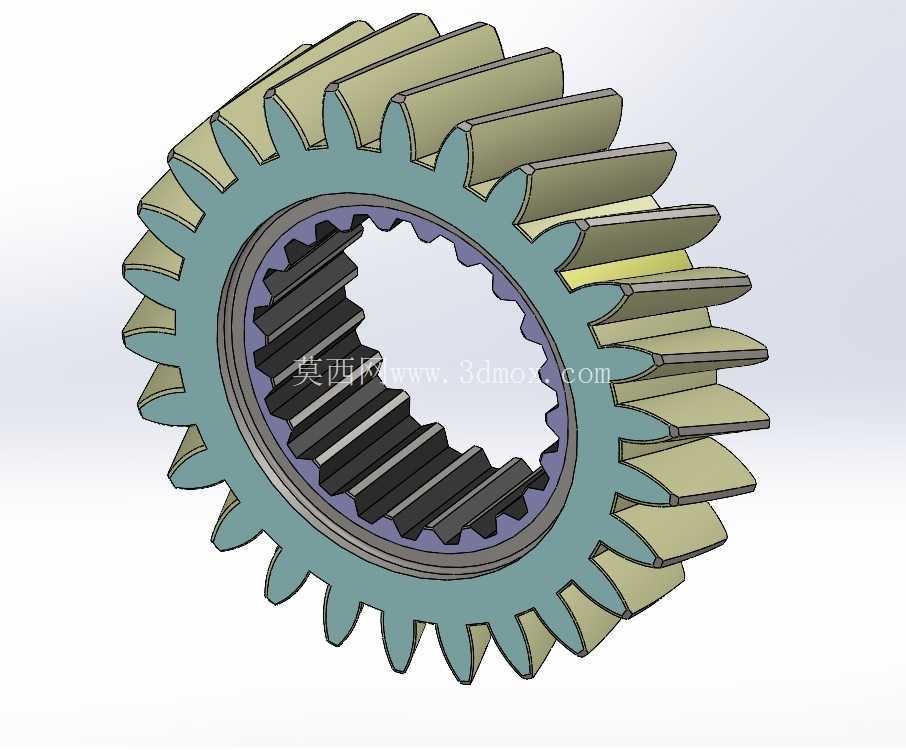

　　该零件的核心结构分为外圈斜齿、轮缘基体和中心内花键三部分。外圈齿形按渐开线规律生成，齿顶、齿根和齿侧过渡需要保持连续，避免在齿根圆角处形成应力集中。轮缘厚度不能只按几何填满处理，还要考虑热处理变形、齿根弯曲疲劳以及内花键键齿挤压后的壁厚裕量。中心孔没有采用普通平键连接，而是直接做成内花键，使轴与齿轮之间沿圆周多点接触。这样做的好处是对中性好、承载面积大，在正反转切换时间隙更小，也能减少单键槽对轴和轮毂造成的局部削弱。

　　从建模思路看，先确定分度圆、齿顶圆、齿根圆和齿宽等基础边界，再按压力角与螺旋角生成斜齿齿面。斜齿不能简单理解为把直齿沿圆周旋转复制，齿面在不同轴向截面上的位置会连续变化，因此齿向引导线、端面齿形和扫掠路径之间必须保持一致。齿顶倒角和齿端修形在模型中也应体现，真实装配时齿端若保持锐边，进入啮合的瞬间容易产生边缘接触，热处理后也可能出现微小崩口。内花键部分则需要关注齿距累积、定心方式和配合间隙；若花键与外齿之间壁厚偏薄，受载后轮缘会产生弹性扩张，进而影响外齿啮合接触区。

　　安装边界上，齿轮通过内花键套装在相配花键轴上，轴向位置通常由轴肩、挡圈或隔套确定。齿宽方向要给啮合配对件留出足够重合长度，同时不能让齿端与箱体、轴承或相邻零件发生摩擦。外径方向需要预留齿顶与箱体内壁之间的安全间隙，这个间隙不仅要容纳润滑油膜和装配偏差，还要考虑热膨胀、轴承游隙以及轴受载后的挠曲。若齿轮用于飞溅润滑，齿顶圆附近的箱壁空间还会影响油液搅动阻力；若采用强制润滑，则应保证喷油方向能够覆盖啮合区，而不是只让油流碰到齿端。

　　功能特性上，斜齿轮适合连续运转，传动平稳，噪声和振动控制优于同参数直齿轮；内花键连接则提高了扭矩传递的可靠性，适合频繁启停和换向。设计时不能只关注齿数和模数，螺旋角增大会提高轴向重合度，但也会带来附加轴向力，必须由配对轴承或成对齿轮组合来平衡。压力角影响齿根厚度和接触应力，较大的压力角通常有利于弯曲强度，但径向力也会增加。齿根直径、轮毂外径和内花键大径之间的比例，需要结合载荷循环次数、材料热处理方式以及加工刀具可达性综合校核。

　　在三维结构处理中，外齿与内花键同轴度是关键。若建模基准随意，工程图展开后会出现外齿节圆与花键定心圆不共轴的问题，加工时就可能导致载荷偏在齿向一端。较合理的做法是以同一轴线驱动外齿螺旋面和内花键齿形，轮缘过渡区保留均匀壁厚，端面设置必要的倒角或退刀空间。对于需要插齿或拉削加工的内花键，孔端不能出现妨碍刀具引入的尖角结构；对于外齿磨齿或滚齿加工，齿端和台阶面也要给夹具与刀具留出避让位置。

　　实际选型时，这类齿轮通常不是孤立零件，而是与配对斜齿轮、花键轴、轴承和箱体共同构成传动系统。啮合侧隙要补偿温度变化和制造误差，过小会造成卡滞和发热，过大则会在反向时产生冲击。齿面接触区理想状态应位于齿宽中部偏节圆附近，若接触痕迹偏向齿端，往往说明轴系平行度、齿轮安装角或轴承刚度存在问题。通过三维模型提前检查齿顶圆、齿根过渡、内花键配合、轴向定位和周边间隙，可以在加工前把多数装配干涉与受力薄弱点暴露出来，减少样机阶段反复修配的成本。
