CSWA认证考试用立式罐体零件结构

　　这套立式罐体结构来自工程软件能力认证中的典型回转类零件考题，核心目标不是追求复杂外观，而是训练设计者把二维工程图、材料属性、圆角过渡和质量结果统一起来。零件整体近似封闭圆筒，底部与顶部均采用大半径圆弧收口，上端保留小直径凸台和中心孔，适合用来检验草图约束、旋转特征、圆角顺序、壁厚判断以及密度换算等基础能力。

　　从实际应用看，这类轮廓常见于小型承压罐体、缓冲罐、润滑储油筒、气动系统蓄能外壳或教学用简化容器。虽然题目把它作为独立零件处理，但在设备布局中，它通常需要通过顶部小凸台与管路、阀块、端盖或传感器座连接；圆柱外表面可配合抱箍、支架或卡带固定；底部圆弧区域不宜直接作为刚性安装面，实际设计时往往要增加焊接支座、捆扎带或外包护圈。

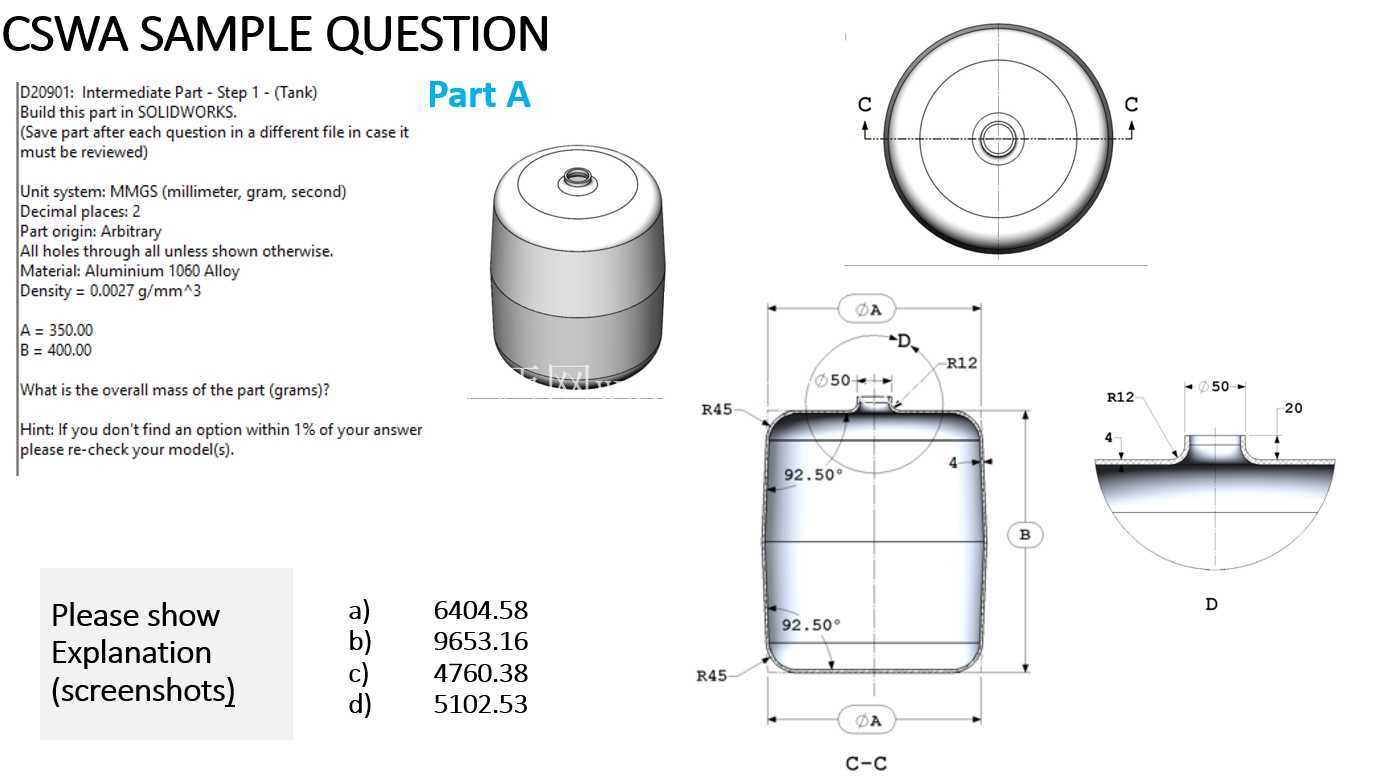

　　外形理解应先抓住主回转轴线。图纸给出的主体直径约为一百一十二毫米，顶部小凸台外径约五十毫米，端部开口或孔位约十二毫米。主体上下过渡处使用R45圆弧，使直壁与端盖之间形成连续曲面；顶部凸台根部采用R12圆角，降低应力集中，也避免厚壁与薄壁交界处出现突变。侧壁与端盖衔接位置标注有九十二点五度角度关系，说明轮廓并非简单直筒加半球，而是由直线段、圆弧段和倾斜约束共同构成。建模时若只凭视觉拖出近似形状，质量结果会明显偏离题目选项。

　　建模思路宜从旋转主体入手。在前视基准面绘制半轮廓时，应先确定中心轴线，再按尺寸建立顶部小孔、凸台端面、R12过渡、主体外径、R45收口以及底部轮廓。草图需要完全定义，尤其要注意圆弧相切关系：R45圆弧既要与主体外壁顺滑连接，也要与端部轮廓保持给定几何关系；顶部R12圆角不能在草图中遗漏，否则后续特征虽然可以补圆角，但质量分布和边线形态可能与图纸不一致。完成封闭半剖面后，使用旋转特征生成实体，再对顶部孔位执行切除。

　　材料设定采用铝合金1060，密度约为零点零零二七克每立方毫米。质量核算时不能只看外形体积，端部开孔、凸台厚度和圆角区域都会影响结果。题目要求在多个质量数值中选择正确答案，误差控制在百分之一以内，这就要求设计者核对单位系统。图纸采用毫米、克、秒制，质量属性读取时应统一为克，避免把毫米模型误按米或英寸计算。对于初学者，最容易出错的位置有三处：一是顶部凸台高度或孔径理解偏差，二是R45圆弧圆心约束错误，三是把九十二点五度角度误当成普通倒角尺寸。

　　结构工艺上，铝合金罐体若按真实零件制造，可采用棒料车削、压铸后机加工或深拉成形后焊接端盖。小批量教学样件更适合数控车加工：外圆、圆弧和端面可一次装夹完成，顶部孔再进行钻削或镗削；若用于承压场景，则需校核壁厚、圆角处应力和端口螺纹连接长度。图纸没有给出复杂装配关系，因此设计者应把注意力放在几何完整性上，而不是随意添加螺纹、铭牌或加强筋。

　　安装边界方面，罐体最大外轮廓由主体直径和上下圆弧决定，外围预留空间不应只按圆柱直径计算，还要考虑顶部接头、扳手空间和固定抱箍宽度。若将其放入整机三维布局，轴线方向应保留管路装拆距离，径向则要避免支架棱边直接压在圆角过渡区。对于需要称重或做质量属性练习的场景，可在模型中保留材料密度，然后通过截面检查确认实体无多余薄壁、无重复实体、无未闭合孔面。

　　该零件的训练价值在于把读图、建模和验证闭环连接起来。完成旋转特征后，应剖切检查顶部孔是否贯通、凸台根部是否为完整R12、底部圆弧是否与侧壁相切；再测量关键直径和高度，最后读取质量属性。若质量落在题目给定区间附近，说明轮廓、密度和特征顺序基本正确；若偏差较大，应优先复查草图尺寸，而不是通过调整材料密度去凑结果。这样的建模习惯在通用机械零部件设计中同样重要，因为容器类零件的外形往往简单，但壁厚、圆角和端口尺寸对后续装配、强度和重量分配都有直接影响。
