音叉结构振动频率仿真分析练习

　　音叉是一种典型的双悬臂弹性振动构件，在声学演示、振动教学、传感器标定以及频率基准实验中经常作为基础对象使用。它的结构看似简单，却同时包含杆类零件的弯曲刚度、质量分布、连接过渡、约束方式和模态耦合等问题，非常适合用来理解机械结构在自由振动状态下的动态响应。实际工程中，很多细长杆件、叉形支架、双梁夹持机构、谐振部件和检测探头，都可以从音叉的振动规律中获得设计参考。

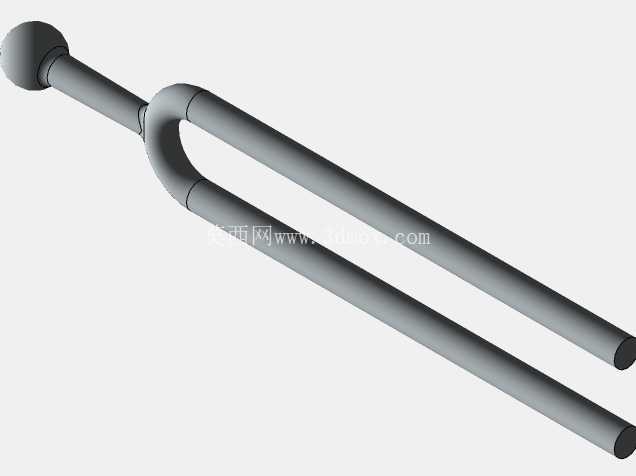

　　该模型采用U形分叉布局，一端为球形握持端，通过短圆柱段连接到弧形过渡区，再延伸出两根平行的长直叉臂。球形端部主要用于模拟手持或夹持区域，短圆柱段承担力流传递，弧形过渡区则是整个结构中应力与刚度变化最敏感的位置。两根叉臂长度一致、截面相同，端部自由开放，工作时以近似对称的弯曲模态往复振动。设计这种结构时，不能只关注外形是否顺滑，更要控制两臂的质量和刚度一致性；若臂长、直径或材料参数存在偏差，两侧振动相位和频率会出现差异，进而产生拍振、杂频或声衰减加快等现象。

　　从建模思路来看，音叉主体适合采用旋转、拉伸与扫描相结合的方式完成。球形端头可通过旋转特征生成，直杆段使用圆柱实体或草图拉伸建立，U形弯曲区域则需要保证中心线连续、截面过渡稳定。叉臂与弯弧相接处不宜形成尖锐折角，因为在模态计算中，局部几何突变会造成刚度矩阵异常敏感，虽然自由频率分析不直接输出应力峰值，但尖锐过渡会影响振型的合理性，也会给后续谐响应或疲劳分析带来误差。实际建模时应保持圆弧段半径与杆径比例协调，使两根叉臂从连接区平滑分出。

　　外形边界方面，音叉属于细长型零件，整体长度远大于截面直径，存放和装配时需要重点考虑两臂外侧间距、臂端开口距离以及球体握持端直径。两根叉臂平行布置，末端没有额外连接，因此在包装、夹具设计或实验台布置时，不能让外物接触叉臂中后段，否则会增加附加约束并改变固有频率。若将其用于教学实验，敲击位置通常选在叉臂端部附近，且应避免直接撞击薄弱过渡区；若用于传感器谐振结构设计，则需要在根部或握持端考虑固定边界，因为手持、刚性夹持和自由悬挂三种状态得到的频率结果并不相同。

　　频率仿真的核心在于还原结构的真实弹性行为。材料参数中的弹性模量、密度和泊松比会直接影响固有频率，尤其是密度与刚度的比值决定了杆件弯曲振动的基本趋势。网格划分时，长直叉臂应保证沿轴向有足够单元数量，截面方向也需要具备合理的单元层数；若采用实体网格，弧形过渡区应适当加密，以免弯曲模态在根部出现过硬或过软的失真。对于这种规则圆截面构件，也可以在初步阶段采用梁单元思路校核频率，再使用实体模型验证局部连接和三维振型。

　　从振型特征看，低阶模态通常表现为两根叉臂在平面内相向或反向摆动，这是音叉发出稳定音调的主要工作形态。更高阶模态可能出现臂段局部弯曲、扭转或两臂不对称振动，这些模态虽然不一定是声学使用中关注的主频率，但在结构设计中仍有意义。工程上希望工作频率附近的模态清晰、频率间隔合理，避免相邻模态过近导致响应混杂。若把类似双梁结构用于检测仪表或谐振传感机构，还应结合底座质量、夹持长度和环境阻尼判断频率漂移。

　　该练习的价值不在于复杂装配，而在于通过一个几何清晰的零件建立动态分析流程：先完成实体建模和几何检查，再赋予材料、划分网格、设置约束，随后提取前若干阶模态，并观察振型是否符合双悬臂梁的物理直觉。通过调整叉臂长度、直径、过渡圆弧和端部质量，可以直观看到结构刚度与质量分布对频率的影响。这种分析方法可迁移到拨叉、弹性支架、振动传感器探头、双梁谐振器以及细长导向构件的开发中，为结构减重、避频设计和动态稳定性评估提供依据。
