单缸往复式内燃机运动机构教学演示结构

　　这套单缸动力装置的三维结构，核心价值并不在于还原某一款量产机型的全部细节，而是把内燃机最基础的能量转换链路完整拆解出来，给结构设计人员、实训教学环节以及运动机构研究者提供一个可直接观察、可逐段校核的可视化载体。日常在小型发电机组、农用微耕设备、园林割灌机械、轻便摩托以及入门级工程实训台架上，这类单缸布局依然是应用最广泛的动力形式，零件数量少、故障链路清晰、拆装门槛低，恰恰适合用来讲透曲柄连杆机构的运动逻辑。

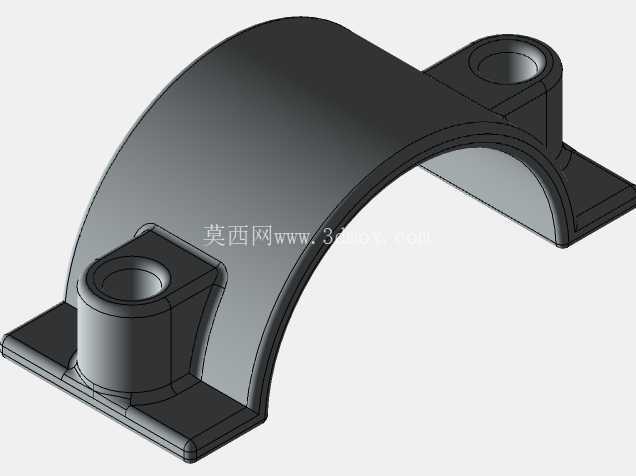

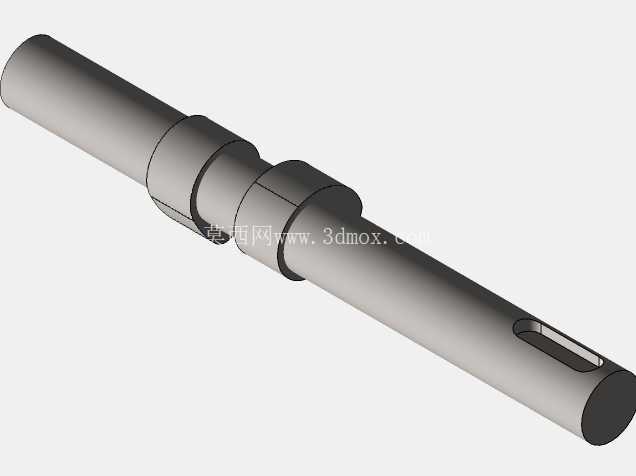

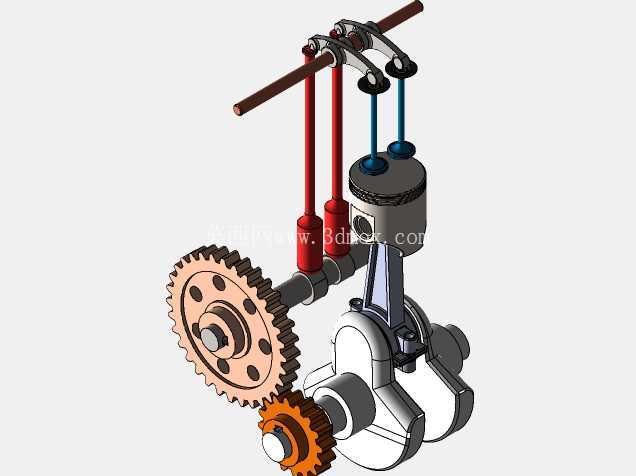

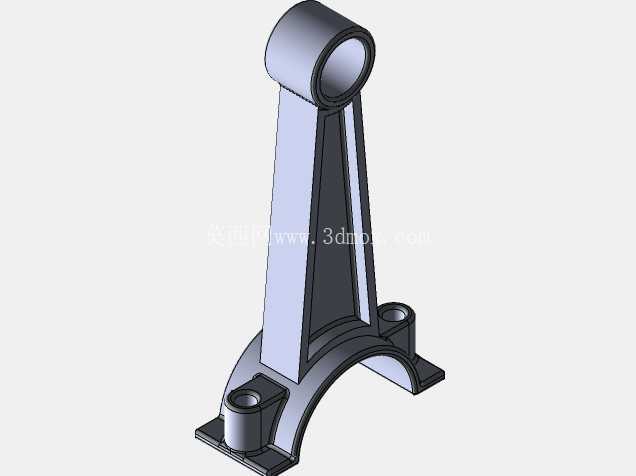

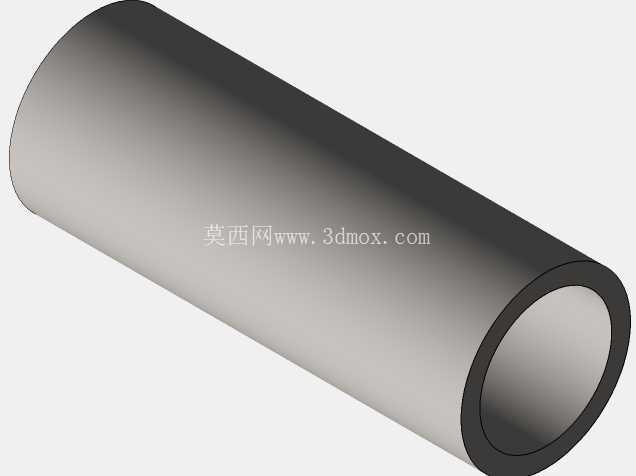

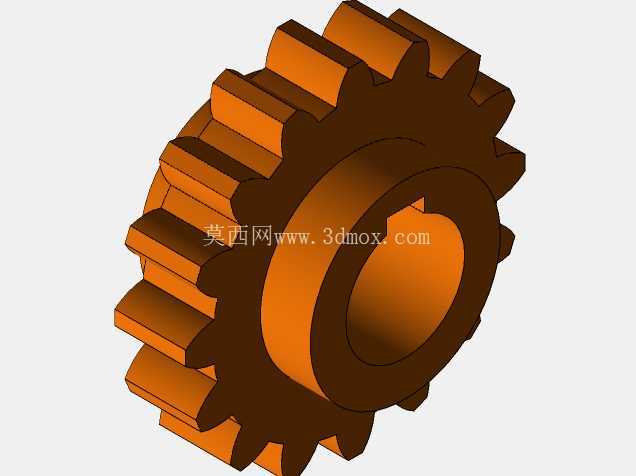

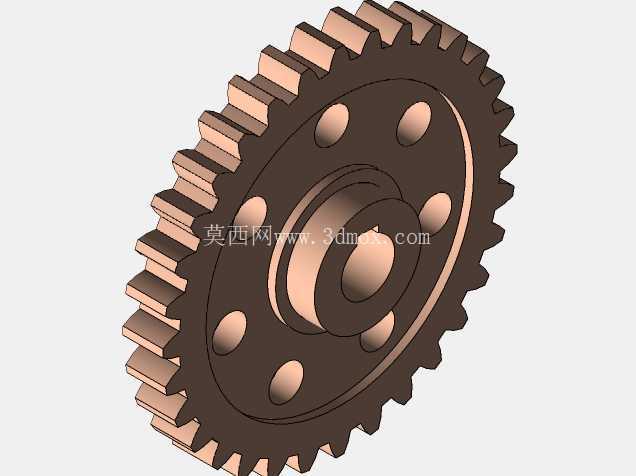

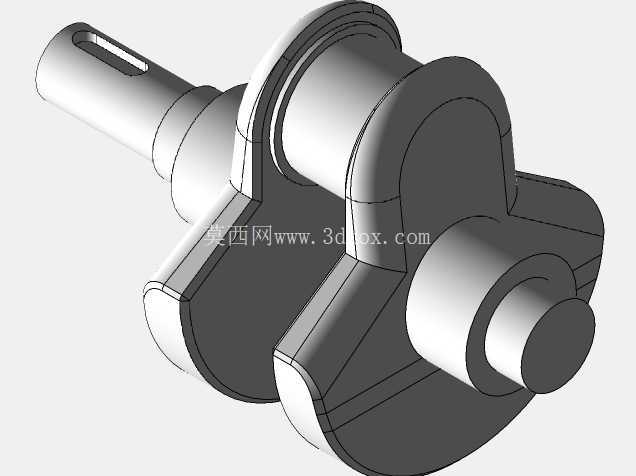

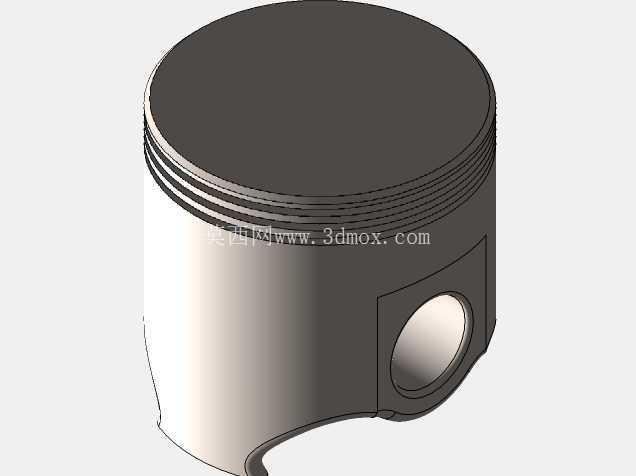

　　从结构组成来看，模型完整呈现了活塞、连杆、曲轴、正时齿轮组、进排气门、顶置摇臂、气门推杆以及缸体支撑部分的装配关系。活塞在气缸套内做直线往复运动，通过活塞销与连杆小头连接，连杆大头抱合曲轴曲柄销，把活塞的上下直线位移转化为曲轴的连续旋转输出。曲轴端部布置一大一小两个啮合齿轮，大齿轮与曲轴保持固定传动比，小齿轮负责驱动凸轮轴侧的动力输入，齿轮副的齿数匹配直接决定气门开闭时刻与活塞行程的相位对应关系，这也是正时设计最容易出错的环节——建模时如果齿轮啮合相位偏差一个齿，配气动作就会和活塞冲程完全错位，实际装机后会出现进气不足、排气倒灌甚至气门撞击活塞顶的严重故障。

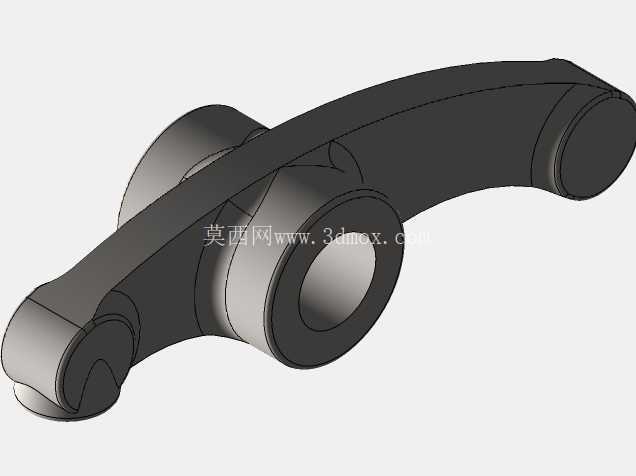

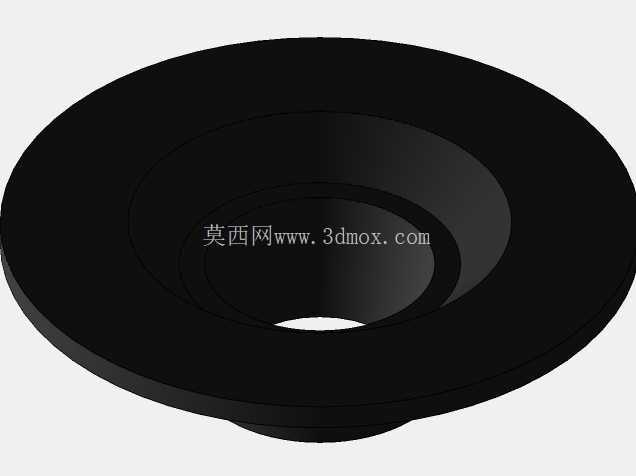

　　配气机构采用侧置凸轮、推杆传递、顶置摇臂驱动气门的经典布局，两根细长推杆分别对应进气门与排气门，下端跟随凸轮型线升降，上端推动摇臂绕支座摆动，摇臂另一端压缩气门弹簧实现气门的定时开启，弹簧回位则保证气门紧密贴合阀座。这套结构在三维建模时需要特别留意运动间隙的预留：气门与摇臂之间的冷态间隙、推杆两端球头与座孔的配合余量、活塞在上止点位置时与气门头部的安全距离，都要在装配环境里逐帧做干涉检查。很多初学者搭建同类机构时只关注静态装配无碰撞，却忽略曲轴运转到气门叠开角附近的动态空间，往往在运动仿真阶段才发现活塞顶和气门伞部发生穿透，返工调整配气相位的工作量远大于前期校核。

　　外形尺寸与安装边界方面，整套机构沿曲轴轴向的宽度主要由齿轮、曲柄臂以及主支撑座的跨度决定，径向高度从曲轴箱底部一直延伸到摇臂安装轴顶端，顶部横向伸出的两根杆状结构为摇臂转轴的支撑段，安装时需要在缸盖上方预留足够的摇臂摆动空间，避免外围护罩与运动件发生摩擦。齿轮组布置在曲轴箱外侧，啮合点处要预留润滑油飞溅的空间，箱体侧壁与齿轮齿顶圆之间保留合理间隙，既防止运转时刮蹭箱壁，也能让润滑油顺利附着到齿面形成润滑膜。活塞行程长度决定了整机的高度方向尺寸，连杆长度与曲柄半径的比值通常控制在3到4之间，比值过小会导致活塞侧推力大幅增加，加剧缸套磨损；比值过大则会让整机高度冗余，结构紧凑性下降，这套演示结构的杆长比例选取偏向教学展示，运动轨迹平缓，侧推力变化曲线直观，非常适合用来演示连杆摆角随曲轴转角的变化规律。

　　设计思路上，该结构刻意弱化了量产机型上复杂的冷却水道、润滑管路以及点火供油附件，把所有注意力集中在运动传递链路上：从齿轮输入的旋转运动，到凸轮轮廓驱动推杆的往复运动，再到摇臂摆动控制气门开闭，同时活塞带动连杆驱动曲轴旋转，两条运动链路通过正时齿轮保持严格的相位同步。观察这套模型时，可以顺着动力传递路径逐段核对自由度：整个机构装配完成后，仅保留曲轴一个主动旋转自由度，其余所有运动件的位移都被曲柄连杆几何关系和凸轮型线完全约束，不存在过约束或冗余自由度，这也是衡量一套往复运动机构建模是否合格的核心标准。在实训场景中，学员可以通过剖切视图观察活塞在吸气、压缩、做功、排气四个冲程里的位置变化，对应查看进排气门的开闭状态，把课本上的配气相位图和三维实体运动一一对应，远比二维原理图更容易理解。针对小型动力设备的改型设计，这套基础机构也可以作为原型，通过调整缸径、行程、齿轮齿数比以及凸轮型线，衍生出不同排量、不同转速特性的单缸动力方案，结构通用性很强。
