内燃机分体式连杆带螺栓螺母结构

　　这套连杆结构在往复式动力机械里承担着把活塞往复直线运动转化为曲轴旋转扭矩的核心作用，常见于中小排量内燃机、往复式压缩机以及部分冲压设备的传动端，工作全程要承受交变的燃气爆发压力、活塞往复惯性力以及曲轴旋转带来的横向侧向力，是动力总成里受力工况最严苛的传动部件之一。

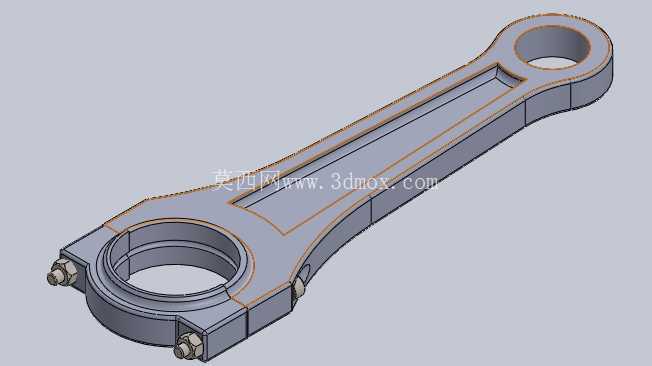

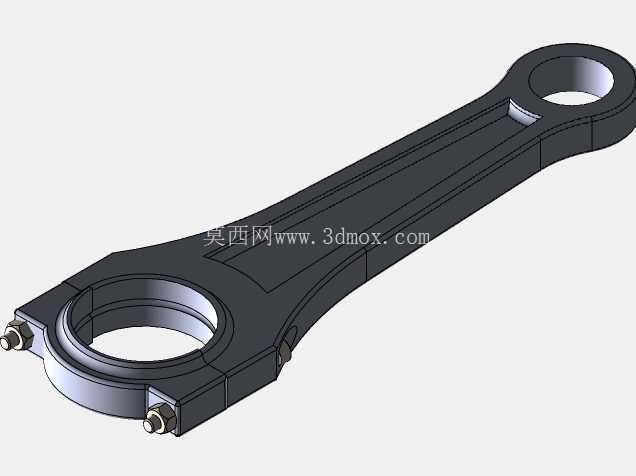

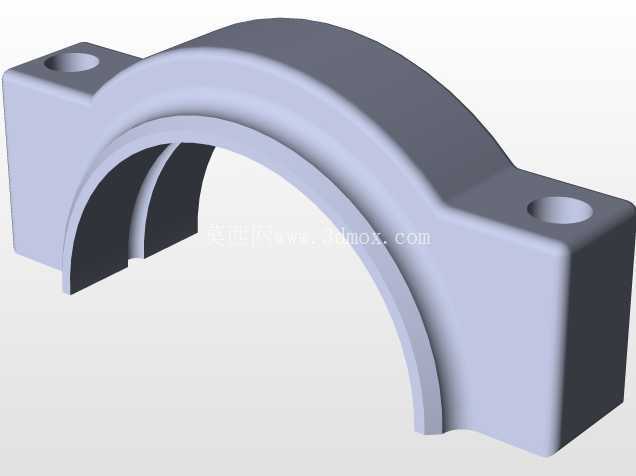

　　从结构拆分来看，该连杆采用平切口分体式大头设计，大头端被拆分为连杆盖与杆身本体两部分，搭配四颗M4规格的螺栓与配套螺母完成锁紧固定，这种分体结构的核心优势是装配时可以从曲轴箱侧方穿过缸体窗口，先把连杆小头套入活塞销完成活塞组预装，再将大头环抱在曲轴连杆轴颈上，扣合连杆盖后按对角顺序分次拧紧螺栓，既保证了曲轴轴颈可以做整根精加工获得更高的圆度与同轴度，也让现场拆装检修时无需拆解整根曲轴就能完成轴瓦更换、活塞环检修等维护作业。

　　杆身部分没有采用简单的等截面矩形棒料，而是顺着载荷传递路径做了工字形截面的减重优化：从小头端的活塞销座位置开始，杆身两侧的加强筋沿着大小头的中心连线平缓过渡，中间腹板区域做了内凹减薄，在几乎不牺牲纵向拉压刚度与横向抗弯能力的前提下，大幅削去了非承载区域的多余材料，直接降低了连杆往复运动质量，进而减小了高转速工况下作用在曲轴销上的惯性冲击载荷。小头端设计为整圆环形通孔，用于压入衬套后和活塞销形成滑动配合，孔口位置做了圆角过渡，避免应力集中在销孔边缘萌生疲劳裂纹；大头端的内孔用于装配轴瓦，内孔表面和轴瓦背面过盈贴合，工作时轴瓦内表面和曲轴连杆轴颈之间建立压力润滑油膜，把金属间的干摩擦转化为流体润滑，大幅降低运转磨损。

　　建模过程中首先要锁定的核心尺寸边界是大小头孔的中心距，这个尺寸直接决定了发动机的曲柄半径与活塞行程，公差通常控制在微米级，中心距偏差会直接改变发动机压缩比，进而影响燃烧效率。其次是大小头孔的内径与同轴度要求：小头孔要和选配的活塞销外径形成指定间隙配合，大头孔合拢后的圆度、圆柱度必须保证轴瓦装配后不会出现局部翘曲，两个孔的轴线平行度偏差如果超出允许范围，运转时会造成活塞偏磨、轴瓦局部烧蚀的故障。螺栓孔的位置度也需要严格约束，四颗螺栓沿大头结合面圆周对称分布，孔位偏差会导致连杆盖装配时出现错位，合拢后的大头孔出现错台，运转中冲击轴瓦边缘。

　　外形安装边界方面，连杆在曲轴箱内做平面往复摆动，杆身两侧和曲轴箱内壁、平衡块之间必须预留足够的运动间隙，建模时需要同步做运动包络校核：模拟曲轴从0度到720度完整运转循环里连杆的所有摆动位置，确认杆身、螺栓头部、螺母外轮廓不会和缸体侧壁、曲轴平衡块、活塞裙部发生运动干涉。连杆大头的侧向宽度也要和曲轴连杆轴颈的长度匹配，两端面和曲轴曲柄臂之间保留规定的轴向间隙，既不能间隙过小造成热态下卡滞，也不能间隙过大导致连杆轴向窜动敲击曲柄。螺栓拧紧后螺母的外轮廓不能高出大头端面过多，避免回转时碰擦周边零部件。

　　设计思路上，杆身从大小头向中间过渡的位置全部采用大圆角平滑衔接，杜绝直角台阶带来的应力集中；结合面处加工有定位止口，保证连杆盖和杆身每次装配都能精准复位，不会出现横向错位。小头顶端通常会钻设小的润滑油孔，把曲轴侧输送上来的压力油引导到活塞销衬套位置，给小头摩擦副供给润滑。整套结构完整体现了连杆部件从受力传扭、装配工艺、运维检修到运动避让的全维度工程设计逻辑。
