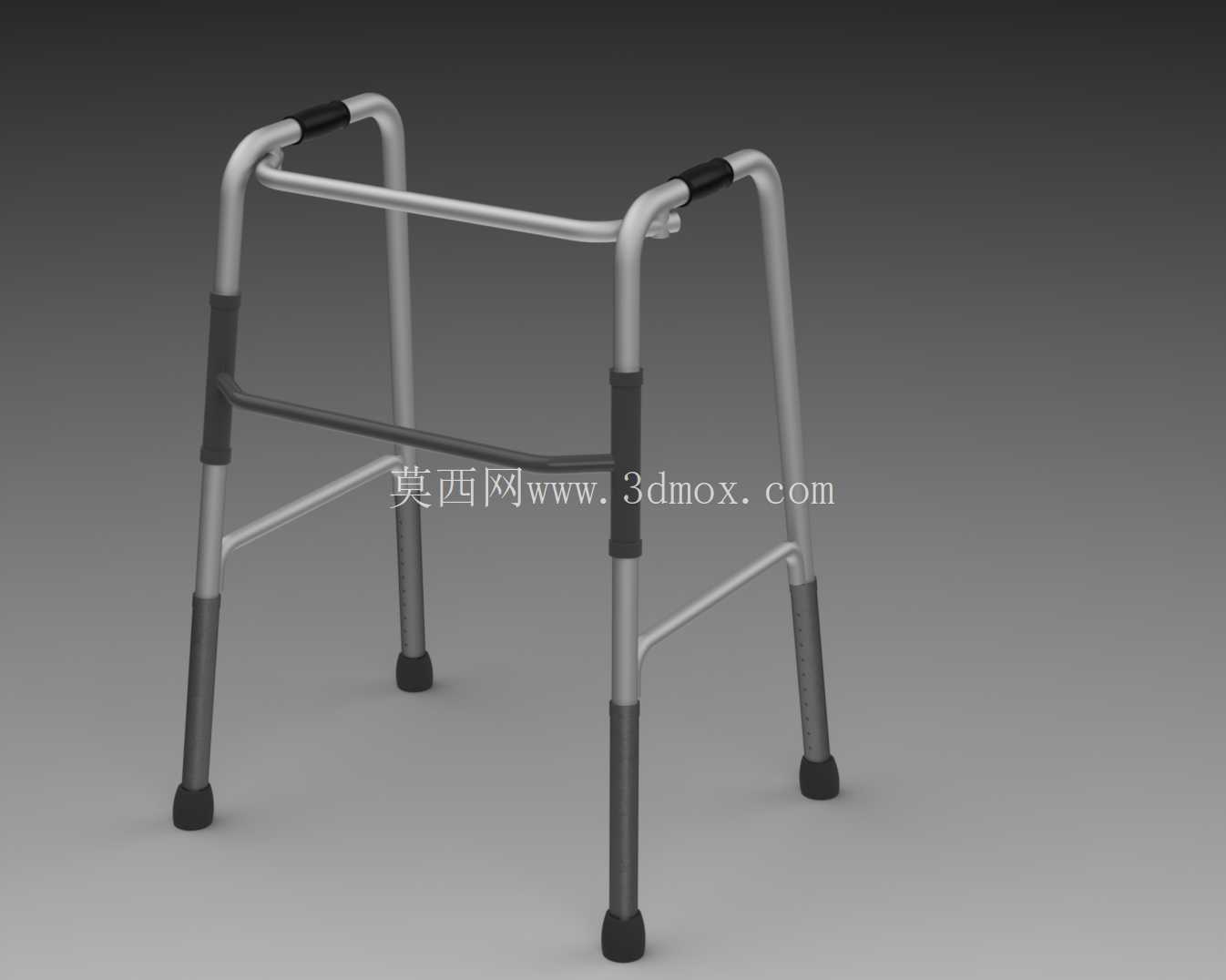

可折叠式老年助行支撑拐杖结构

　　这套助行支撑结构的建模工作，最初是从社区康复站点的实际使用反馈切入的。日常在康复科走廊、老年日间照料中心以及家庭居室内，行动不便的老人、下肢术后恢复期患者都需要借助前置支撑框架分担下肢承重，普通固定式助行架宽度偏大，进出家用卫生间门、搭乘居民楼电梯或者随陪护人员短途转运时，整体占用空间很难压缩，收纳进私家车后备箱也会挤占大量储物容积，因此折叠收纳的结构逻辑在建模初期就被放在首位。

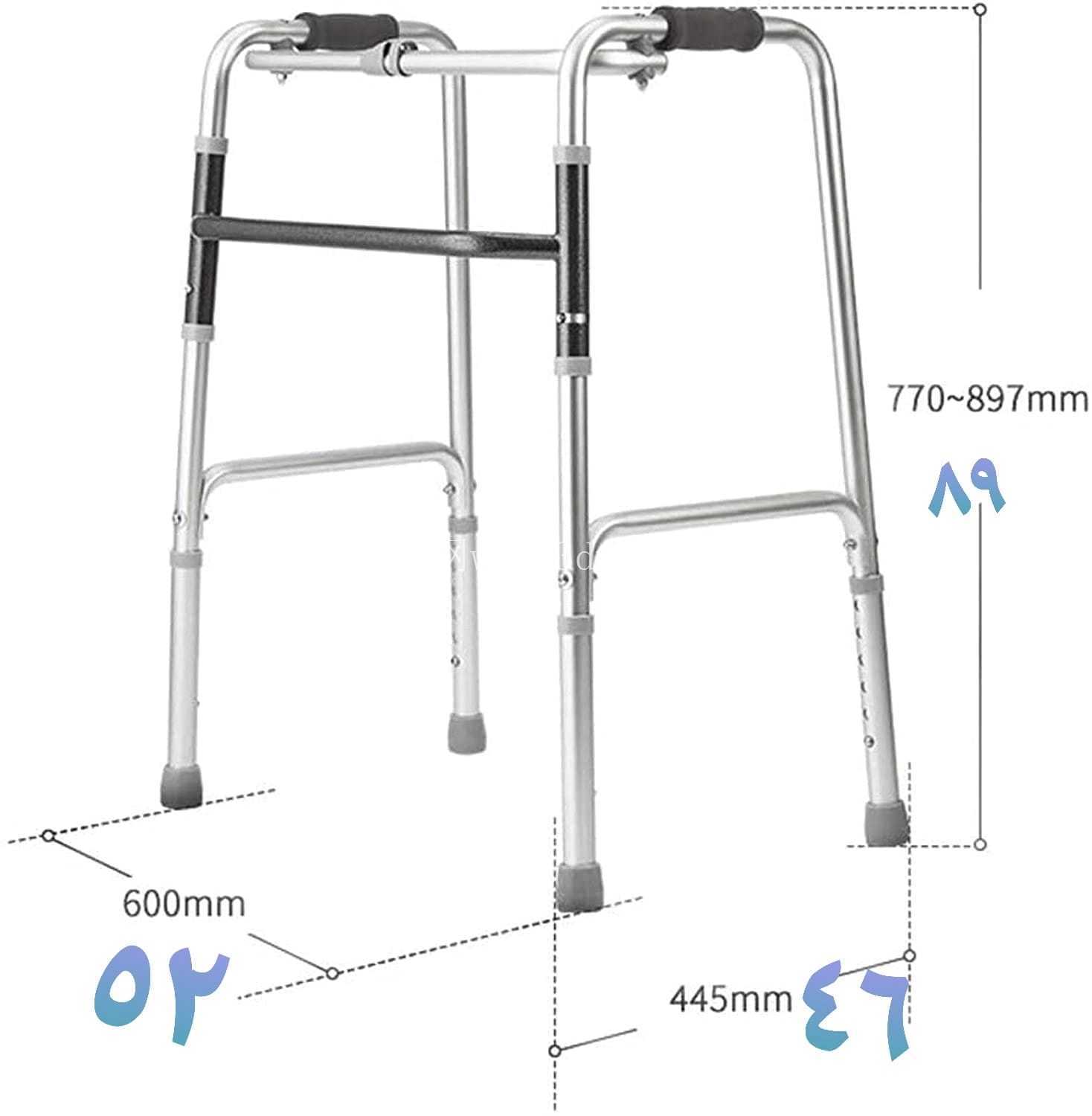

　　整体框架采用双侧对称的四腿支撑布局，扶手区域设置两处防滑握持位，握持高度匹配成年人自然站立时肘部微屈的姿态，使用者双手撑住扶手时，肩部不需要刻意抬升或者下沉，上肢发力可以顺畅传递到框架整体，分担三成到五成的下肢承重。四条支撑腿并非等直径直杆结构，而是做了分段套接的伸缩调节设计，不同身高的使用者可以根据自身下肢长度调整腿段伸出量，调节到位后通过侧置的弹性锁销卡位，锁销嵌入腿段的定位孔后，轴向承重不会出现滑脱窜动，腿段的套接配合间隙控制在很小范围，推行过程中不会出现明显晃量。

　　框架的横向连接杆件分为上下两层，上层横杆紧邻扶手下方，主要承担双手下压时的横向拉扯载荷，避免两侧支架在承重时向外张开；下层横杆位置靠近腿段中部，一方面作为折叠动作的铰接限位基准，另一方面也可供使用者起身时额外握持借力。框架顶部的两个铰接节点是整套折叠功能的核心，两侧支架可以绕铰接轴相对转动，收纳状态下双侧腿架可以向内并拢，整体横向宽度能够缩减至展开状态的三分之一左右，倚靠墙面放置或者塞入家具缝隙收纳时都不会过多占用活动空间。

　　支撑腿的底端配置了防滑橡胶脚垫，脚垫的接触端面做了防滑纹路处理，在瓷砖、木地板、PVC地坪等常见室内地面都能提供足够的摩擦阻力，即便使用者瞬间发力下压，脚垫也不会出现侧滑。脚垫和金属腿段采用套接装配，橡胶材质本身具备一定的形变缓冲能力，行走落地时可以抵消小幅冲击，避免金属腿端直接刮擦地面产生异响或者划伤地坪表面。扶手位置的握持套采用软质包覆结构，和手部接触的区域做了圆弧过渡，长时间握持撑扶不会硌压掌根，软质材料同时具备防滑特性，手心出汗时也不会出现手打滑的情况。

　　建模过程中所有管材的弯折位置都做了圆角过渡，没有尖锐的棱角突出，避免老人使用过程中磕碰剐蹭。框架的整体外轮廓在展开状态下，前后进深控制在常规人体站立时的足尖前后间距范围内，使用者站在框架内部时，双腿不会碰到前侧横杆，向前推行迈步时，框架的移动步距和使用者的行走步幅匹配，不需要刻意大幅度抬动框架。折叠状态下的整体厚度仅为双侧管材叠合后的尺寸，即便在狭小的居室内，也可以临时靠在墙角，不会阻碍日常通行动线。

　　从结构受力的角度校核，整套框架的承重路径从扶手位置向下传递，经过弯管段分流到四条支撑腿，最终由四个脚垫传导到地面，横向连接杆件把双侧支架连为整体，单侧受力时不会出现单腿翘起的情况。铰接位置的配合间隙经过合理设定，折叠转动时没有卡滞，展开使用时铰接点不会出现自由转动，保证支撑状态的整体刚性。这套结构既可以独立作为室内助行辅具使用，也可以在后续衍生设计中附加脚轮、坐板等配件，满足短距离休憩、户外推行等拓展需求，适配康复护理、居家养老等多种场景的使用要求。
