单缸内燃机曲柄连杆活塞演示机构

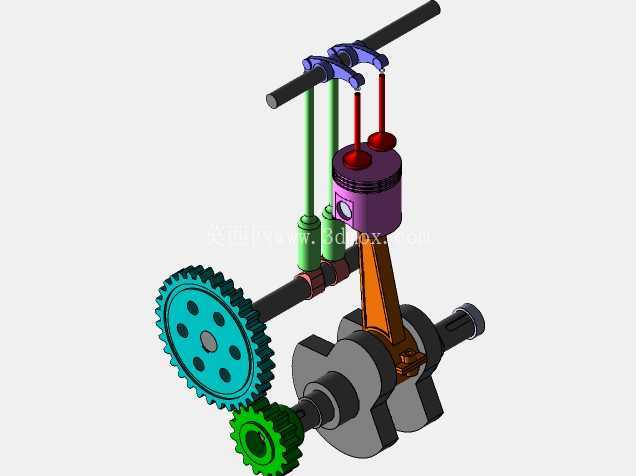

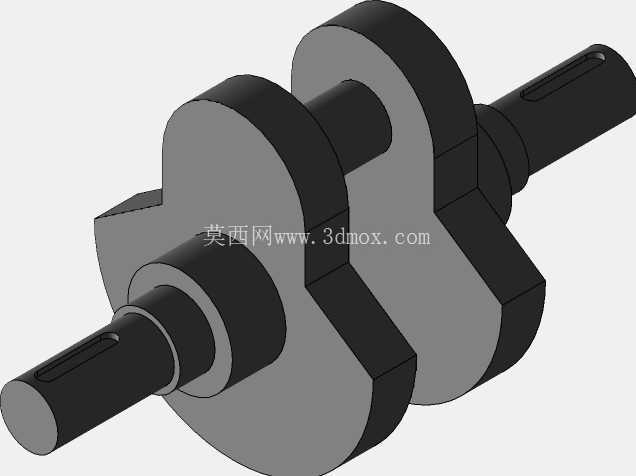

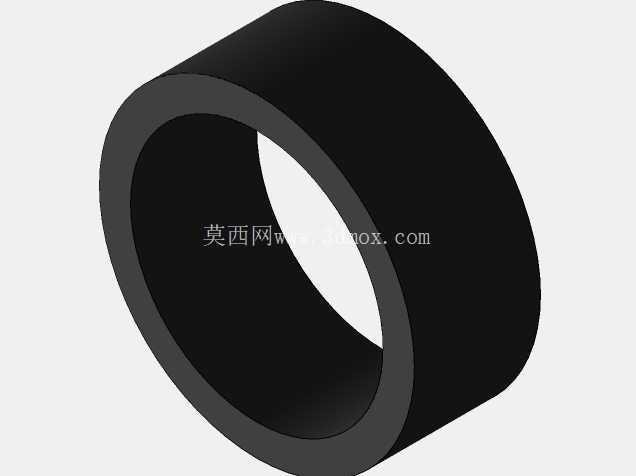

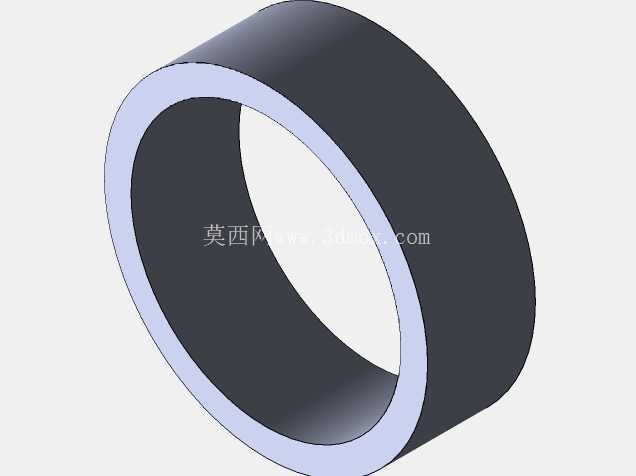

　　这套单缸动力演示结构把内燃机最核心的能量转换链路完整铺开，从顶部气门摇臂、进排气通路，到中部活塞气缸、下部曲柄连杆与正时齿轮组，所有运动副的配合关系都做了可视化呈现，在教学实训、小型动力装置原理验证、非标设备动力选型推演场景里都能直接作为结构参考。做这类结构建模时，首先要锚定曲柄回转中心作为整机装配基准，曲轴主轴颈的同轴度是所有运动校核的起点，连杆大头与曲柄销的配合间隙要预留0.02-0.05mm的运转余量，避免运动干涉；活塞在气缸内做往复直线运动，活塞销孔与连杆小头的同轴度偏差必须控制在0.01mm以内，否则高速运转时会出现偏磨、卡滞。

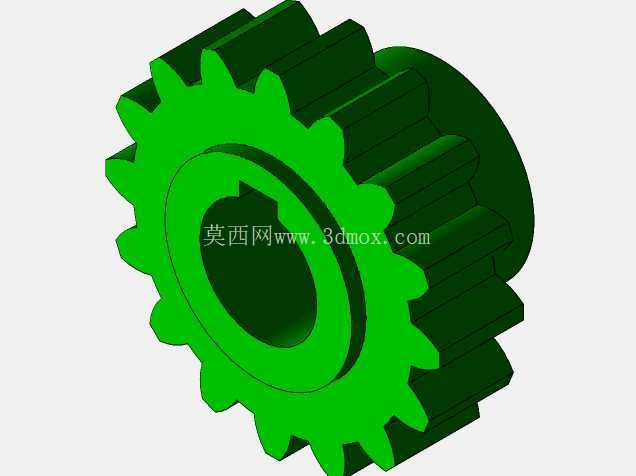

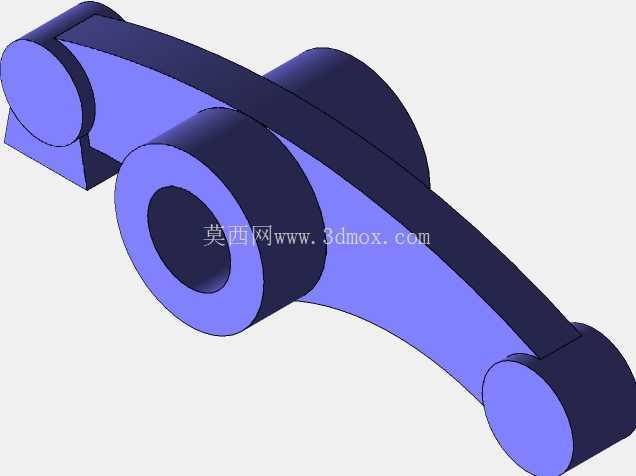

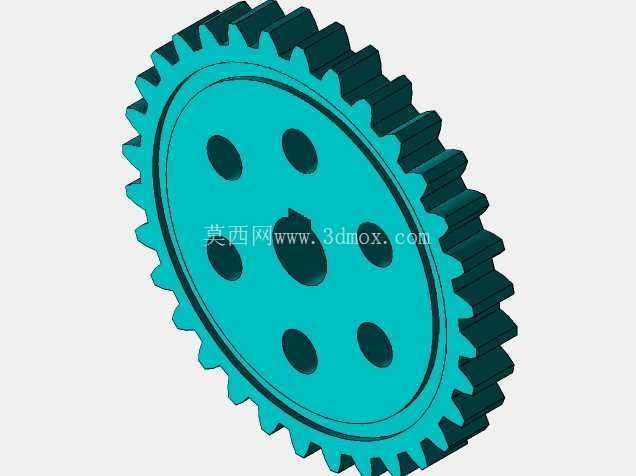

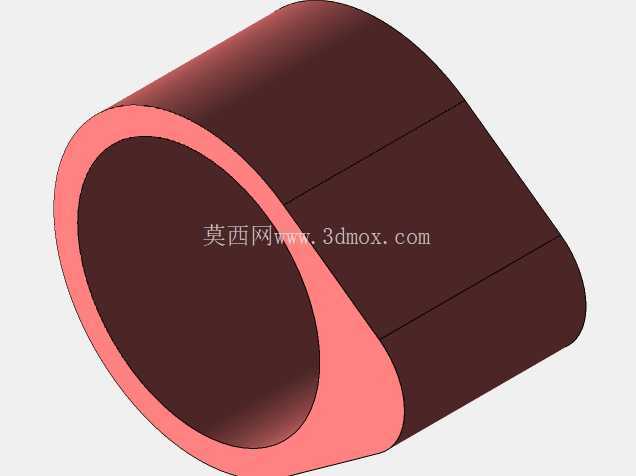

　　整机的正时传动采用大小齿轮啮合布局，大齿轮与曲轴输出端固连，小齿轮驱动上方凸轮轴，齿轮啮合侧隙按照模数0.8的直齿轮标准预留0.03-0.06mm，既保证传动精准，又避免热胀卡齿。顶部的摇臂轴横跨气缸盖上方，两根推杆分别对应进气、排气气门，弹簧复位结构保证气门闭合时的密封压力，配气相位的对位标记在建模时就做了显性标识，装配时只需对齐齿轮上的正时记号，就能保证活塞行程与气门开闭的时序匹配。

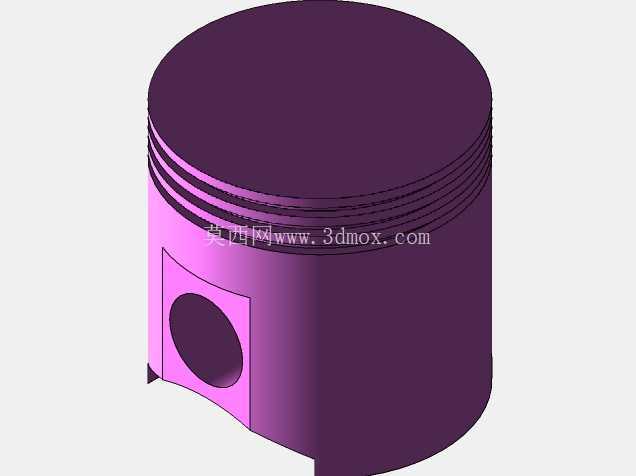

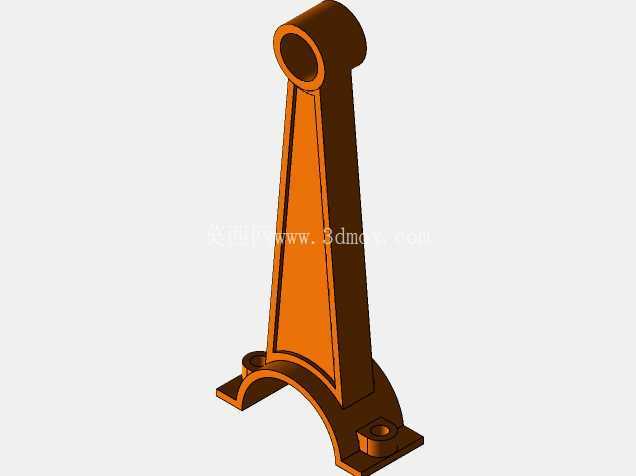

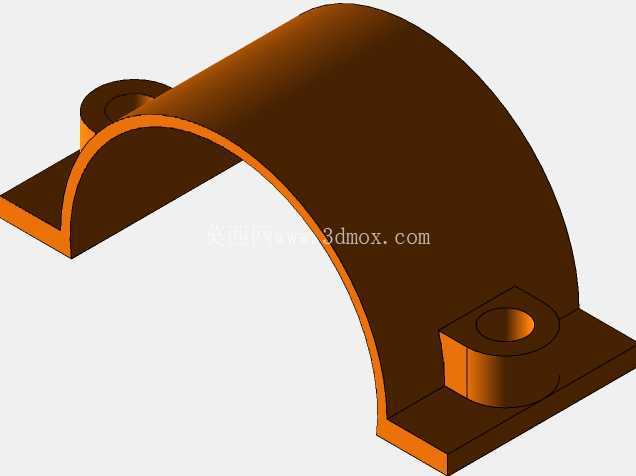

　　从安装边界来看，曲轴两端的轴伸段是整机对外的安装定位面，箱体支撑位跨距控制在120mm左右，气缸轴线与曲轴轴线的垂直相交公差不超过0.02mm，整机横向最大轮廓由大齿轮齿顶圆决定，直径约95mm，纵向从曲轴底部到摇臂轴顶端的高度约210mm，进排气侧的管路接头预留了标准外螺纹接口，可直接对接小型气源或排气通路。实际工程应用里，这类简化单缸结构常被用作小型发电机组、微型植保机械、教学实验台的核心动力原型，建模过程中特意把所有零件做了分色处理：活塞组件用紫色标识、连杆用橙色、传动齿轮用青绿色、配气管路用绿色、气门驱动件用红色，方便在装配演练、运动仿真时快速区分不同功能模块。

　　结构设计上没有采用复杂的整机箱体包裹，而是把所有运动构件外露，一方面便于观察曲柄连杆的运动轨迹——活塞的往复直线运动通过连杆转化为曲轴的旋转运动，整套机构的死点位置、行程速比都能直观呈现；另一方面外露结构也方便在原理验证阶段快速调整配气正时、齿轮啮合间隙，不需要拆解厚重箱体。曲轴的平衡块在建模时就按照单缸机的往复惯性力平衡逻辑做了偏心配重，配重块的质心位置与曲柄销方向相反，可抵消70%以上的一阶往复惯性力，降低运转振动。活塞环槽位置预留了两道气环、一道油环的安装空间，缸体内壁的粗糙度要求按照Ra0.8设定，保证活塞往复运动的密封性能。气门导管与气缸盖的配合采用过盈压装结构，过盈量控制在0.01-0.03mm，避免工作中导管松脱。摇臂与气门杆的接触端预留了气门间隙调整螺钉的安装位，冷态下进气门间隙0.05mm、排气门间隙0.08mm的调整空间在结构里完全保留。齿轮传动组的中心距严格按照两齿轮分度圆半径之和设定，中心距偏差控制在±0.02mm，保证传动平稳无冲击。整机的安装脚位布置在曲轴箱体两侧，四个安装孔的位置度公差不超过0.1mm，可直接固定在实验台机架或者小型设备的动力舱支架上。在做运动仿真时，可以直接给曲轴输入端施加旋转驱动，软件会自动解算活塞的往复运动规律、气门的升程曲线，验证配气相位是否存在气门与活塞碰撞的干涉风险，这套结构把内燃机曲柄连杆机构、配气机构、齿轮正时传动三大核心系统的装配关系全部梳理清楚，既可以作为职业院校机械原理课程的演示教具，也能为小型单缸动力设备的自研开发提供直接的结构参照，省去从零开始梳理运动链路的大量重复工作。
