两自由度纸面绘图书写机械臂

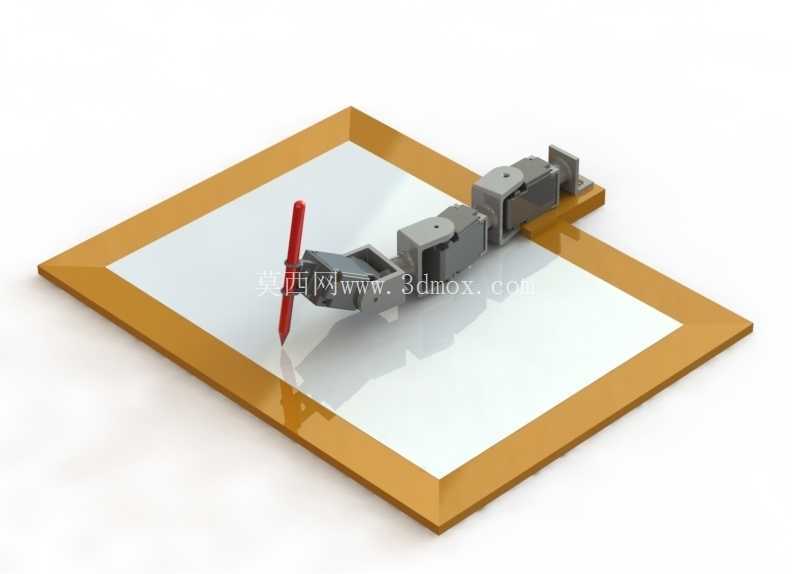

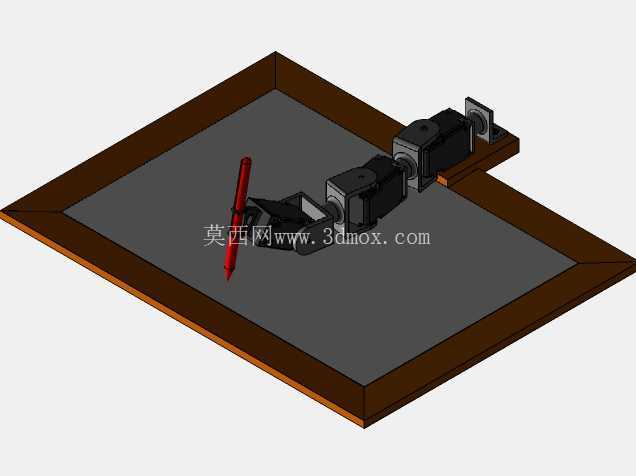

　　这套机构面向平面绘图与纸面书写任务，核心是一台两自由度串联机械臂，末端配置可调节笔夹，能够在A4幅面纸张范围内完成草图绘制、文字书写和轨迹演示。整体结构布置在一块矩形底板上，底板同时承担纸张定位、机构安装和运动边界约束的作用，纸张放置区域由凸起边框围合，可避免纸张在绘制过程中发生偏移，也让机械臂的有效工作范围与纸面尺寸保持一致。

　　从实际使用场景看，这类装置适合教学实验、运动控制演示、平面轨迹验证和小型自动化书写开发。机械、控制或机器人相关课程中，可以借助它直观展示关节坐标与笛卡尔坐标之间的转换关系；在工程验证环节，可用于测试直线、圆弧、折线等轨迹的插补效果；在展示场景中，它能够按照预设路径在纸上留下笔迹，便于观察末端执行器的定位精度、运动平顺性和笔压控制情况。与多轴工业机器人相比，该机构只保留平面绘图所需的两个运动自由度，结构更简单，控制逻辑更清晰，维护和调试成本也更低。

　　机械臂由多段臂体、回转关节、驱动安装位和末端笔架组成。关节沿竖直轴线旋转，使末端铅笔在水平面内形成两自由度运动。两个关节协同转动时，笔尖可覆盖纸面内的指定区域；通过逆运动学计算，目标点坐标可转换为两组关节角，再由驱动部件带动臂段转动。臂体采用分段式块状结构，关节处设置同轴连接和支撑面，能够减少悬臂状态下的晃动。末端笔夹位于机械臂前端，铅笔沿近似竖直方向安装，笔尖接触纸面后随臂体运动留下连续线条。笔架具备调节空间，可适应不同笔杆直径，并能在一定范围内调整笔尖伸出长度，从而控制接触状态。

　　设计思路上，该装置没有追求复杂的空间姿态变化，而是围绕A4纸面绘图这一明确任务进行简化。纸张边框确定了机械臂的工作幅面，臂长需要结合底板尺寸和关节位置综合匹配：臂段过短会导致纸面边角无法覆盖，臂段过长则会降低末端刚度，并可能使关节在边界位置出现大角度转折。模型中臂体长度、关节间距和底板安装位置相互协调，使笔尖能够到达纸张主要绘制区域。底板边框不仅是外观件，也承担定位功能，纸张放入后四边受到约束，机械臂每次启动前都能获得一致的绘图基准。

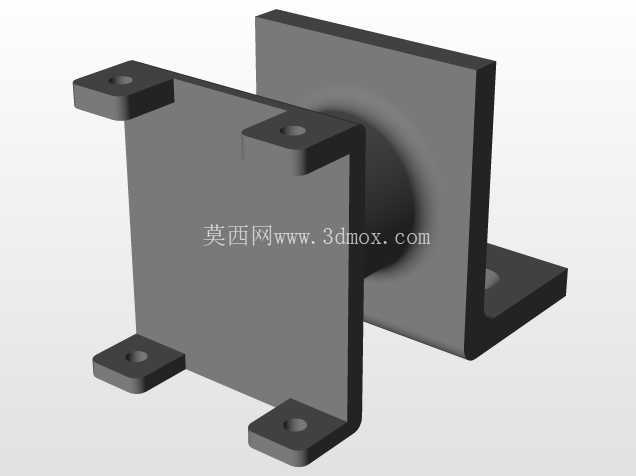

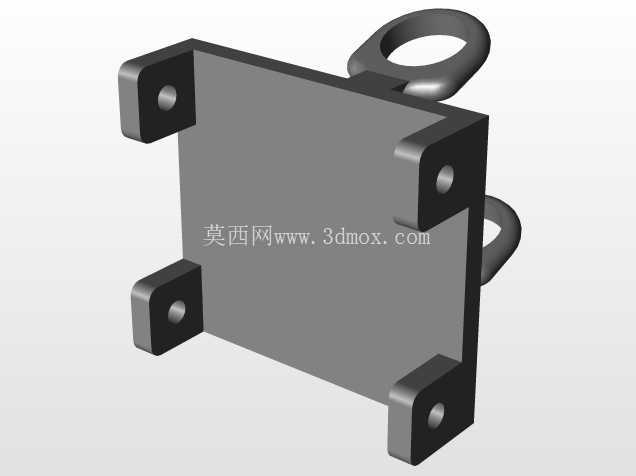

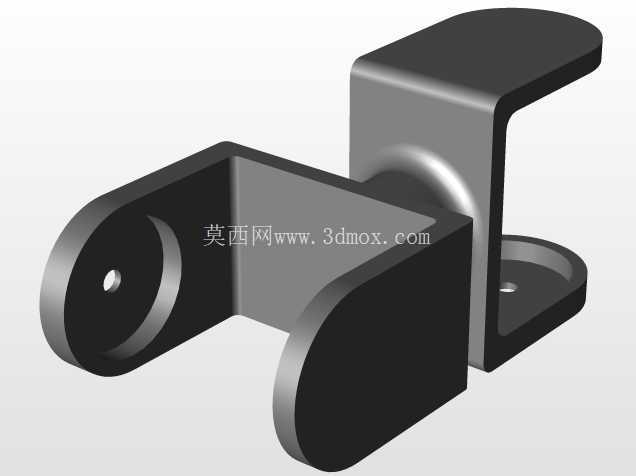

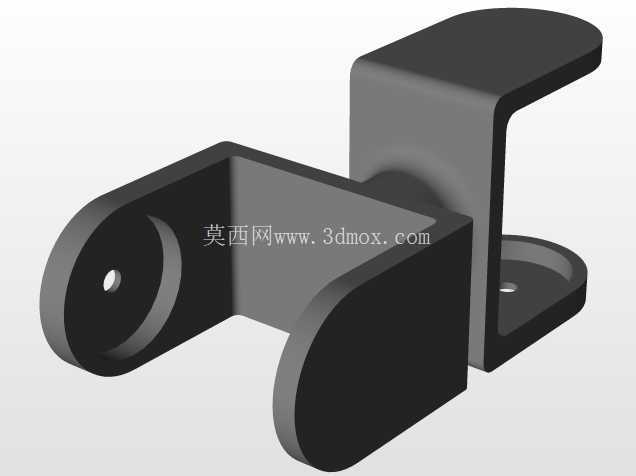

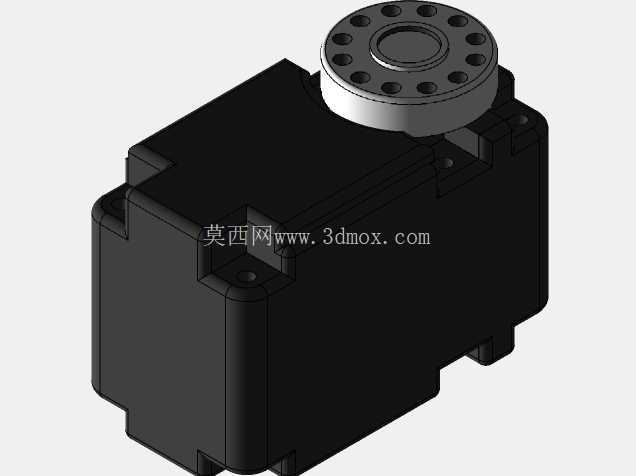

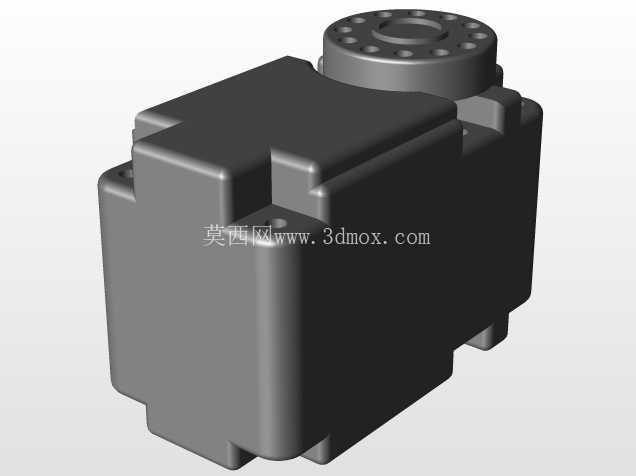

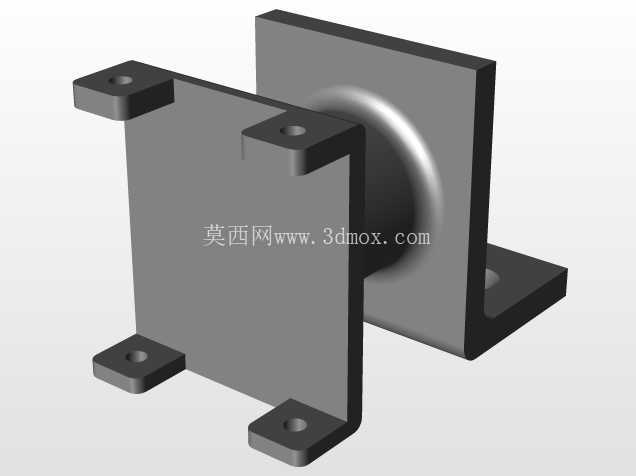

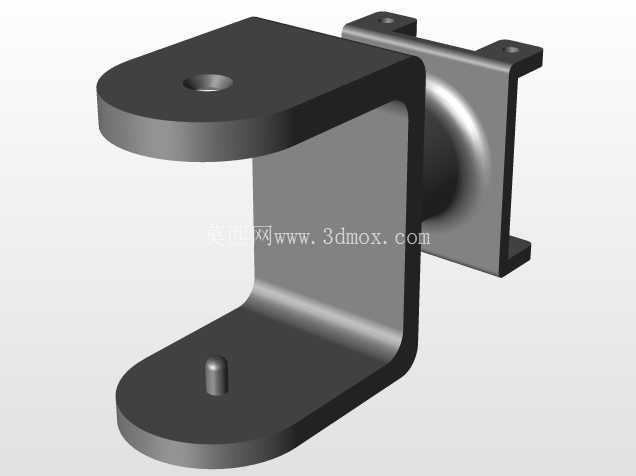

　　结构细节方面，各臂段之间通过关节座连接，驱动元件可布置在关节轴线附近，缩短传动链路。末端夹持结构需要兼顾装笔方便与夹持可靠，铅笔在快速转向时不能松动，同时笔尖与纸面之间应保持适度接触。若笔压过大，纸面可能被划破或笔尖折断；若笔压过小，笔迹会断续。因此笔架设计通常需要预留微调或弹性退让空间，使笔尖在平面误差和纸张微小起伏下仍能稳定接触。底板采用平整板面支撑纸张，边框高度不宜干涉臂体和笔夹运动，尤其在机械臂运动到纸张边缘时，末端零件与边框之间需要保留安全间隙。

　　安装边界主要由底板外形、纸张区域和关节旋转范围决定。机械臂固定在底板一侧，臂体向纸面中央伸展，运动时两个臂段会围绕关节扫过一定扇形区域，周边不应放置过高障碍物。底板外围需要留出操作空间，用于更换纸张、装夹铅笔和检查关节。若将该机构集成到实验台或演示设备中，应保证底板水平放置，因为倾斜会改变笔尖接触力，并影响纸张定位。接线和控制部件可布置在臂体后方或底板下方，避免线缆跨过绘图区域干扰运动。

　　从建模角度看，该作品完整呈现了底板、边框、臂段、关节、驱动安装块、笔夹和铅笔等关键零件的空间关系。结构设计者可在此基础上继续细化关节轴承、驱动连接件、笔夹弹性件和底板固定孔；控制开发者可根据臂长参数建立运动学模型，校核工作空间边界，并规划笔尖在A4纸面上的绘制路径。整体机构功能指向明确，运动形式直观，既适合作为平面机器人机构的教学案例，也可作为小型绘图写字设备的结构原型。
