搭载抛物面反射器的全向视觉导航装置

　　在移动机器人、AGV集群作业的场景中，环境感知的视野覆盖度直接决定了导航系统的鲁棒性，常规单目相机受视场角限制，往往需要搭配多组镜头拼接才能获取周边360度的环境信息，不仅增加了硬件成本，多画面拼接的算法延迟也会影响动态避障的响应速度。这套全向导航装置的核心设计思路，就是通过单组抛物面反射镜配合普通折反射相机，一次性捕获水平方向360度的全景图像，省去多相机校准、画面拼接的冗余流程，为多机器人协同作业场景提供轻量化的环境感知解决方案。

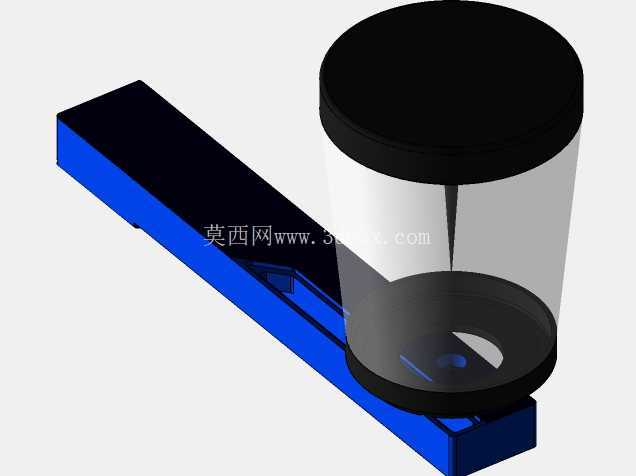

　　从结构组成来看，装置分为反射成像主体与安装固定基座两部分，反射成像主体为立式圆柱结构，上部采用黑色遮光端盖，避免环境杂光从顶部入射造成画面眩光，中段为透明防护外罩，既可以阻隔车间粉尘、飞溅碎屑对内部反射镜面的污损，也不会对光路传输造成遮挡，内部的抛物面反射镜经过曲面参数校准，能够将水平方向入射的光线均匀反射到底部的成像相机靶面，相机安装在圆柱结构的底部中心位置，镜头光轴与抛物面反射镜的中心轴线完全重合，保证反射成像的畸变更具规律性，降低后续图像校正的算法难度。

　　安装基座采用长条形铝型材结构设计，沿长度方向预留了多组安装槽位，既可以通过T型螺栓直接固定在移动机器人的顶部安装平面，也能搭配减震垫块调整安装高度，适配不同承载平台的安装边界。基座的宽度控制在较窄的尺寸范围内，不会占用机器人顶部过多的安装空间，预留的槽位也方便后续加装补光模块、防撞传感器等周边配件，不需要额外打孔改造。反射成像主体的圆柱外径与基座宽度形成合理的尺寸配比，整体重心落在基座的中心区域，即使机器人在加减速、转向过程中也不会出现晃动偏移，保证成像画面的稳定性。

　　实际应用中，这套装置不需要对现有机器人的控制系统做大幅改造，只需要将相机的图像输出接入导航主机，通过配套的图像校正算法，就能将抛物面反射形成的环形畸变图像展开为正常的全景画面，实时识别周边的障碍物位置、二维码导航标识、其他作业机器人的移动轨迹。相比多相机拼接方案，单相机加反射器的结构不存在画面拼接的接缝问题，也不会因为不同相机的曝光参数差异出现画面明暗不均的情况，在光线条件复杂的生产车间、仓储物流场景下，成像一致性表现更稳定。

　　设计过程中重点考虑了反射镜面的防护需求，透明外罩采用高透光率的硬质材料制作，表面做了防刮耐磨处理，日常清洁维护只需要擦拭外罩表面即可，不需要拆卸调整内部反射镜的位置，避免反复拆装造成的光轴偏移。底部的相机安装座设计了微调结构，在初次装配或者后期维护时，可以小范围调整相机的高度与水平角度，保证反射画面的中心与相机靶面中心完全对齐，减少不必要的图像裁切损失。整套装置的结构没有复杂的传动部件，日常运行几乎没有机械磨损，长期使用的维护成本极低，适合在工业场景下长时间连续作业。

　　从安装边界来看，反射成像主体的高度控制在合理区间，不会因为过高导致机器人通行时碰到货架层板、车间管线等低空障碍物，基座的安装孔位兼容主流移动机器人的顶部安装标准，不需要额外制作转接板就能完成装配。在多机器人协同作业的场景下，这套全向导航装置可以同时识别周边多个方向的机器人位置，提前做出避障决策，避免作业路径出现冲突，相比传统的激光雷达导航方案，视觉方案的成本更低，同时可以获取场景内的纹理、颜色信息，能够识别更多类型的导航标识，适配更复杂的作业场景。
