管式空间桁架赛车车架结构设计

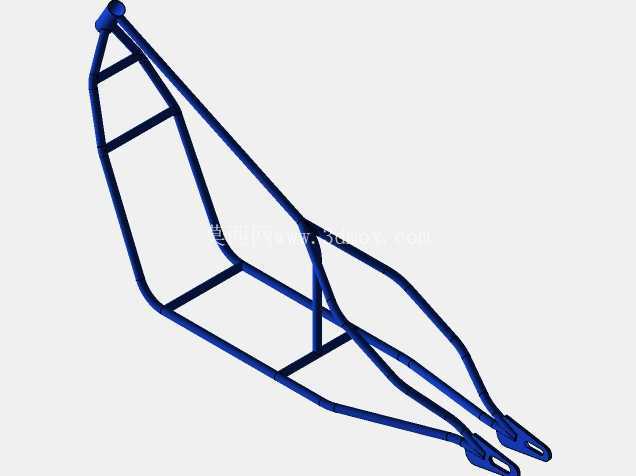

　　这套空间弯管桁架承载框架，在结构方案阶段最先要锁定的是乘员舱的硬点边界：前端收窄的双纵梁延伸段用于对接转向立柱、前悬安装支座，中段围合出的梯形封闭舱室需要预留驾乘人员的腿部、躯干活动空间，后端分叉的双尾梁则用于固定动力总成、后悬摇臂与传动组件，所有管件的交汇节点都要避开周边覆盖件、座椅、油箱的安装投影区域，避免后续装配时出现管件和外设干涉的问题。实际赛场或者越野路况下，这类管式桁架承担的载荷工况非常复杂：正面冲击时前端纵梁要通过可控的塑性变形吸收碰撞能量，不能让冲击力直接传导到乘员舱的主环结构；过弯侧倾时左右侧的斜向撑管要形成拉压受力闭环，抵消座舱两侧的反向力矩；后轮输出大扭矩时尾梁的分叉段要承受动力总成的反作用力矩，长期颠簸路段行驶也不能出现节点开焊、管件共振的问题。

　　设计过程中没有采用厚壁板材冲压拼焊的思路，而是选用小直径圆管做空间弯折拼接，核心考量是圆管截面在各个方向的抗弯截面模量一致性更好，同等重量下的抗扭刚度远高于开口冲压型材，弯管成型后不需要额外做复杂的冲压模具，小批量试制阶段直接通过数控弯管机就能完成管件下料弯折，加工门槛更低。管件的排布逻辑完全顺着载荷传递路径走：从车头最前端的安装点开始，主纵梁以平缓的斜率向后抬升，在座舱前部位置和顶部的防滚主环交汇，多根斜撑从主环节点向底盘下沿的纵梁延伸，把座舱区域分割成多个三角形稳定单元，三角形结构本身不存在几何形变的自由度，哪怕单个管件承受较大载荷，整个框架也不会出现四边形结构那样的侧向剪切变形。

　　底盘区域的横向连接管等距布置，既作为座椅、地板、脚踏组件的安装基准面，也把左右两根纵向主桁架连为整体，避免左右侧受力不均时出现框架扭转变形。车尾的两根尾梁从中段座舱后方向外逐渐张开，间距匹配动力单元的安装宽度，末端的集成安装耳片直接在管端焊接成型，孔位同轴度在焊接工装的定位下可以控制在合理公差范围内，后续装配后悬、链轮组件时不需要额外扩孔修正。框架顶部的斜向管件从车头最高点一直延伸到座舱后侧，除了构成防滚保护结构的上沿，也为车头的覆盖件、仪表安装支架提供了固定点位。

　　在安装边界校核阶段，需要逐一确认所有管件的外轮廓不会超出轮胎最大转向角的运动包络，前轮打满方向时胎壁和前纵梁之间要预留足够的安全间隙，后轮跳动行程内也不能和尾梁发生摩擦；座舱内部的宽度要适配座椅的安装尺寸，两侧桁架的内表面不能挤占驾乘人员的肩部空间，管件交汇的密集节点要预留焊接操作的空间，不能出现两根管夹角过小导致焊枪无法伸入作业的情况。这类桁架结构在 Baja 越野赛车、轻型自制特种车辆、小型实验代步载具上应用非常广泛，相比量产车的冲压焊接车架，管式桁架的修改灵活性极强，试制过程中如果发现某个位置刚度不足，可以直接在对应节点之间补加斜撑管，不需要重新开模制作冲压件，非常适合学生工程训练赛事、小型特种车辆改装、非道路轻型移动底盘的开发场景。建模过程中所有管件的弯折半径都匹配常用弯管模具的规格，避免出现弯折半径过小导致管材外侧开裂、内侧起皱的工艺问题，不同位置的管件可以根据受力等级选用不同壁厚的管材，乘员舱主防滚环选用壁厚更大的管材保证碰撞安全性，前后延伸的次要支撑管可以适当降低壁厚控制整体重量，最终实现承载能力、自重、加工成本三者的平衡。
