发动机凸轮轴正时传动齿轮结构

　　该零件属于内燃机配气机构末端的正时传动齿轮，装配在凸轮轴轴端，通过与曲轴端驱动齿轮、正时链条或正时皮带啮合，把曲轴输出的旋转运动按固定传动比传递给凸轮轴，保证进排气凸轮的升程动作与活塞往复行程严格对应，在四冲程汽油机、柴油机以及小型通用动力设备中都属于配气相位控制的核心受力件。

　　从整机布置边界来看，这类齿轮通常安装在发动机前端正时腔内部，轴向一侧紧贴凸轮轴轴颈端面，另一侧由正时盖封闭，外围需要避让链条张紧器、导轨、机油泵驱动齿以及前端附件带轮的回转空间。建模时首先要锁定的是分度圆直径与齿宽，这两个尺寸直接决定齿轮在正时腔内的径向占位：齿顶圆不能与正时罩内壁发生运动干涉，齿宽方向要留出链条或配对齿轮的啮合宽度，同时保证端面与轴端挡圈、固定螺栓的安装距离。中心孔采用带键槽的圆孔结构，键槽宽度与深度按照凸轮轴轴径匹配，依靠平键传递扭矩，避免齿轮与轴之间出现周向滑移；部分同结构产品还会在中心孔周边布置定位销孔，用于装配时确认正时相位，防止维修重装后配气相位错位。

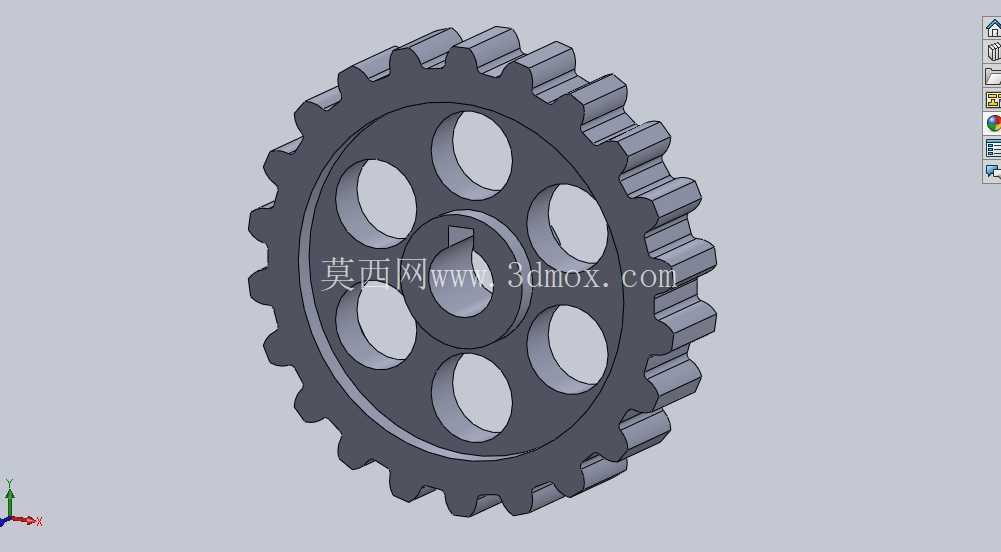

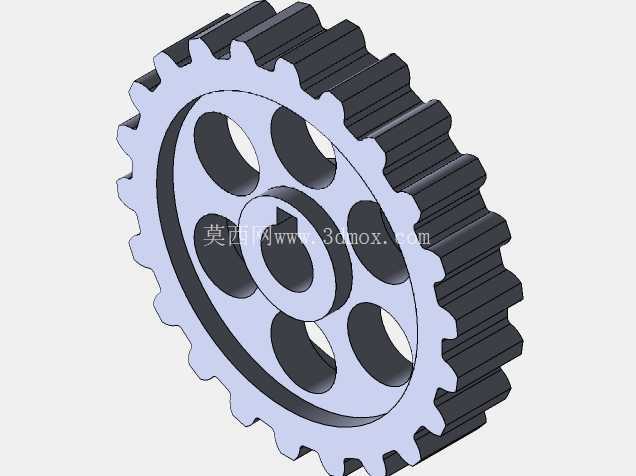

　　轮体部分采用辐板式轻量化设计，而非整体实心盘结构。腹板上均匀分布六个圆形减重通孔，孔位绕中心轴线呈圆周阵列排布，这种设计首先降低了齿轮自身的转动惯量——正时系统在发动机启停、加减速过程中会频繁产生角加速度，更小的惯量能够减小齿面冲击载荷，也降低凸轮轴驱动的附加扭矩损耗。开孔同时为正时腔内的机油飞溅提供了流通通道，润滑油可以穿过轮体腹板，对啮合齿面、凸轮轴颈以及键槽配合面进行持续润滑，减少干摩擦风险。腹板内外缘设置过渡圆角，避免轮辐与轮缘、轮毂交接处出现应力集中，在发动机高频交变扭矩作用下，圆角区域不会过早产生疲劳裂纹。

　　外缘轮齿采用直齿圆柱齿形，齿向沿齿轮轴向贯通，齿顶与齿根之间设置标准齿廓圆角，啮合过程中重合度满足正时传动的平稳性要求。不同于变速箱内承受大载荷变速的传动齿轮，凸轮轴齿轮的驱动负载主要来自凸轮克服气门弹簧力的周期性阻力，扭矩波动呈现明显的脉冲特征，因此齿面设计兼顾耐磨性与缓冲性，齿厚公差按照正时传动的侧隙要求选取：侧隙过大会在气门弹簧反复回弹过程中产生齿面敲击噪声，侧隙过小则会在热态膨胀后出现卡滞、加剧磨损。齿轮端面的平面度、中心孔与分度圆的同轴度是加工管控的关键形位公差，若同轴度超差，啮合时会出现齿面单侧偏载，局部磨损加快，同时导致凸轮轴转动阻力不均，引发配气相位偏移。

　　实际选型与逆向建模过程中，需要先核对齿数与模数，齿数由曲轴与凸轮轴2:1的传动比要求决定，模数则根据正时系统传递的最大扭矩、中心距空间共同确定。安装界面上，中心孔长度要覆盖凸轮轴配合轴段的轴向长度，端面螺栓孔的分布圆直径需与轴端法兰匹配，保证齿轮轴向锁紧后无窜动。外围齿顶圆到减重孔外缘的轮缘厚度保留足够刚性，避免受冲击时轮缘发生形变；轮毂部分的轴向厚度大于腹板厚度，提升键槽配合区域的挤压强度，承受启停瞬间的峰值扭矩。

　　在发动机整机运行场景中，该齿轮的工作环境长期处于机油油雾、温度交变的条件下，结构设计上没有多余的复杂曲面，所有回转特征、阵列孔与齿形都可通过常规粉末冶金、铸铁机加工或钢件滚齿工艺实现，兼顾量产经济性与长期服役可靠性。建模过程中齿形参数、键槽位置、减重孔阵列角度、轮毂凸台高度都需要和整机正时腔数模进行装配校验，逐一确认齿轮全回转范围内与周边固定件、运动件的最小间隙，避免发动机热态形变后出现摩擦干涉。
