卧式液压车载起重千斤顶结构设计

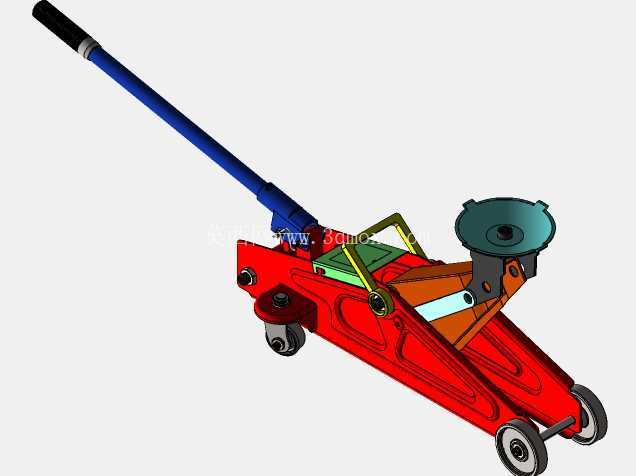

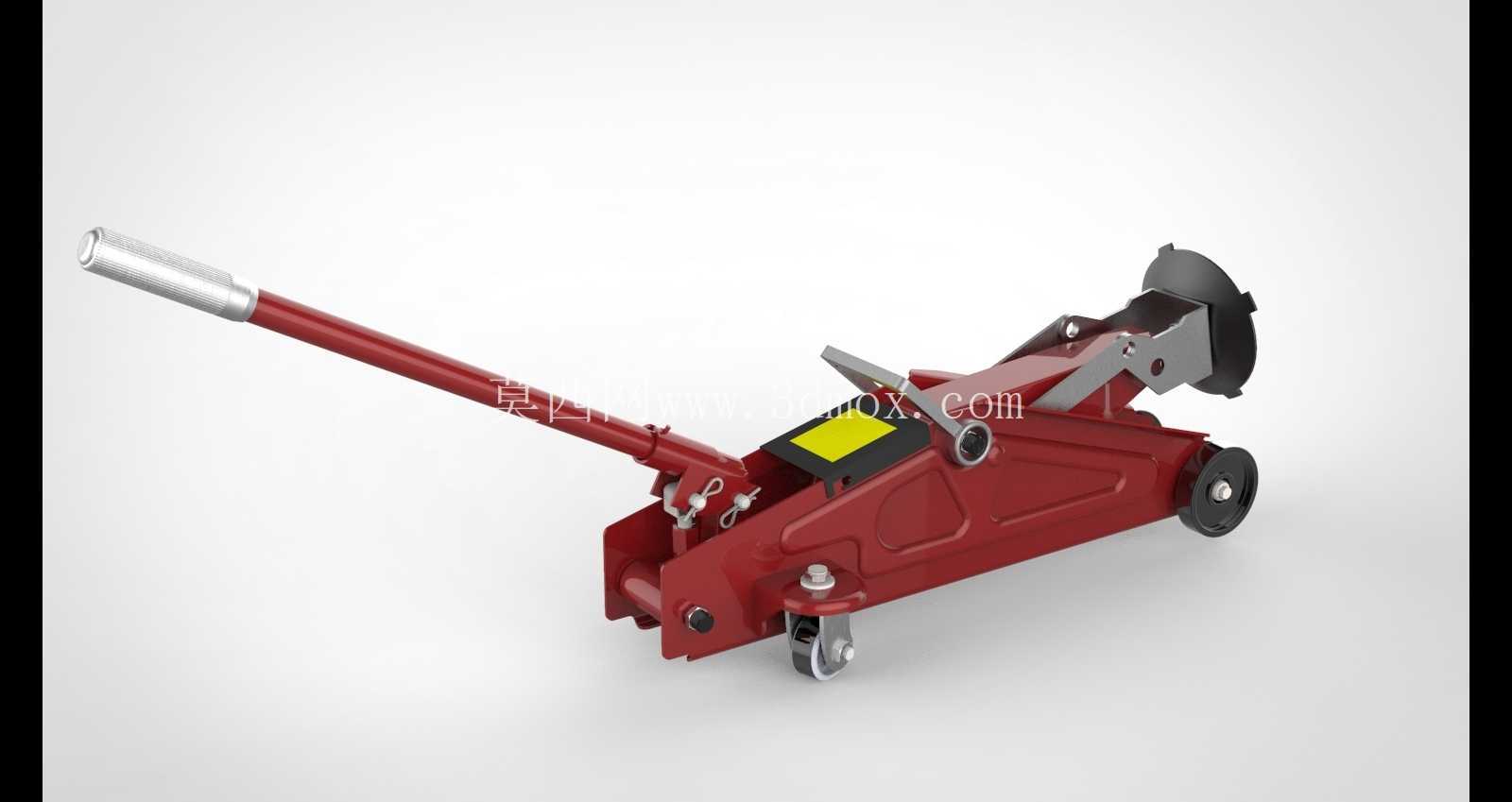

　　在乘用车维保、轮胎更换、底盘检修以及小型设备移位场景中，低位卧式液压千斤顶是车间与随车工具里使用频率很高的举升设备。相较于剪式千斤顶，卧式结构能够利用较长摇臂获得更省力的操作体验，同时较低的本体高度可以进入轿车侧裙下方，适配多数家用车辆底盘间隙。整套模型围绕托盘接触、液压顶升、摆臂增程、滚轮移动和手动泵送五个功能模块展开，各部件之间的装配关系清晰，能够直接用于结构学习、方案演示或维修工装开发参考。

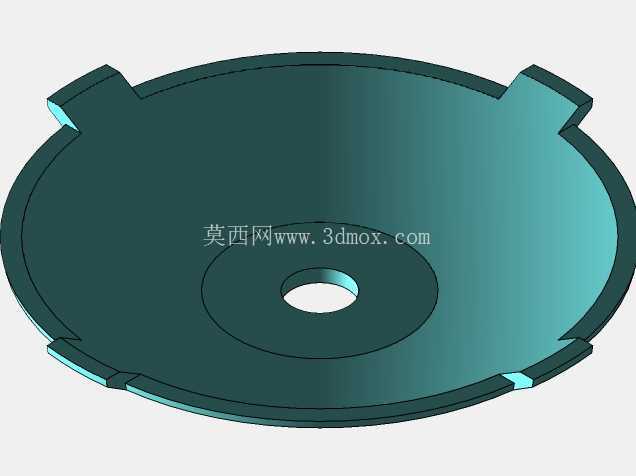

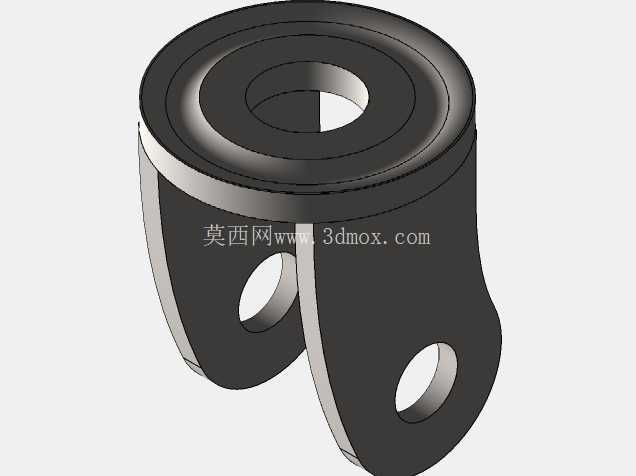

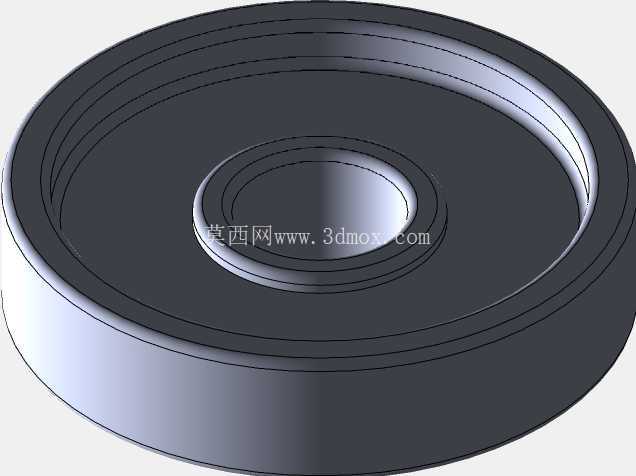

　　举升执行部分采用液压柱塞与连杆摆臂组合。柱塞并不直接把载荷推到最高位置，而是通过中部铰接摆臂改变力传递路径，使托盘在上升过程中保持近似竖直的运动轨迹。这样做的好处是在有限本体长度内获得更大行程，同时降低油缸所需的有效长度。托盘顶部设置弧形承托面，工作时对准车辆底盘指定加强筋或举升点，避免接触油底壳、护板等薄弱区域。托盘与摆臂之间保留转动余量，车辆在举升初期出现轻微姿态变化时，接触面仍能稳定贴合，减少侧向滑脱风险。

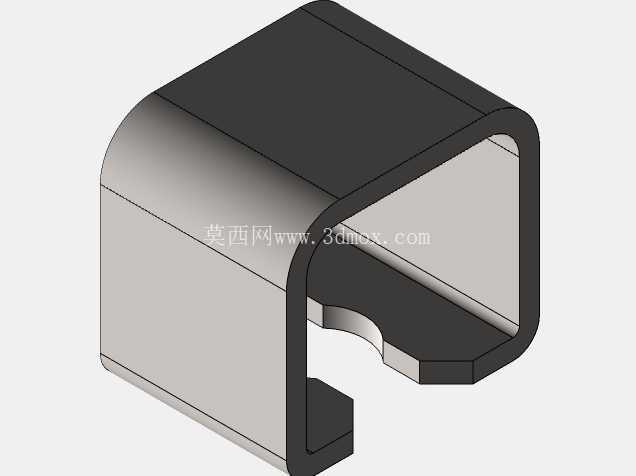

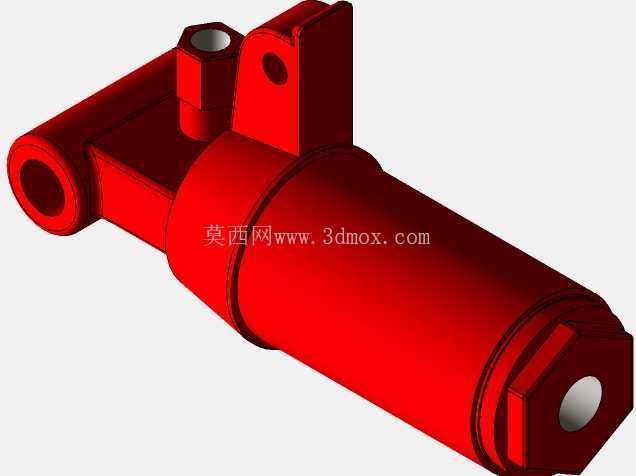

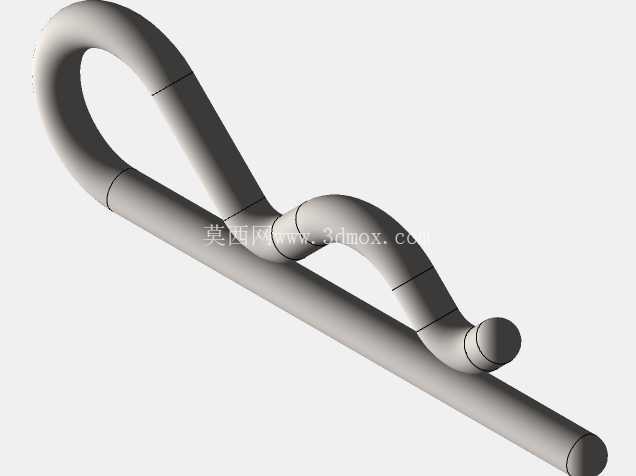

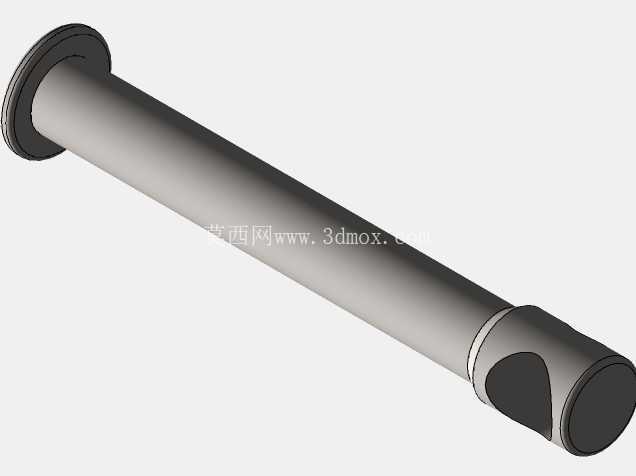

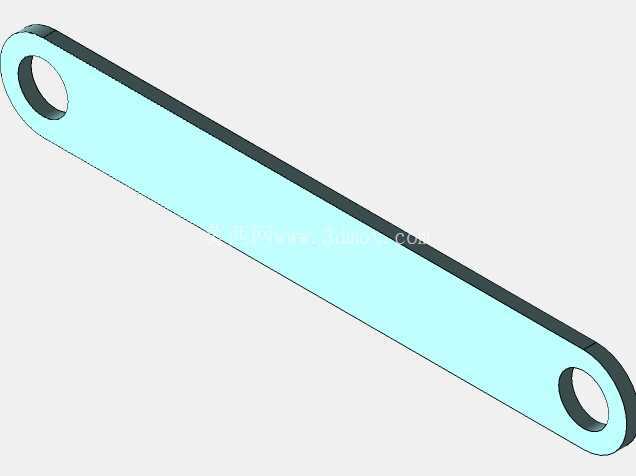

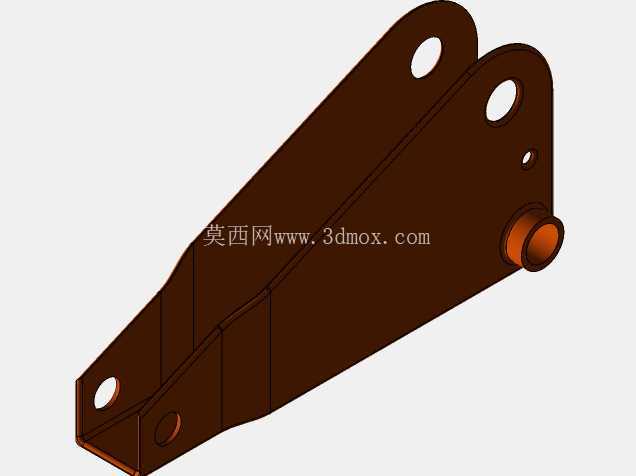

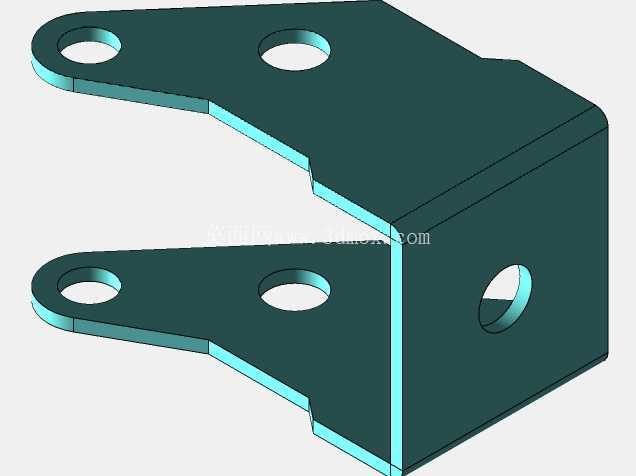

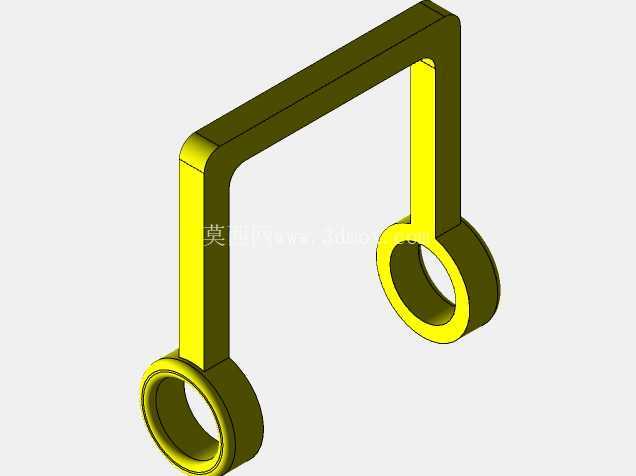

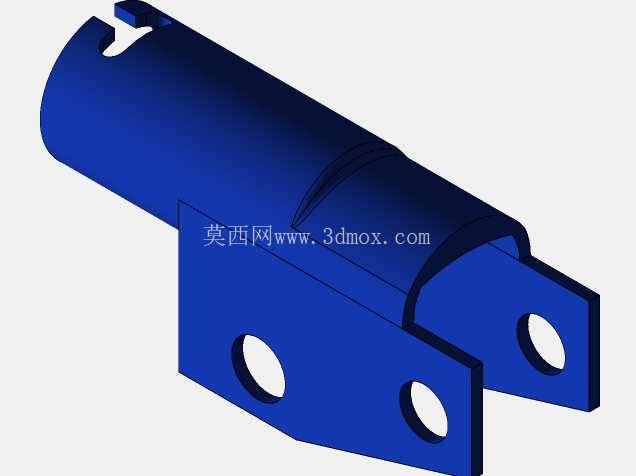

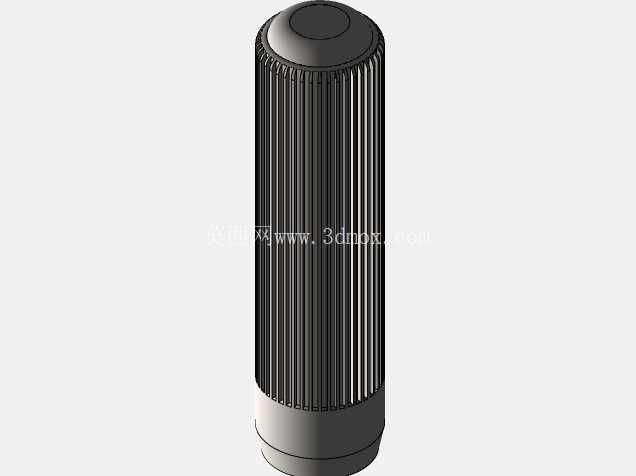

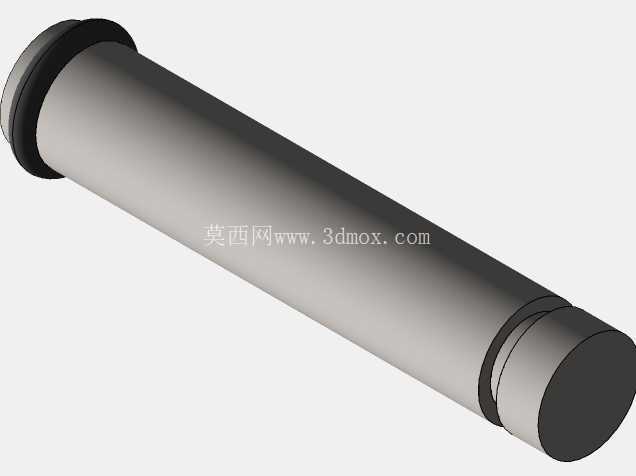

　　手动操作端由长摇臂、压杆接头和泵芯组成。长杆从车体前端斜向伸出，操作人员可在车辆外侧连续压动，身体无需进入车底，作业姿态更安全。摇臂与泵体连接位置设置销轴和复位结构，压下后能够自动回位，便于连续泵送。卸荷控制通常集成在泵体或操作端附近，通过小角度旋动释放油路，使柱塞在载荷作用下平稳回缩。模型中对连杆、销轴、摇臂套筒、托盘支架和底盘加强板均做了独立表达，能够看到运动件之间的间隙控制与铰接方式。

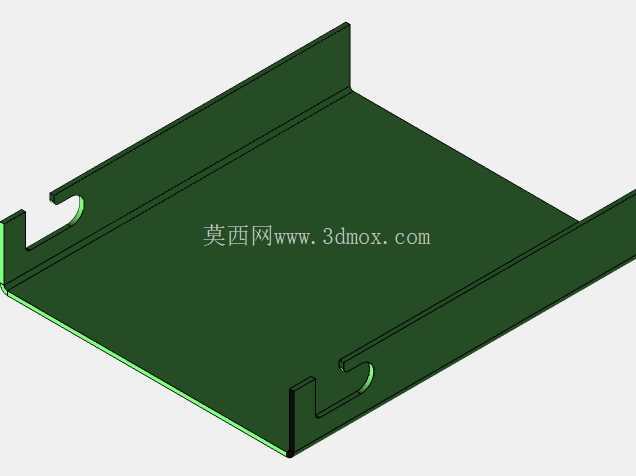

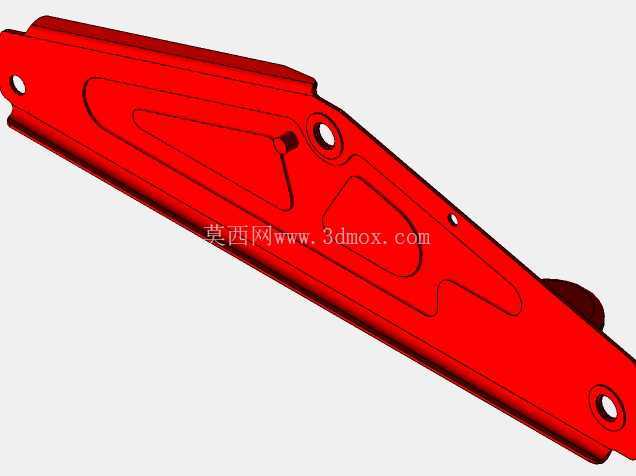

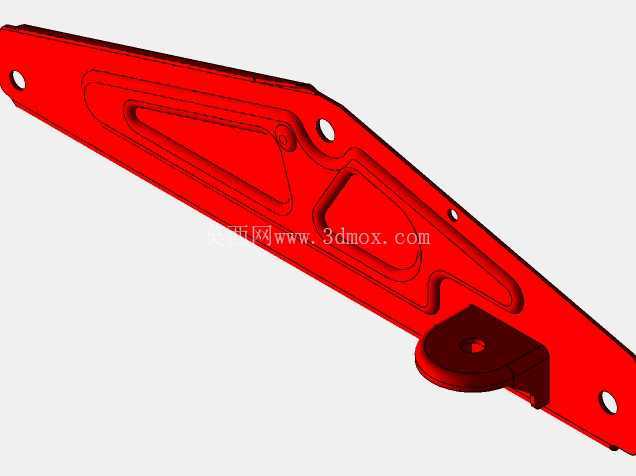

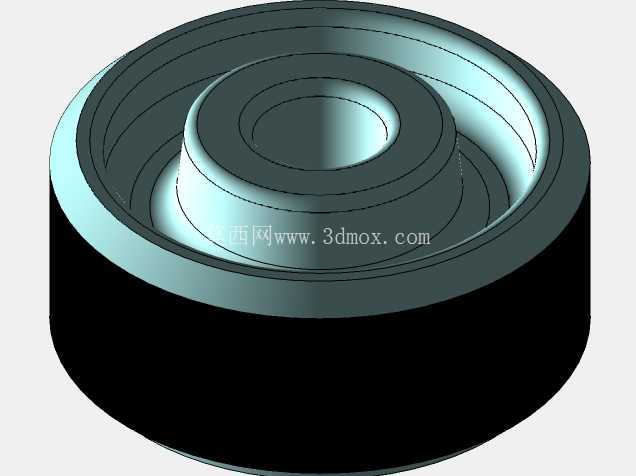

　　承载底盘采用冲压焊接式箱体思路，侧板并非简单平板，而是通过折线形轮廓提高抗弯和抗扭能力。液压油缸、前轮支架、后轮叉架和摆臂支座都围绕底盘布置，使载荷从托盘经摆臂、油缸、车架最终传递到地面。前端设置万向转向轮，后端配置两个承重轮，空载时可以倾斜推移，进入工位后再放平；滚轮直径不大，主要服务于车间平整地面或随车短途移动，并不适合在松软、陡坡环境中承载行走。

　　从外形边界看，这类设备的设计重点在于最低高度、最高举升高度和本体长度之间的平衡。最低高度决定能否伸入低底盘车辆，最高高度决定轮胎离地和底盘检修空间，本体长度则影响摇臂力臂、车轮布置以及随车收纳。实际选型时不能只看额定吨位，还要核对托盘最低进入高度、举升行程、托盘直径、摇臂操作半径和车轮接地宽度。若用于SUV、轻型货车或新能源汽车，应结合电池包、下护板和底盘支点位置，确认托盘不会干涉非金属覆盖件。

　　建模过程中，运动校核是关键环节。需要检查摆臂从最低位到最高位时，托盘支架与油缸、侧板、摇臂之间是否存在干涉；销轴同轴度是否一致；滚轮在转向和承载时是否与底盘切口碰擦；长摇臂下压过程中是否会接触地面或车辆侧裙。受力表达上，可把托盘载荷分解到摆臂铰接点、油缸推力点和车架支撑点，再对侧板折弯区、焊缝过渡区、销轴孔周边进行加强。液压件外形虽以外观装配为主，但柱塞直径、泵体长度和铰接点位置会直接影响行程与力比，方案阶段应保留参数调整空间。

　　表面处理方面，主体承力件多采用高强度红色涂装，既形成醒目的安全识别，也为钢板件提供防锈层；活塞杆、销轴和滚轮轴等运动部位采用金属亮色或耐磨处理，降低外露表面划伤后的锈蚀风险。黄色标识区可用于标注额定载荷、操作方向或警示位置，托盘承托面则需要保持足够摩擦和圆角过渡，避免应力集中。整体结构紧凑，零件数量适中，既体现了液压传力原理，也覆盖了起重工具在汽修现场的真实布置逻辑。
