车载便携风力自发电充电装置结构设计

项目分类:电池 发布时间:2025-01-05 ID:885413
  • 车载便携风力自发电充电装置结构设计
  • 车载便携风力自发电充电装置结构设计
  • 车载便携风力自发电充电装置结构设计
  • 车载便携风力自发电充电装置结构设计
  • 车载便携风力自发电充电装置结构设计
  • 车载便携风力自发电充电装置结构设计
  • 车载便携风力自发电充电装置结构设计
  • 车载便携风力自发电充电装置结构设计
  • 车载便携风力自发电充电装置结构设计

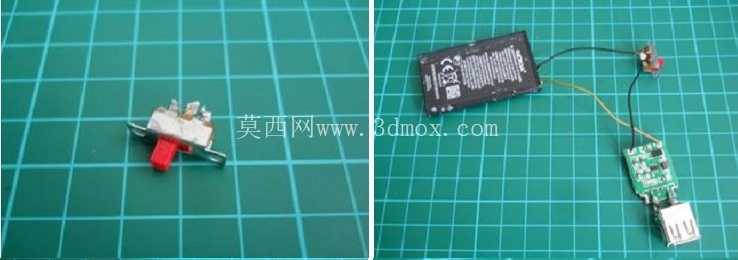

  这套小型风力取电与移动充电结构,面向长途出行、野外作业、临时驻留和无固定市电场景下的低功率补电需求。装置以轴流风扇式风轮作为迎风部件,利用车辆行驶、自然阵风或窗口进风形成的相对气流驱动叶片旋转,再将旋转动力传递给小型发电单元,输出电能经整流、稳压和接口转换后供给手机、便携播放器、小型数码设备或低功耗笔记本使用。整体结构并不追求大型风机的高功率输出,而是强调随手携带、快速放置、迎风即可工作的实用性,适合在铁路客车、越野车辆、露营场地、临时工作台等环境中作为应急补电方案。

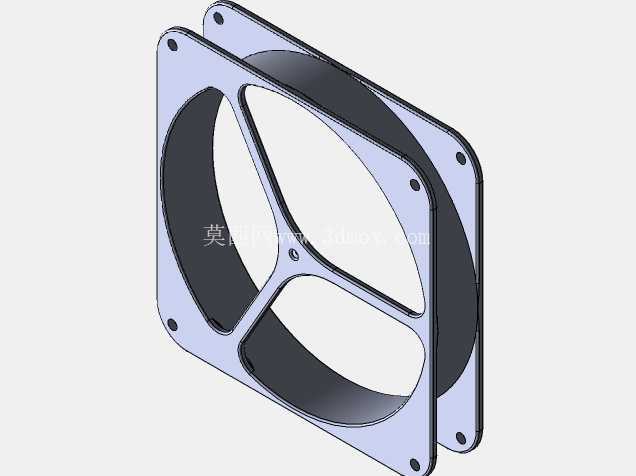

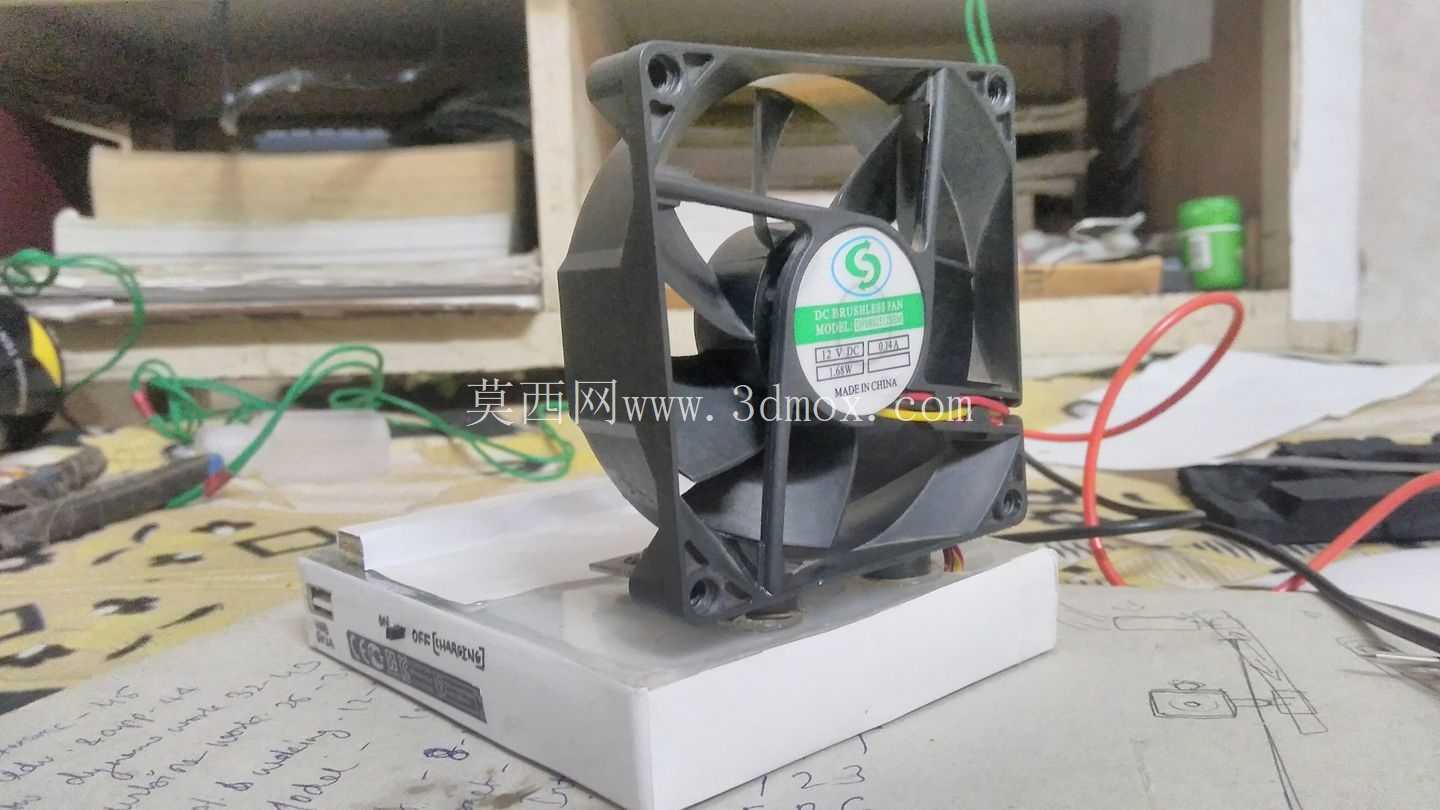

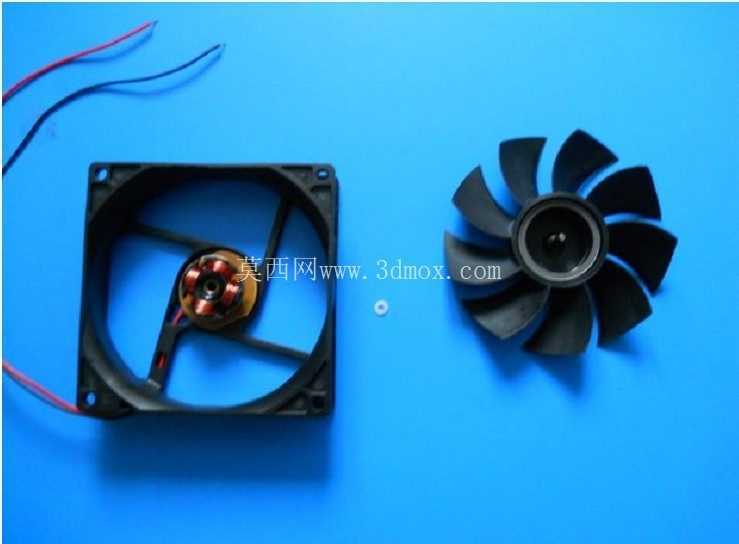

  从结构布置看,风轮部分采用方形外框与圆形轮毂组合,外框既承担叶片防护,也为安装、绑扎和固定提供边界。方形框架四角预留连接位置,实际装配时可通过扎带、卡箍、螺钉或简易支架固定在窗边、支架、箱体或工作台面上。风叶位于框架内部,叶型按低压、低风速、小尺寸发电场景考虑,重点不在极限气动效率,而在低启动阻力、运行平稳和异物触碰防护。轮毂中心与发电模块同轴连接,后端布置导线、整流稳压电路及输出接口,底部设置白色承载底座,使风扇组件能够稳定立放在平面上,也便于在移动环境中减少倾覆。

  外形边界以常见桌面轴流风扇为基础,主体风轮外框接近方形薄板结构,厚度方向需要容纳叶片弦宽、轮毂、电机或发电机以及后部接线空间。底座宽度大于风轮厚度,承担支撑重心的作用;若用于车窗迎风,底座可作为临时夹持和配重区域,若用于固定支架,则可在底座两侧增加孔位、绑带槽或橡胶垫。建模时需要特别关注风叶与外框内壁的径向间隙,间隙过小会因振动、制造误差或异物进入产生擦碰,间隙过大则会降低气流利用效率并使叶片端部紊流增强。轮毂与发电单元之间应保留同轴装配公差,轴向定位不能只依赖胶粘,最好通过台阶面、卡环或小螺钉形成可拆连接。

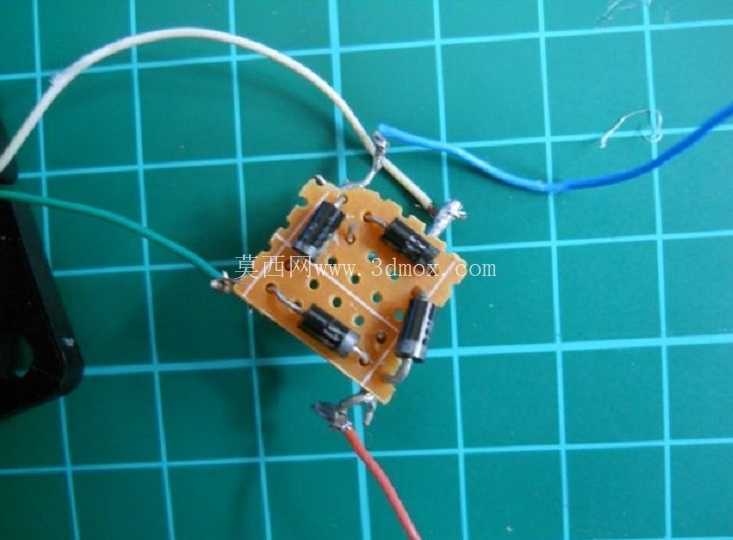

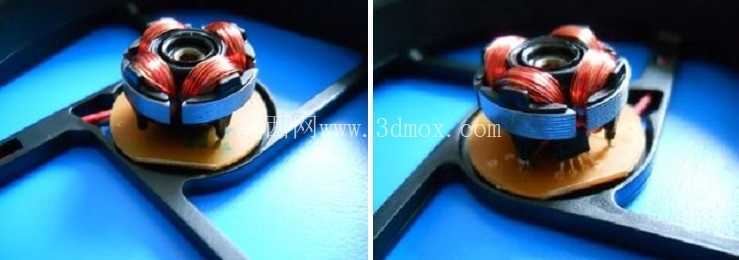

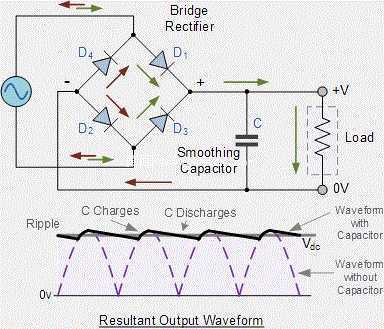

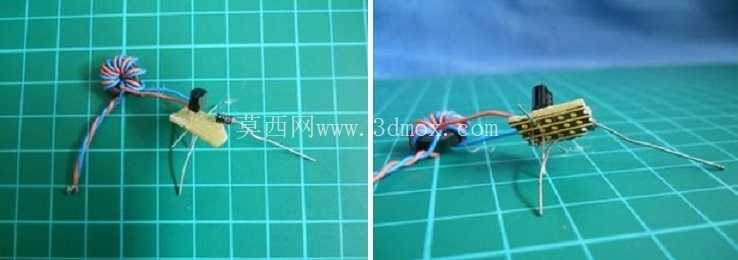

  设计思路上,该装置把“可获得的不稳定风能”转化为“可被数码设备接受的稳定低压电源”。风轮负责捕获气流,发电机负责机械能到电能的转换,电路部分负责整流、滤波、稳压和过流保护。实际使用中,风速并不恒定,车辆加速、减速、开窗角度变化、风向偏斜都会造成转速波动,因此结构设计不能只考虑额定转速下的理想状态。风轮需要在较低转速下产生足够扭矩,叶片数量、叶尖间隙和轮毂直径都要围绕启动性能平衡;发电机则应选择与风轮转速区间匹配的小型机型,避免风轮转动轻松但发电电压不足,也避免磁阻过大导致微风无法启动。

  安装边界方面,装置不宜暴露在强雨、沙尘或高速飞溅物环境中无防护使用。若置于车窗附近,外框与窗口之间应保留进风通道,同时防止设备因车辆振动滑出;若置于室外自然风环境,底座需要增加配重或地钉固定,导线出口应设置拉脱余量,避免风拽导线直接作用在电路板焊点上。风轮后方不宜紧贴墙面或箱体,否则出风受阻会使转速明显下降;前方也应避免遮挡物覆盖叶片有效扫风面积。对于长期运行版本,可在外框正面增加防护网,在底部设置可折叠支脚,在电路仓内增加电池仓或储能电容,使短时阵风产生的电能得到缓冲。

  三维结构处理时,风叶曲面可先建立叶根到叶尖的多个截面,再通过放样形成连续叶片,阵列后检查叶尖与框体间隙。外框四角应做圆角过渡,减少手持和携带时的尖角损伤;底座与风轮框架之间建议设置加强筋,因为风扇运行和外部风载会产生周期性力矩,单薄平面连接容易在根部出现疲劳松动。电路仓需要与风轮旋转区隔开,导线沿框架边缘走线并预留固定卡扣,输出接口布置在侧后方更利于插拔。整体结构兼顾可拆卸、易携带和易维护,适合作为小型风能充电实验、应急供电装置和便携数码电源的结构参考。
