斜置金属丝网带式爬坡输送设备

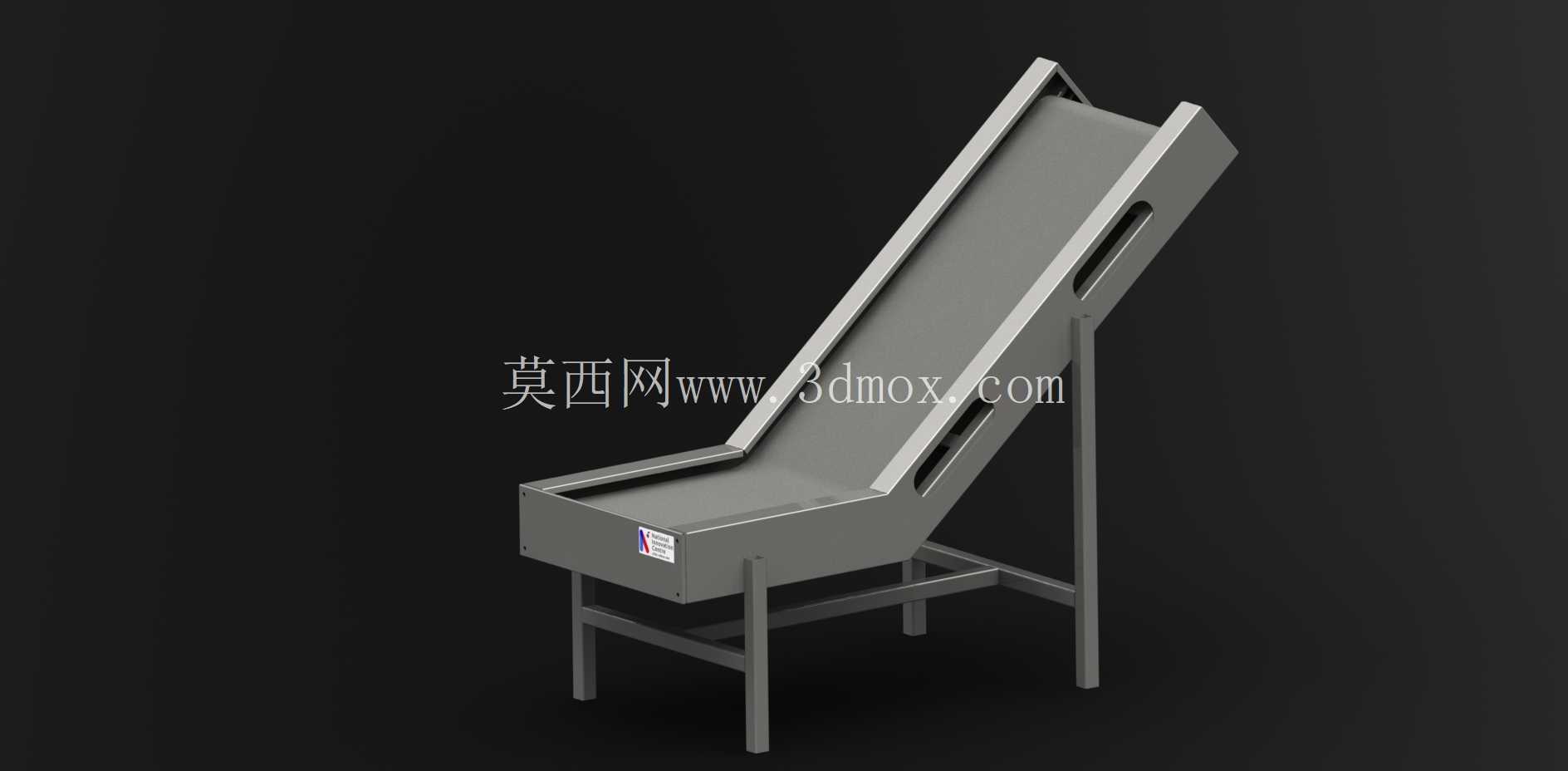

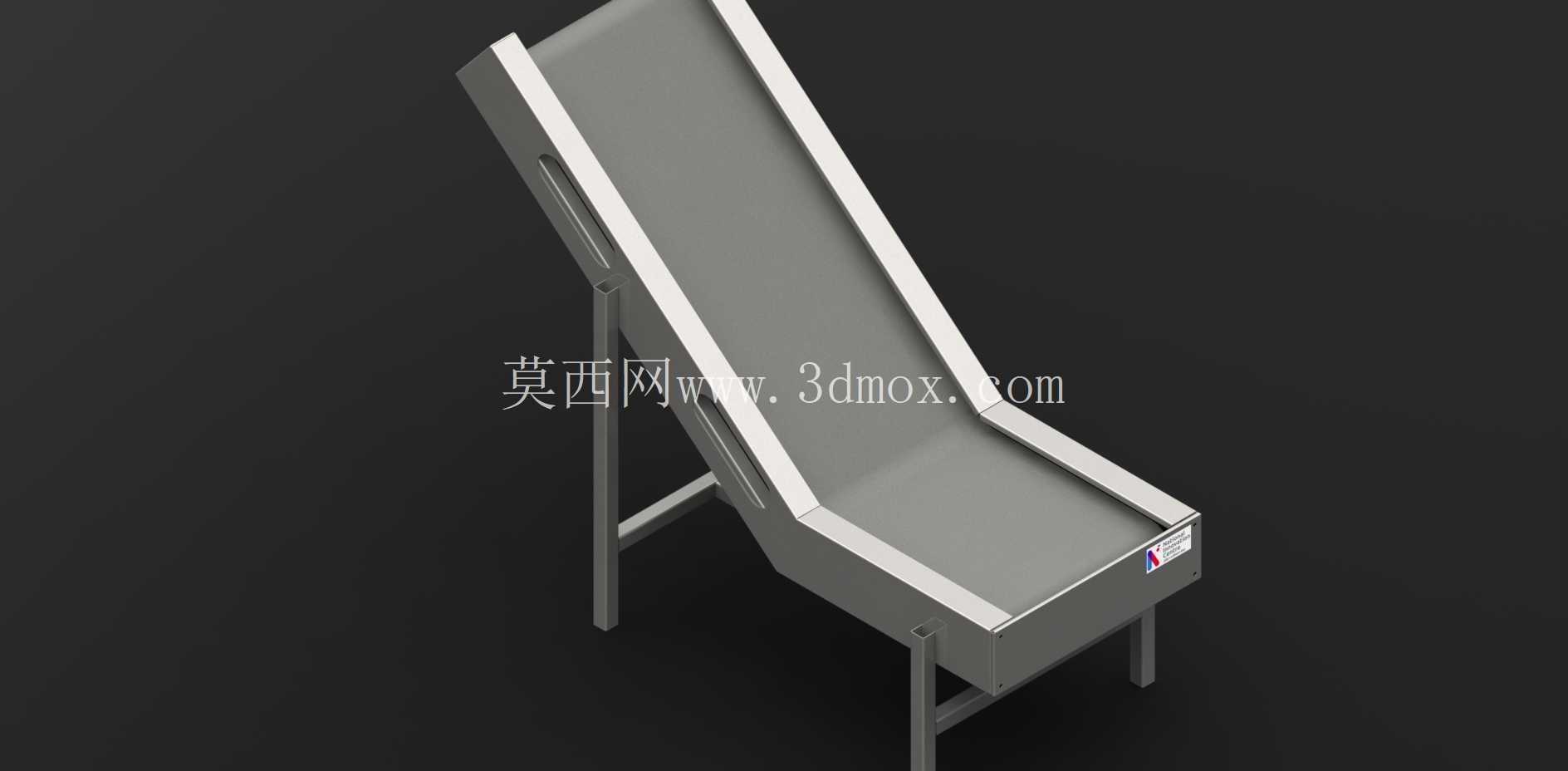

　　该设备为斜置布置的金属丝网带式爬坡输送装置，主要用于散粒物料、小型加工件、冷却或沥水工件在不同高度工位之间的连续转移。整机由低位接料段、倾斜提升段、高位卸料段、丝网承载带、侧板护边、支腿框架、驱动安装位及张紧调节结构组成，适合在自动化生产线、包装前段、热处理后冷却线、食品或五金件加工线中承担高差输送任务。

　　从现场布置角度看，设备低位端可对接振动盘、分拣台、加工设备出料口或人工上料位置，高位端可将物料送入包装机、料仓、检测工位或下一工序。倾斜段采用连续上升路径，使物料在较小平面占地内完成高度提升。丝网承载面具有开孔结构，相比封闭皮带，更便于沥液、通风、冷却和碎屑下落，适用于需要散热、沥干或保持物料表面清洁的工况。

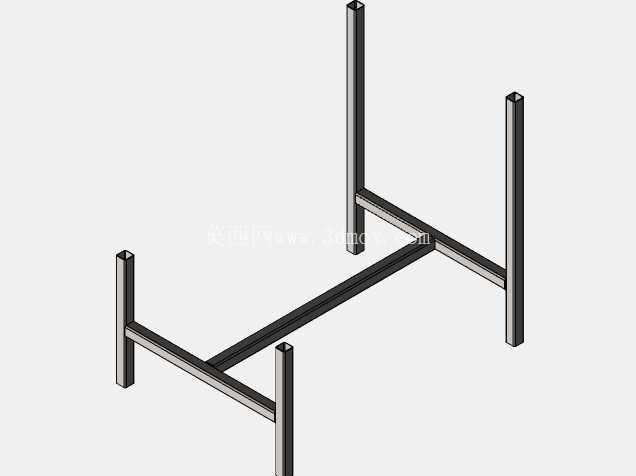

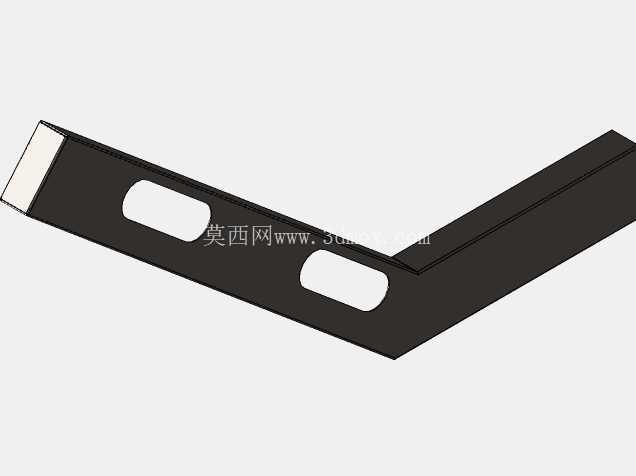

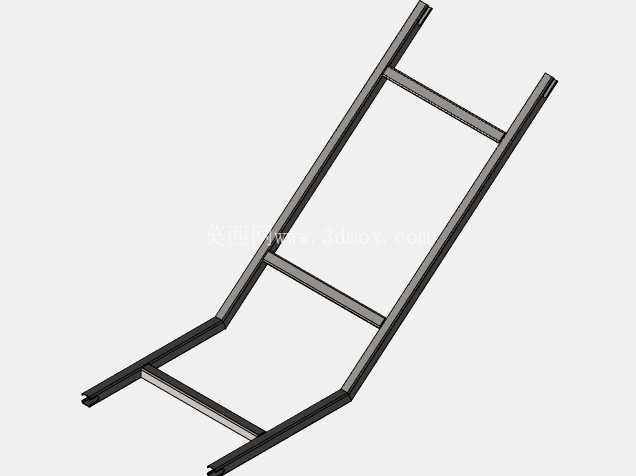

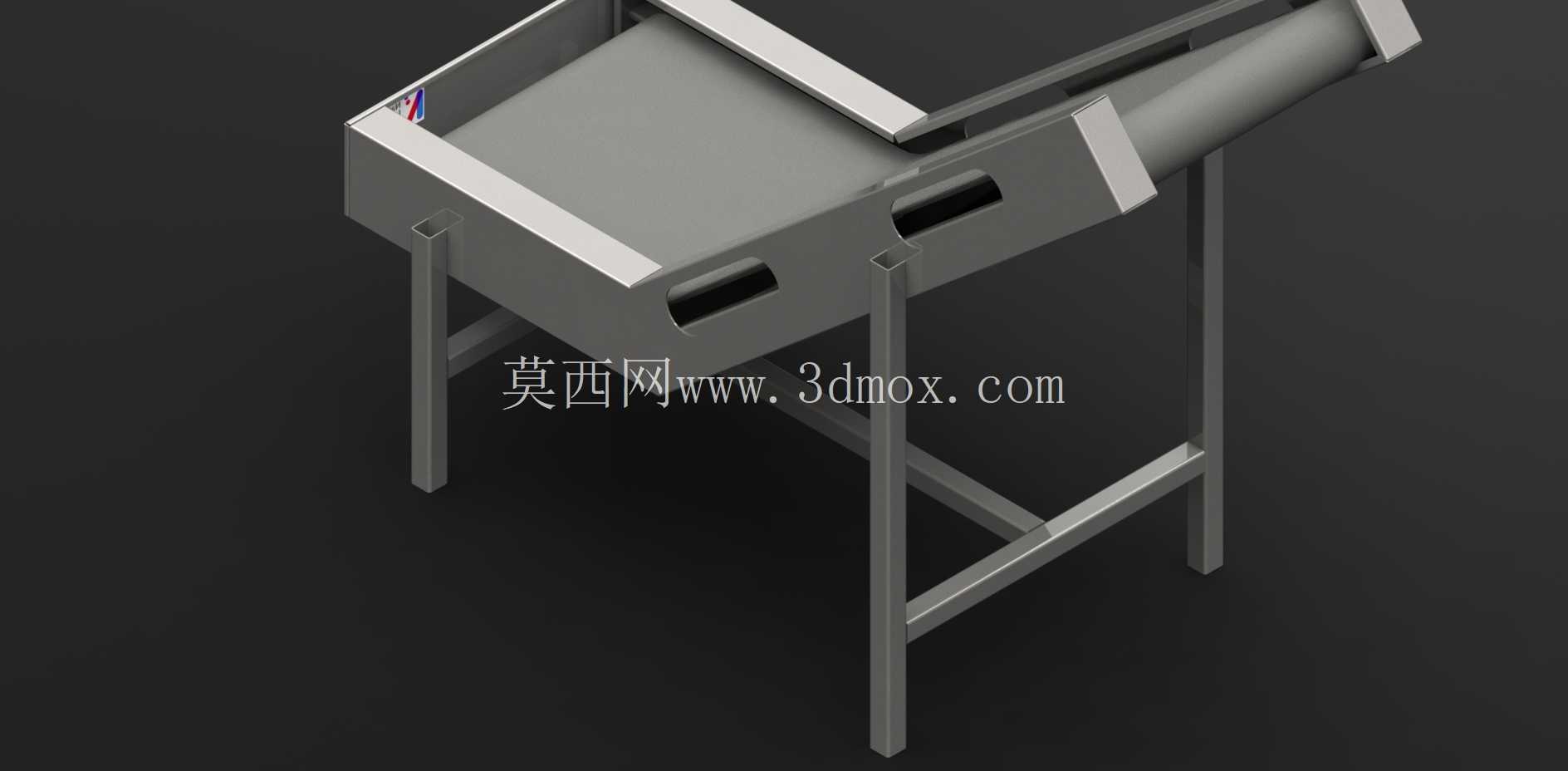

　　结构设计上，两侧立板沿输送方向形成槽型护边，可限制物料在爬坡过程中向两侧滑落。低位接料区设置水平过渡段，使物料进入输送带时冲击较小，也方便与上游设备出料高度对齐。高位端部保留卸料转折空间，物料到达上端后可沿端部自然脱离并抛送至下游位置。整机支撑采用四柱式焊接或栓接机架，支腿之间设置横向连梁，提高倾斜载荷下的整体稳定性。

　　建模时需要重点控制输送带中心线、滚筒包络、侧板内宽和支腿落点之间的关系。倾斜角度不宜仅按外观确定，应结合物料摩擦角、单件重量、输送速度和带面形式校核；角度过大时，散料易回退，需增加挡条、挡板或改用更深的护边结构。丝网带在转弯和张紧处应保留合理弯曲半径，避免网带局部应力集中。端部滚筒、轴承座和驱动单元的位置应在三维布局阶段同步检查，防止后期装配时与机架横梁、护板或维护空间发生干涉。

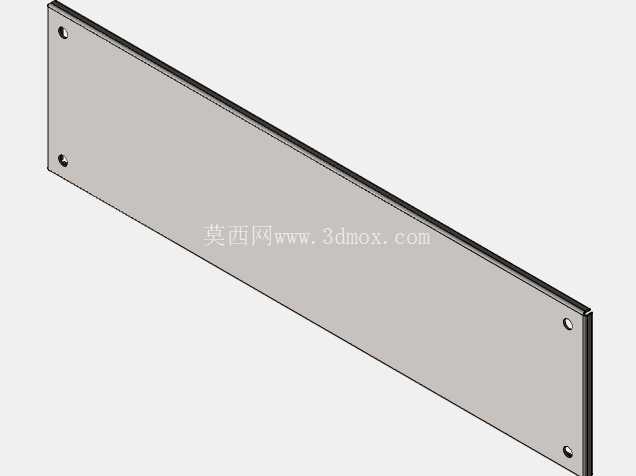

　　外形边界方面，设备长度主要由提升高度和倾角决定，宽度由有效输送宽度、两侧侧板厚度及驱动附件共同决定。安装时需确认低位进料端与上游设备的高度差，高位卸料端与下游接料点的水平距离，以及支腿在地面的投影范围。机架地脚应落在坚实基础上，并预留水平调节或膨胀螺栓固定位置。对于带水、带油或高温物料，应在设计阶段明确网带材质、丝径、孔距和支撑滚轮间距，避免长期运行后出现网带下垂、跑偏或侧板磨损。

　　维护性也是该类设备建模时不能忽略的内容。驱动端应留出电机、减速器或链条传动的拆装空间，尾端应设置张紧调节行程，便于丝网带补偿伸长。侧板内侧与输送带边缘之间需保留均匀间隙，过宽会漏料，过窄则容易摩擦卡滞。若用于湿料或碎屑工况，可在低位或倾斜段下方增设接液盘、回收槽或冲洗空间，使设备在连续生产中更易清理。

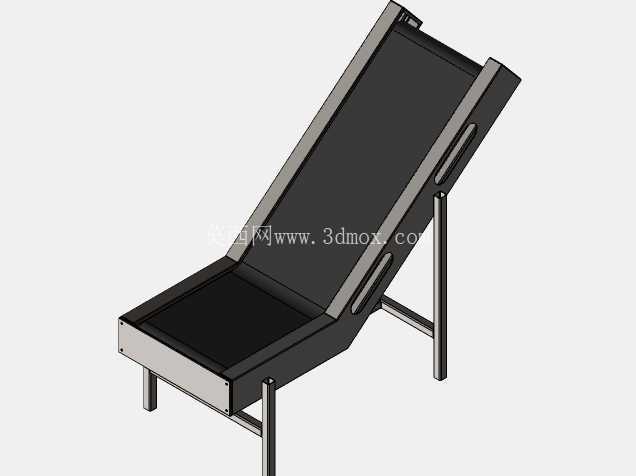

　　三维结构表达应突出输送路径、支撑框架、护边高度、端部滚筒和安装基准，而不是只建立单一斜面外形。工程应用中，这类设备的价值在于把平面输送与高差提升合并在一台紧凑装置内，通过丝网带兼顾承载、通风和排屑，使上下游工位能够按高度差顺畅衔接。
