挡边式皮带输送线三维结构设计

　　该套挡边式皮带输送结构主要面向散料、小件成品在车间工序间的短距离转运场景，常见于电子装配线旁的工件转序、包装段成品输出、小型加工单元上下料衔接，也可作为轻工、食品辅助线里的爬坡或水平输送单元使用。整机以两端滚筒张紧环形皮带作为承载与牵引部件，皮带表面设置连续横向挡条，能够在带面存在倾角时阻止物料向下滑移，相比普通平皮带更适合有一定抬升角度的输送工况。

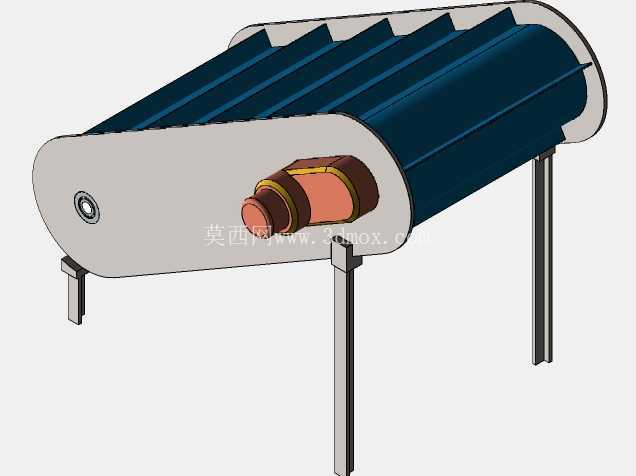

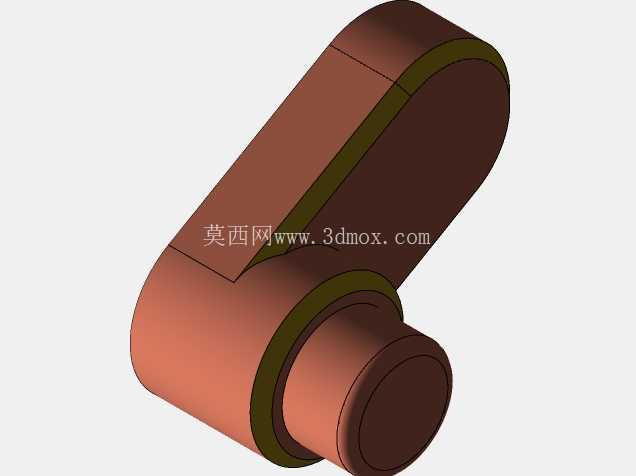

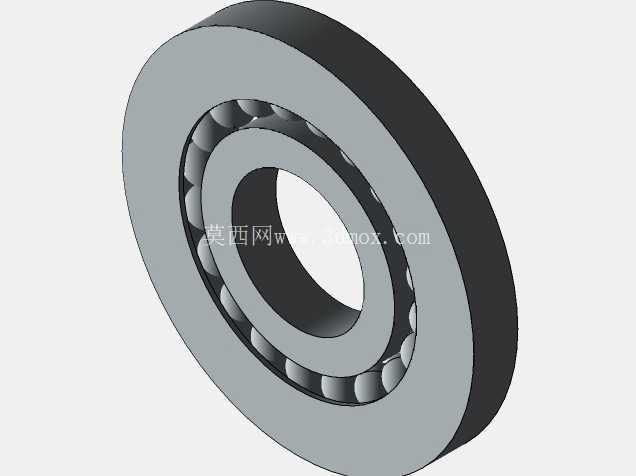

　　从结构组成看，模型完整还原了主动滚筒、从动滚筒、侧板式机架、四根支撑腿、驱动端连接轴以及挡边皮带的装配关系。两端滚筒通过轴承座固定在两侧板之间，侧板采用折弯钢板形式，既承担滚筒轴的支撑载荷，又对皮带两侧运行边界形成限位，减少皮带跑偏后与外部结构发生干涉的风险。驱动侧轴端伸出侧板，预留与减速电机、链轮或联轴器连接的接口，现场布置时可根据动力源位置选择单侧驱动，也可在长距离工况下扩展为双端驱动。

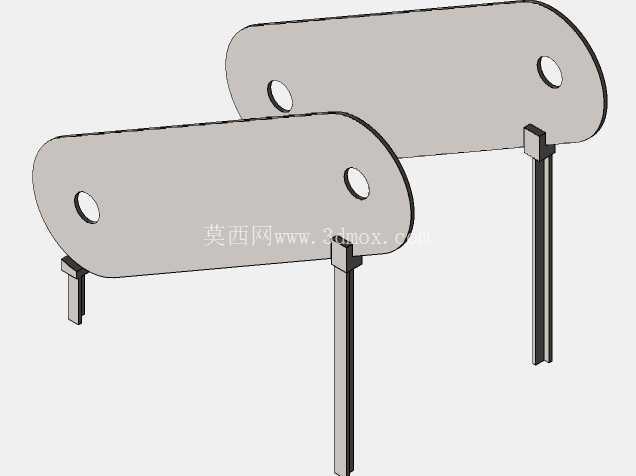

　　支撑部分采用独立支腿落地形式，支腿沿输送方向分布在机架两端及中部受力位置，腿底预留安装孔，可通过膨胀螺栓固定于地面，也可搭配脚轮实现工位间移动。支腿高度决定输送面标高，建模时已保留腿长与侧板连接孔位的参数关系，后续调整输送高度时，只需同步修改支腿长度并复核地脚受力，不必改动滚筒与皮带主体结构。对于需要与工作台、分拣台或设备料口对接的场合，可在支腿中部增加横撑以提高整体刚性，避免皮带满载运行时机架出现明显晃动。

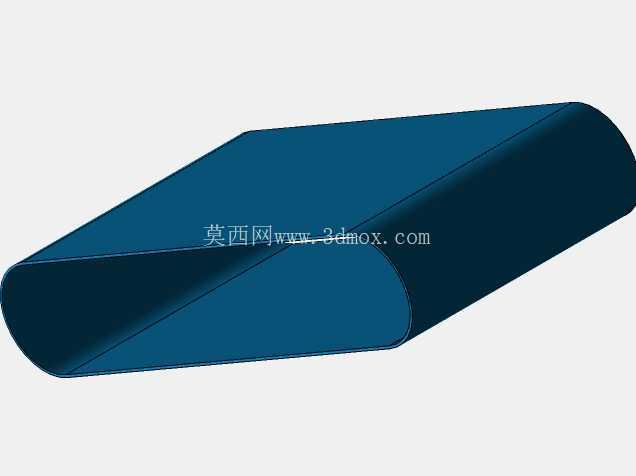

　　皮带挡条沿带宽方向均布，挡条高度与间距直接影响单次输送能力和防滑效果。散粒物料输送时，挡条将物料分隔成若干区间，降低回落量；箱体或袋装件输送时，横向挡条可提供止挡面，使工件在启停阶段保持相对稳定。带面宽度、滚筒中心距和挡条间距在设计中属于核心匹配参数：带宽决定单侧通过能力，滚筒中心距决定整机长度边界，挡条间距则需结合物料外形尺寸选取，避免工件跨挡条放置造成姿态偏斜。

　　建模过程中，滚筒直径与皮带最小弯曲半径相匹配，防止皮带绕入滚筒时因曲率过小产生异常折痕；侧板内侧与皮带边缘保留适量间隙，既补偿皮带运行中的横向游动，又避免间隙过大导致小件物料卡入。驱动轴伸出段的轴径、键槽或连接法兰位置按常规动力接口处理，便于选型时直接匹配标准减速电机。张紧方式可在从动滚筒侧配置长腰孔与调节螺栓，通过移动从动轴位置改变皮带预紧力，补偿皮带长期运行后的伸长量。

　　安装边界方面，整机外形呈长条形输送主体，长度方向由滚筒中心距决定，宽度方向以两侧板外缘为最大轮廓，驱动轴伸出端需额外预留动力组件安装与维护空间；高度方向从地脚接触面到皮带承载面，需结合上下游设备出料高度确定。设备就位时应保证两侧支腿底面处于同一水平面，滚筒轴线与输送方向保持垂直，否则皮带易出现单侧跑偏。现场维护点集中在驱动轴连接部位、滚筒轴承位置以及皮带张紧调节区，模型中这些区域均未被机架封闭，便于观察拆装。

　　结构设计思路上，该模型没有采用复杂一体式铸件机架，而是以板材焊接或螺栓装配的方式构成主体，零件数量少、加工门槛低，适合非标自动化项目快速改型。工程师在复用该结构时，可先根据输送量确定带宽与线速度，再按物料倾角校核挡边高度，随后完成滚筒、轴系和支腿的尺寸联动；对于水平输送工况，可降低挡条高度甚至改用平皮带；对于较大倾角工况，则可加高挡条并加密间距，同时复核电机扭矩与皮带张紧力。整体结构逻辑清晰，装配关系完整，能够直接用于输送设备方案展示、结构干涉检查以及非标产线布局校核。
