蝙蝠侠徽标造型二维转三维创意标识件

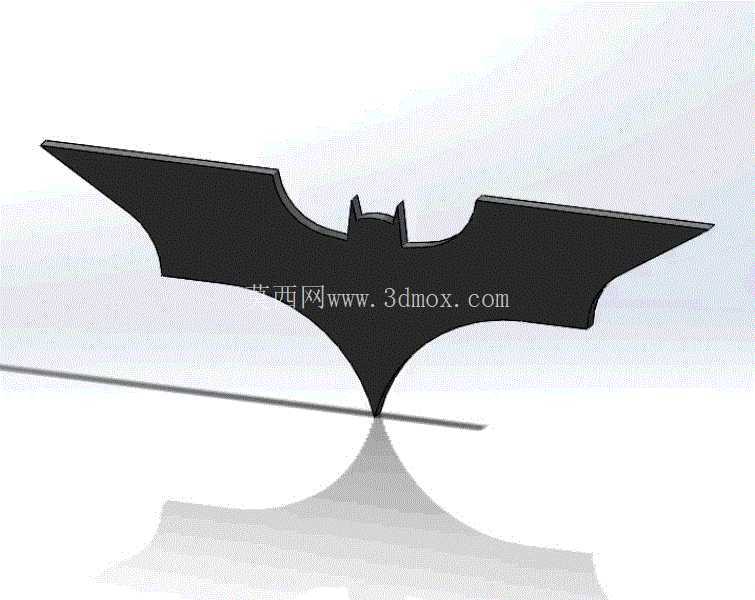

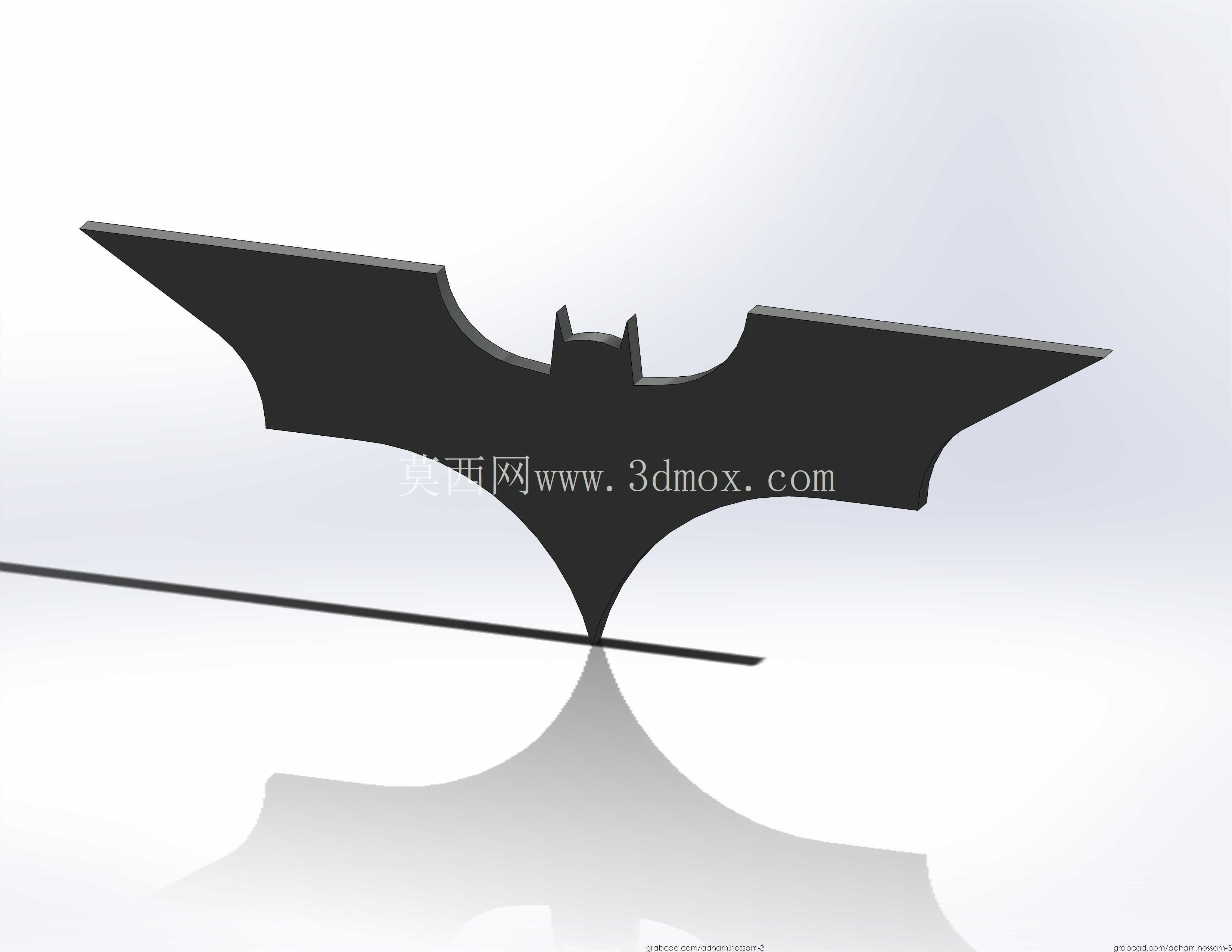

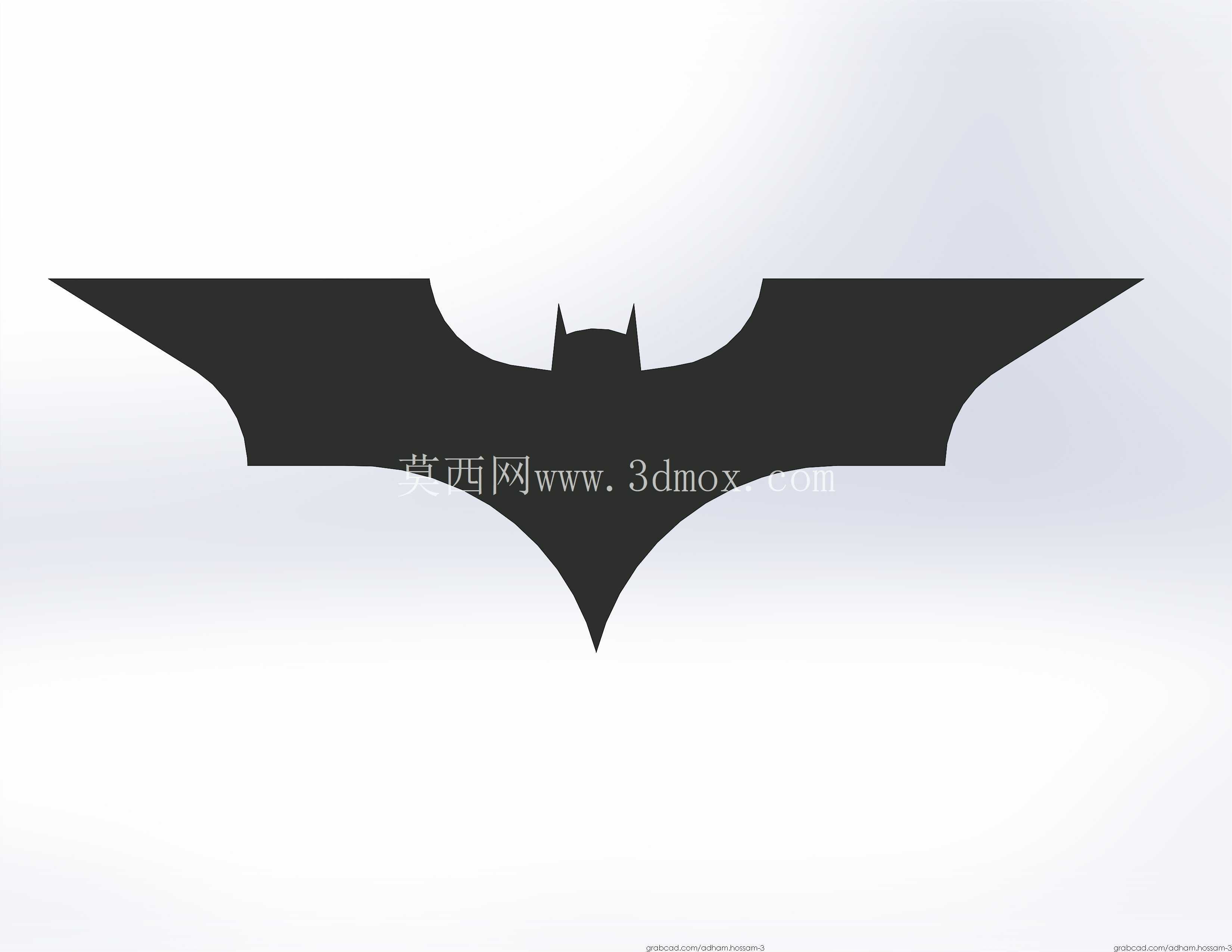

　　这个蝙蝠侠徽标造型的创意标识件，核心是把平面矢量轮廓通过草图约束、轮廓闭合检查后做等厚度拉伸，形成边缘带立体倒角的片状造型件，日常既可以作为桌面文创摆件、主题装饰挂牌，也能嵌入主题机箱装饰、展会IP展示立牌、影视周边手办的配套底座结构里，甚至可以直接作为激光切割下料的轮廓参考，加工亚克力、薄铝板、不锈钢蚀刻片这类平面装饰板材。

　　拿到这类轮廓造型件的建模需求时，最先要敲定的不是拉伸厚度，而是外轮廓的安装边界：整个徽标是左右完全对称的蝙蝠翼展开形态，两翼尖点的横向总跨度是整个件的最大外形尺寸，上下方向的最高点是蝙蝠双耳的顶端，最低点是翼尾下缘的两个内凹弧底，建模时首先要把整个轮廓的外接矩形框定下来，提前预留好周边的装配间隙——如果是做粘贴式装饰标，要在轮廓背面预留背胶贴合的平面区域，不能让曲面倒角侵占粘贴面；如果是做悬挂挂牌，要在两翼上端或者徽标顶部中心预留小孔位，孔边到外轮廓的最小壁厚不能小于板材厚度的0.8倍，避免悬挂受力时出现边缘开裂。

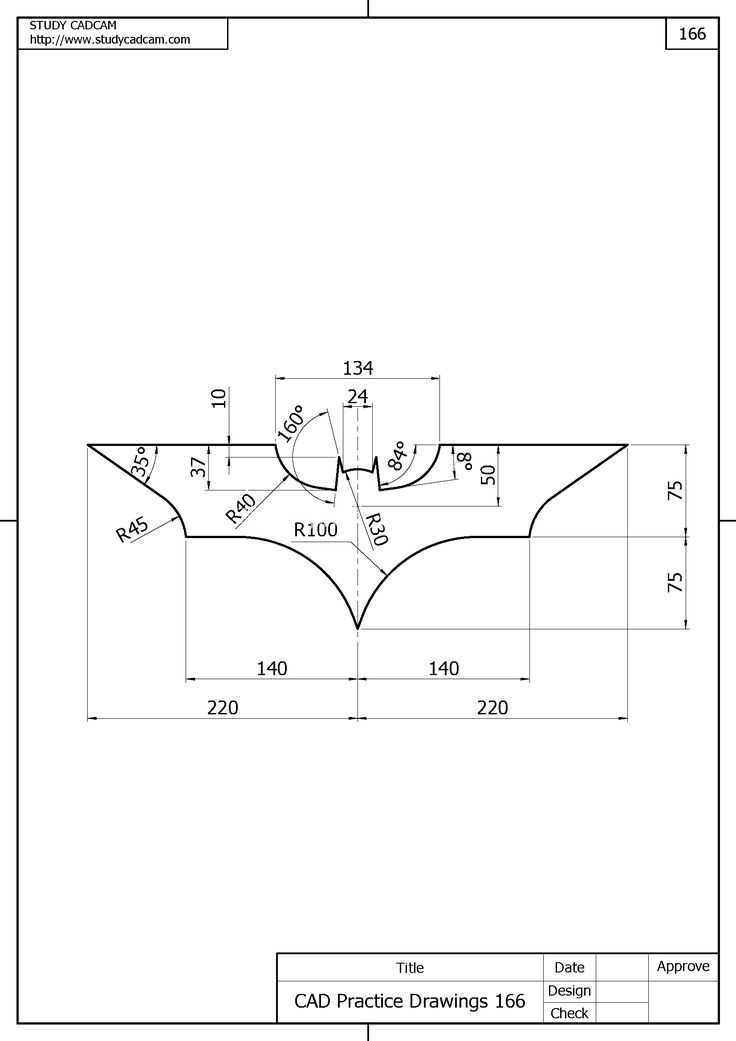

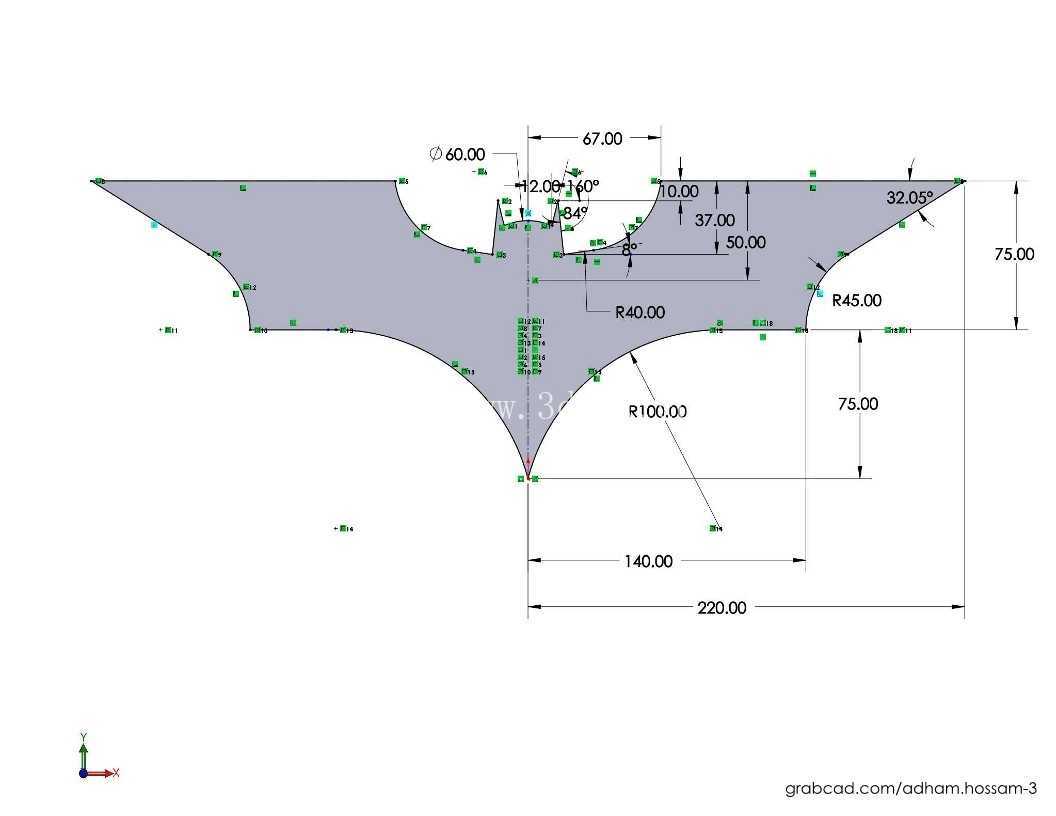

　　建模的核心思路完全围绕二维草图的规整度展开：首先导入参考轮廓图后，不能直接用样条线随手描摹，要把整个徽标的轮廓拆成几段特征区域——左右两翼的长斜向刃边、翼面的阶梯内凹折线、头部双耳的尖角、头部下缘的锯齿形咬合轮廓、底部两个翼脚的弧形收边，每一段都用相切约束把直线段和圆弧段顺接，所有尖角位置做0.5~2mm的圆角过渡，既避免激光切割时尖角处烧蚀崩边，也能消除3D打印时尖角翘曲的问题。轮廓完全闭合之后，先做草图的重叠线段、开口间隙检查，很多新手描摹IP轮廓时容易在折线拐点处留下0.01mm级的开口，拉伸时会直接生成破面，后续转STEP格式到其他软件里就会出现特征丢失。

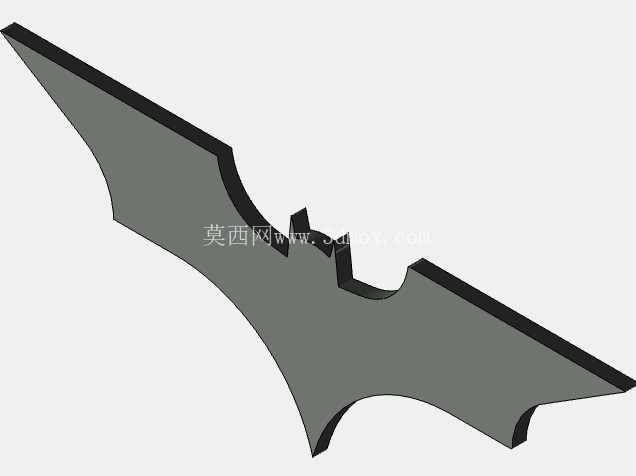

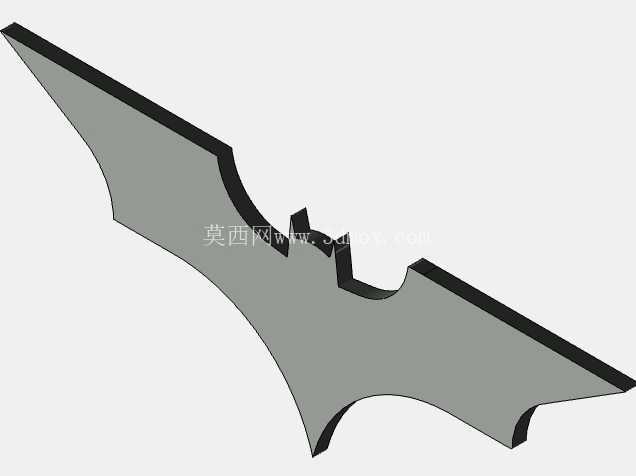

　　轮廓校验完成后，拉伸厚度要根据使用场景调整：如果是做桌面立牌，厚度一般设为3~8mm，底部可以额外加一个同轮廓缩小的支撑底座，底座和徽标主体做插槽配合，插槽宽度比徽标厚度大0.1~0.2mm，方便插装拆卸；如果是做薄款金属蚀刻挂牌，厚度控制在0.8~2mm，拉伸后对所有外边缘做0.3mm的C角倒角，去掉锐边毛刺；如果是做3D打印的浮雕摆件，还可以在徽标正面做0.5~1mm的浅浮雕下沉特征，让蝙蝠轮廓的层次感更强，不需要额外做分色喷涂就能通过光影凸显造型。

　　实际生产里这类造型件最常见的问题是对称度偏差：因为描摹轮廓时很容易左右两边的翼面曲线约束不一致，拉伸后会出现两翼一长一短、尖角角度不对称的情况，建模时必须先画竖直中心对称轴，把一侧的轮廓完全约束完成后，直接镜像生成另一侧轮廓，仅在中心头部区域做合并修剪，从根源上保证左右造型完全对称。如果要把这个标识件固定到设备面板或者墙面，除了预留安装孔，也可以在背面做沉台，沉台深度1mm左右，嵌入双面胶或者强磁片，做成磁吸式装饰件，不会破坏安装面的外观。

　　从结构强度角度看，这个徽标最薄弱的位置是两翼的尖端和双耳的尖角，这些位置的截面宽度很小，如果受侧向磕碰很容易断裂，建模时可以在尖角内侧做轻微的加厚过渡，或者在背面沿翼型走向加0.5mm厚的加强筋，加强筋隐藏在背面不影响正面外观，同时能大幅提升薄型件的抗弯折能力。如果是用在户外展示场景，还要在轮廓边缘预留排水间隙，避免凹陷位置积水积灰，长期使用也不会出现污渍堆积在轮廓缝隙里难以清理的问题。
