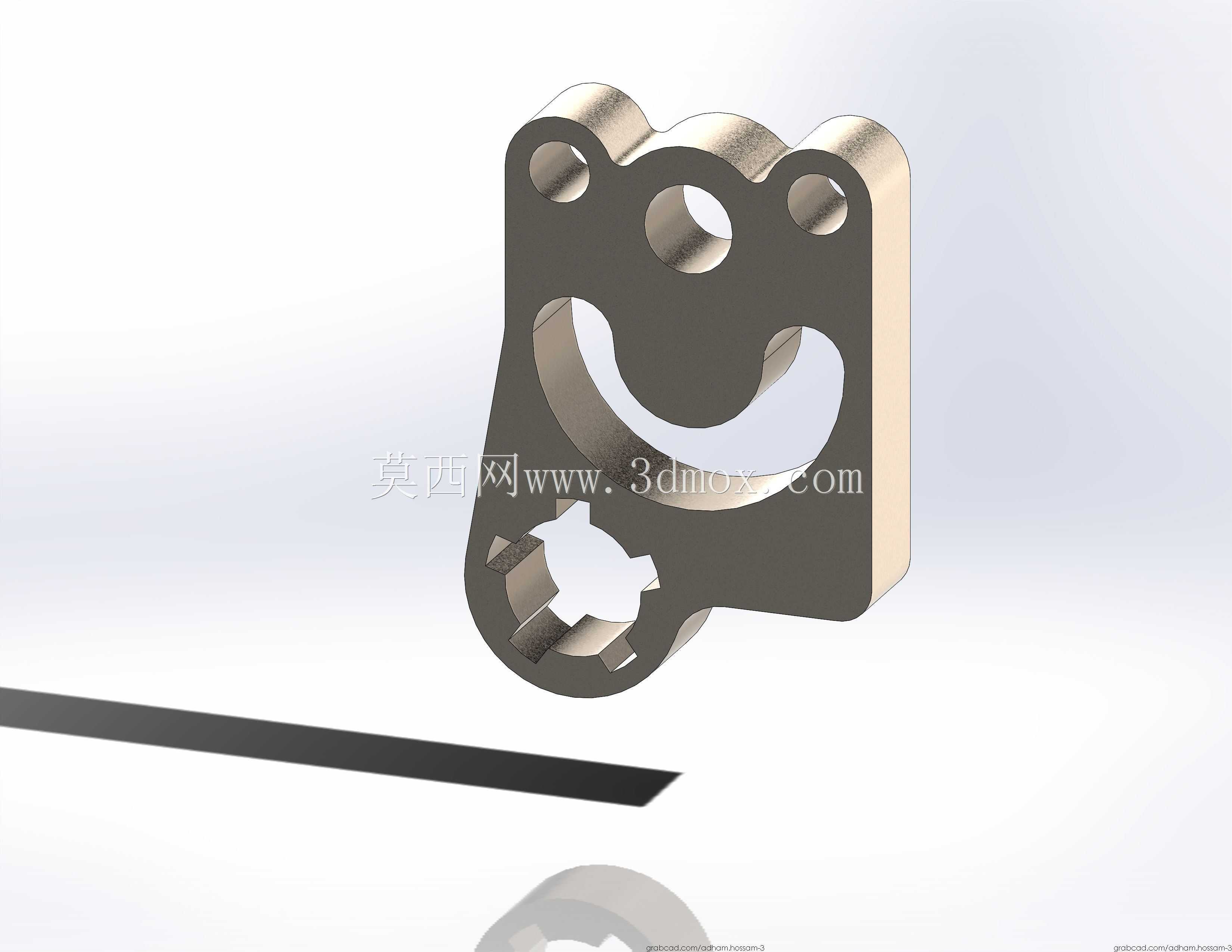

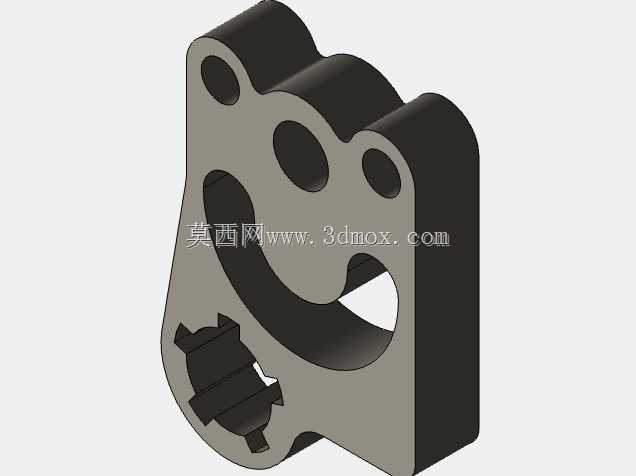

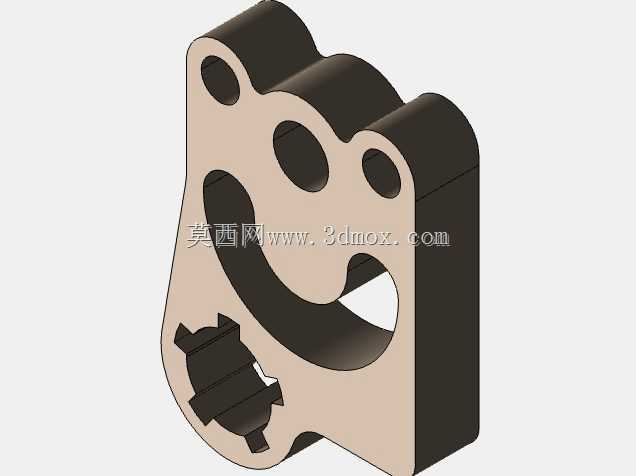

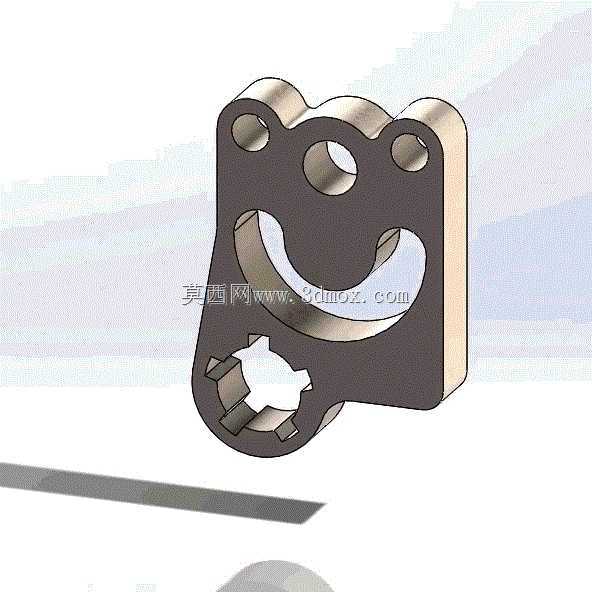

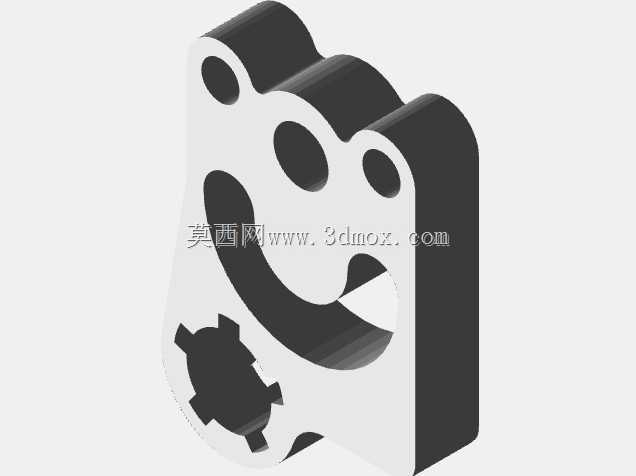

带花键内孔的异形安装连接支座结构

　　这类带内花键的异形安装支座，常见于小型传动机构的动力输出端衔接位置，比如轻工自动化设备的间歇传动模组、小型输送线的动力接驳部位，还有部分手持动力工具的传动端定位结构里都能见到类似构型。它的核心作用是同时完成两个功能：一是通过内花键结构和传动轴端的外花键形成周向固定，传递旋转扭矩，避免传动过程中出现周向打滑、角度偏移的问题；二是通过本体上分布的多个安装孔，将传动端的轴向位置完全锁死，给传动轴提供稳定的支撑基准，同时隔绝传动过程中产生的径向窜动，把振动传导到设备的安装基座上，降低传动端的震动幅值。

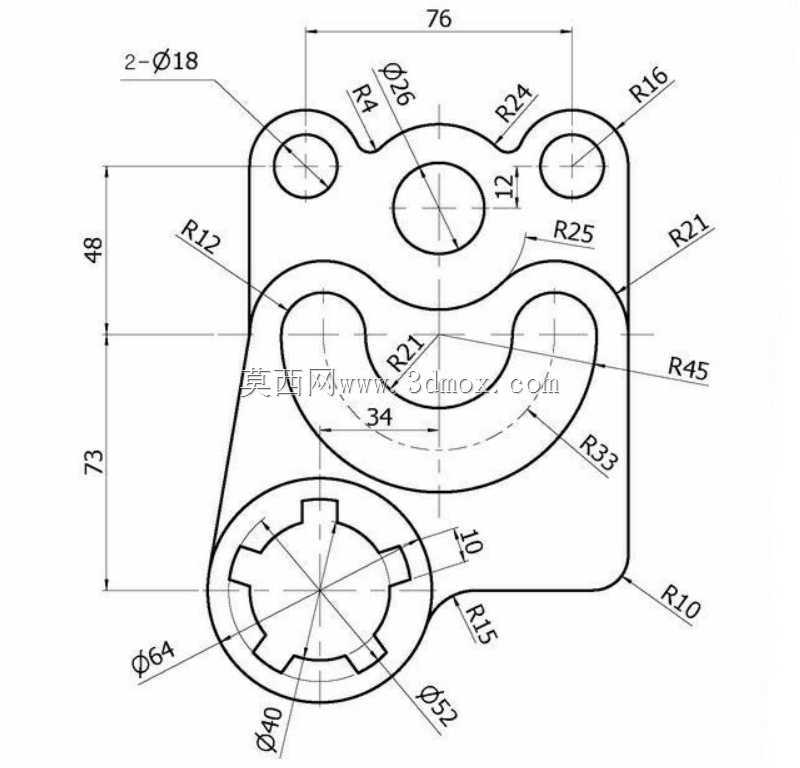

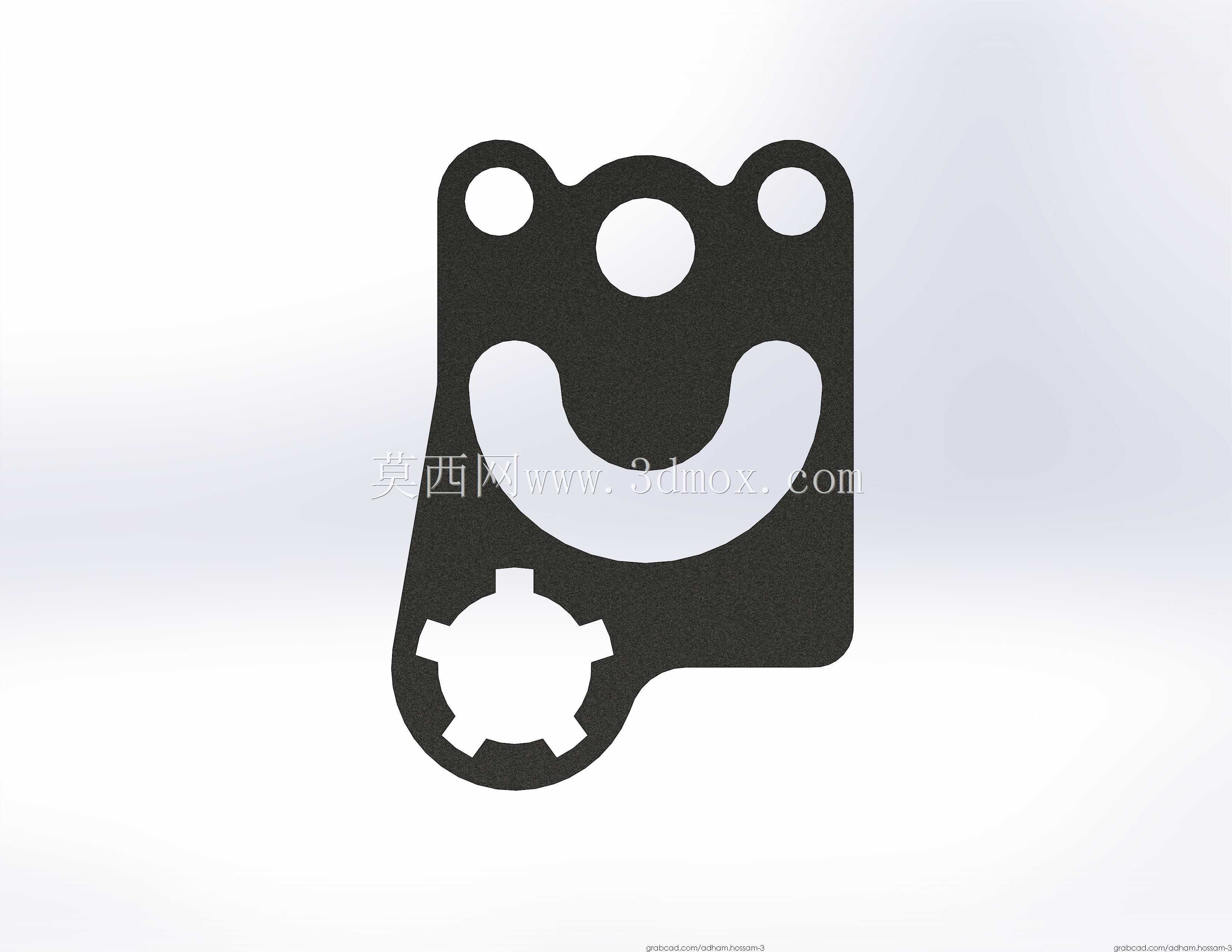

　　从设计思路上看，这个零件没有采用规则的圆形或者方形安装法兰结构，而是顺着内部的镂空减重区域、花键孔的轮廓、安装孔的分布位置做了随形的外轮廓裁切，这种设计首先是控制零件的整体重量，在满足结构强度的前提下尽可能减少材料占用，对于批量加工的冲压或者粉末冶金成型零件来说，更少的材料占用意味着更低的单件成本；其次随形的外轮廓可以避开周边其他零部件的安装空间，在紧凑的设备内部不会和相邻的走线、传感器、小型结构件产生干涉，不需要额外给安装位置预留多余的避让空间，能有效压缩整套传动机构的整体体积。

　　零件上的几个光孔是贯穿的安装固定孔，孔径匹配常用的内六角圆柱头螺钉尺寸，孔位的分布做了非对称设计，安装的时候可以通过孔位的差异实现防错，避免工人装配的时候把零件装反，导致花键的啮合角度出现偏差。靠近零件上部的两个同轴凸台，是和安装基座上的定位沉孔配合的定位止口，凸台的外径公差控制在h7级别，装配的时候可以先把凸台卡入基座的沉孔内完成预定位，不需要反复调整零件的同轴度，就能保证内花键的中心和传动轴的中心完全重合，降低装配的调校难度，也能避免因为不同心导致的花键偏磨、传动卡滞问题。

　　内花键的齿形采用的是渐开线齿形，相比矩形花键，渐开线花键的齿根强度更高，能承受更大的冲击载荷，在频繁正反转的传动场景下，齿根位置不容易出现应力集中导致的开裂问题。花键孔的一端做了倒角导向，装配传动轴的时候不需要严格对准齿位，顺着倒角就能顺利滑入，提升装配效率。零件中间的大尺寸镂空区域，一方面是给传动轴端部的锁紧螺母、挡圈这些紧固件预留操作空间，后续维护的时候可以直接透过镂空区域拆装紧固件，不需要把整个支座从设备上拆下来；另一方面这个镂空区域也可以作为传动端的散热通道，传动过程中花键摩擦产生的热量可以顺着镂空区域快速散出，避免长时间高负载运行下花键位置温度过高，导致润滑脂失效、零件磨损加剧。

　　从安装边界来看，这个零件的整体厚度方向没有突出的多余结构，三个安装孔的端面都做了锪平处理，螺钉锁紧的时候螺钉头可以完全沉入锪平面内，不会突出零件表面，不需要额外给螺钉头预留避让空间。零件的外轮廓边缘都做了R角过渡，没有尖锐的边角，一方面是避免加工和装配过程中划伤操作人员，另一方面也能减少热处理过程中的应力集中，降低零件淬火过程中出现开裂的概率。零件的黑色部分是做了氧化发黑处理，外露的金属面做了磨削加工，保证安装面的平面度控制在0.02mm以内，安装之后和基座的贴合面不会出现间隙，锁紧之后不会因为贴合面不平导致零件受力变形，影响花键的同轴度。

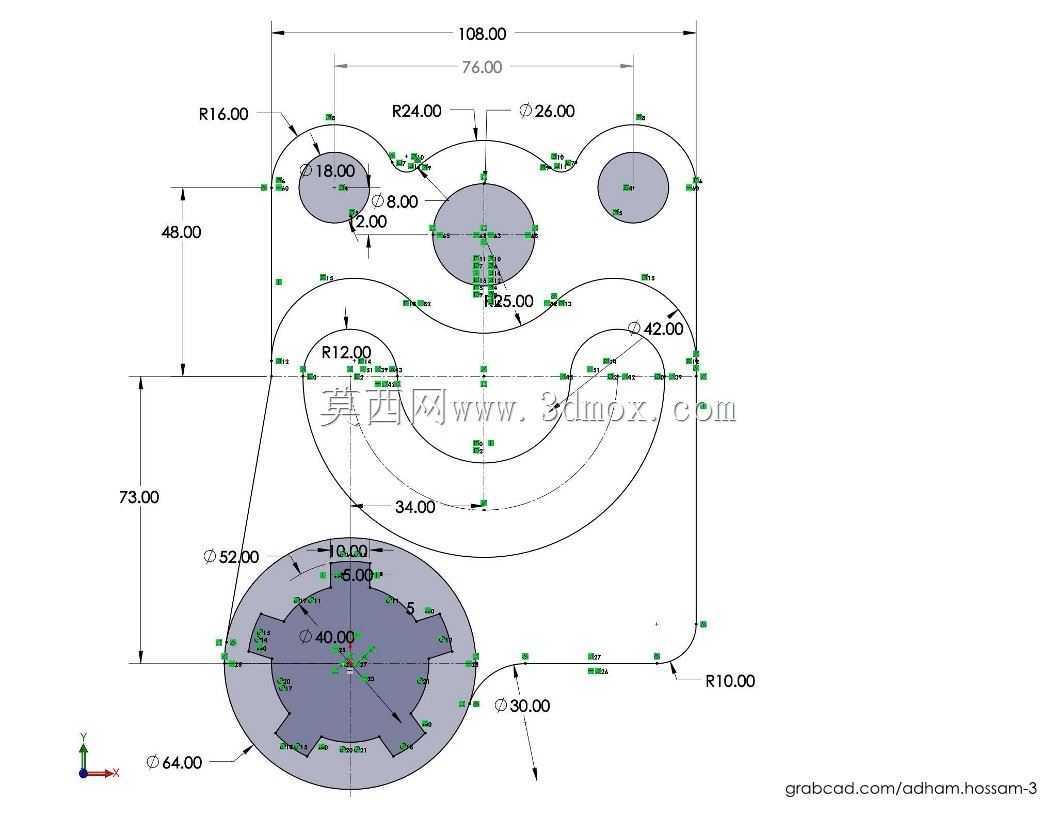

　　在实际选型应用的时候，这个支座适合传递中等扭矩的小型传动场景，不适合大负载的重型传动机构，因为整体的轮廓尺寸偏小，安装孔的间距不大，能承受的锁紧力有限，如果用在大负载场景下，容易出现安装孔变形、支座断裂的问题。设计建模的时候，要优先保证内花键的中心和两个定位凸台的同轴度，其次要保证各个安装孔的位置度公差，避免装配的时候出现孔位错位、螺钉无法穿入的问题。外轮廓的随形裁切要注意和内部镂空区域保持足够的壁厚，最薄的位置壁厚不能小于3mm，否则受力的时候容易出现变形。
