救援起重吊运装置结构设计

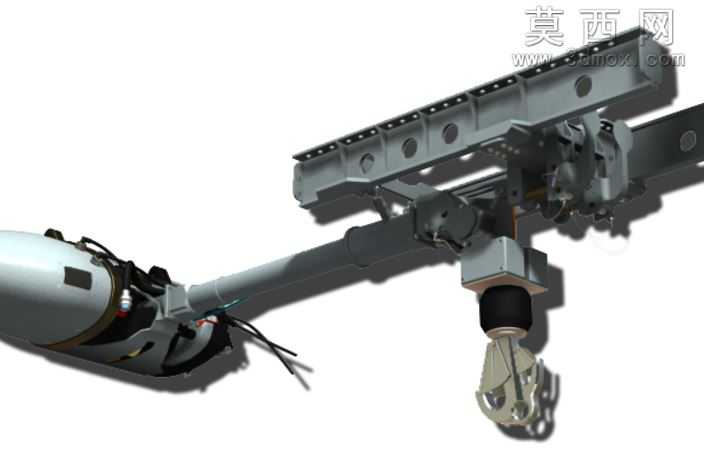

本作品为救援场景专用的起重吊运装置三维建模成果，整体采用模块化设计思路完成全结构搭建，建模过程中严格遵循机械设计的装配逻辑，对每一处连接结构、运动副都做了精准的参数化还原。模型主体分为上部承载横梁、中部回转连接机构、下部吊钩挂载总成三个核心部分，上部横梁采用带等距安装孔的箱型梁结构，建模时对梁体的壁厚、安装孔的排布间距、端面的连接法兰结构都做了1:1的尺寸还原，表面做了哑光金属材质处理，还原高强度合金钢的质感，同时预留了与外部行走机构的连接接口，适配不同场景的挂载需求。中部的回转连接机构集成了铰接转轴、限位挡块、驱动连接端等结构，建模时还原了铰接处的间隙配合关系，可直观展示装置的水平回转、俯仰摆动的运动自由度，材质区分了转动副处的耐磨合金件与结构件的碳钢材质，不同部件的粗糙度、金属反光度都做了差异化调整，让结构层次更清晰。下部的吊钩总成包含缓冲阻尼段、防脱吊钩、挂载连接耳等结构，缓冲段的橡胶材质做了哑光深色的质感处理，吊钩部分还原了防脱卡扣的弹性结构，表面做了镀锌金属的亮面材质处理，还原起重吊钩的真实工艺质感。渲染阶段采用了柔和的侧上方打光方案，既突出了金属部件的结构轮廓，也清晰展现了不同材质的质感差异，阴影做了柔化处理，避免遮挡底部的吊钩细节。整个建模过程优先保证结构的可装配性，所有部件的连接尺寸都做了干涉检查，确保各运动部件不存在结构冲突，能够直观展示救援起重装置的工作原理与结构组成，可用于救援设备的结构演示、教学参考以及后续的优化设计基础。
