起重作业专用托盘吊具三维结构设计

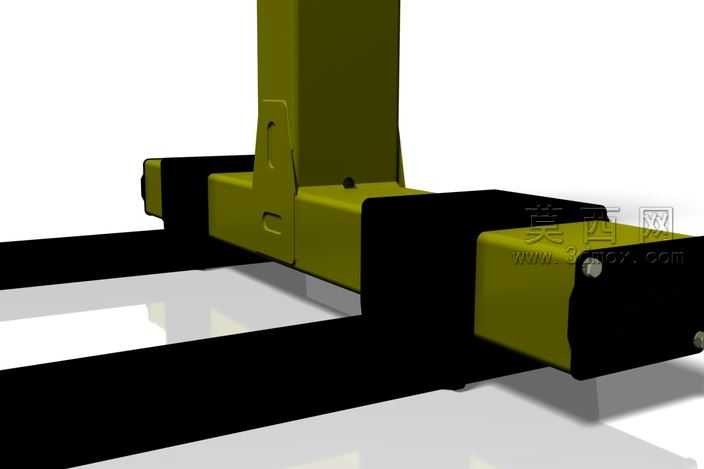

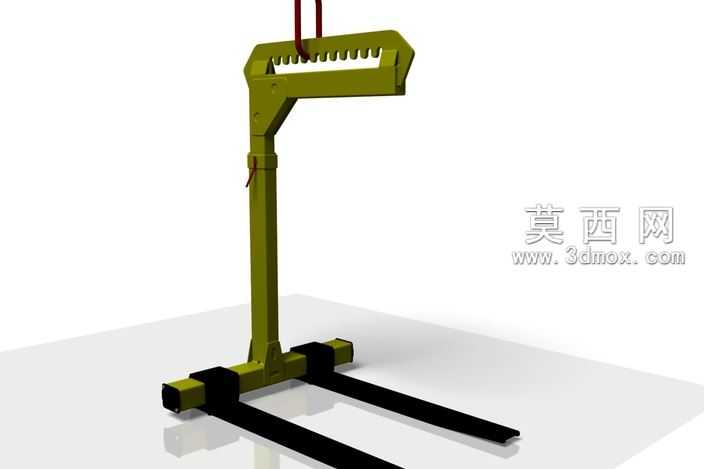

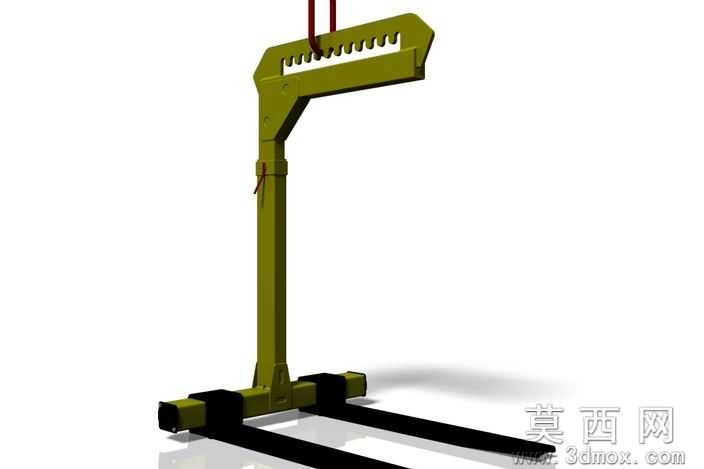

本模型为起重作业场景下适配标准托盘转运的专用吊具，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循起重属具的载荷分布逻辑，对各受力部件的尺寸比例进行了符合工程实际的设定。整体结构分为上部吊装挂接段、垂直支撑立柱段、下部货叉承载段三个核心部分，上部挂接段设计有等距排布的防滑齿槽结构，可适配不同规格的起重吊钩、吊链挂接需求，挂接位置预留了安全销装配孔位，能够避免吊装过程中吊具滑脱的风险；垂直支撑立柱采用变截面的箱型结构设计，在保证整体抗扭、抗弯强度的同时，尽可能降低吊具自身重量，立柱与上部挂接段、下部货叉段的连接位置均做了圆弧过渡处理，减少应力集中带来的结构失效隐患。下部货叉段采用平行双叉臂结构，叉臂的间距、长度尺寸完全适配通用标准物流托盘的叉取孔位，叉臂表面做了耐磨材质的渲染处理，模拟实际产品中表面淬火的耐磨工艺效果，叉臂与立柱连接位置设置了可调节的限位挡块，能够根据不同托盘的承载重心调整挡块位置，保证吊装过程中托盘的水平稳定性。渲染阶段采用哑光工业漆材质模拟吊具的表面涂装效果，金属部件的反光度、粗糙度参数均按照实际起重设备的外观质感调整，搭配浅灰色的展示地面，通过柔和的环境光打光清晰呈现各部分的结构细节，同时对吊具与起重吊索的连接状态做了装配模拟，直观展示该吊具的实际使用状态。设计过程中充分考虑了吊具的通用性与安全性，整体结构无多余冗余设计，各部件的连接方式均符合起重设备的设计规范，既可以作为起重属具设计的参考方案，也可用于物流吊装场景的三维可视化演示素材。
