星型布局径向活塞组件结构设计

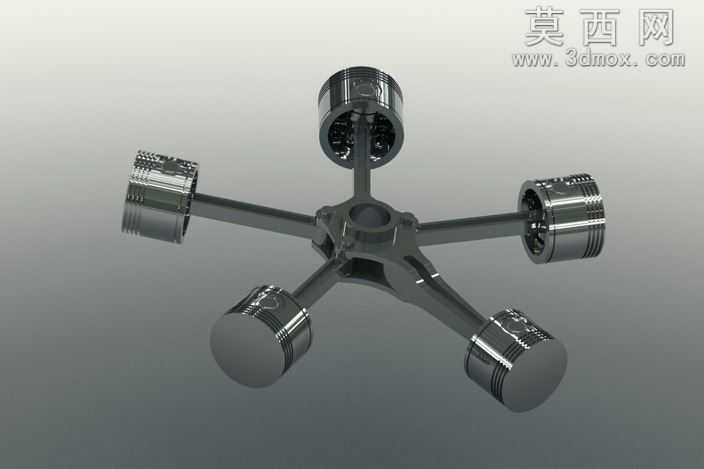

本作品为径向排布的活塞组件三维建模成果，整体采用五缸星型对称布局设计，建模过程中先完成中心传动基座的参数化绘制，对基座上的连杆铰接位、中心轴孔做了精准的尺寸约束，保证各铰接点的同轴度与位置度符合动力部件的装配要求。随后依次完成连杆、活塞本体的建模：连杆采用变截面流线型结构，建模时对杆身做了轻量化的过渡处理，两端的铰接孔分别匹配中心基座与活塞销的尺寸，预留了合理的装配间隙；活塞本体部分还原了真实活塞的结构特征，包括顶部的燃烧室凹坑、侧壁的活塞环槽、内部的活塞销座，每一处环槽的宽度、深度都按照通用活塞的尺寸规范设定，保证结构的合理性。完成所有零件建模后，按照径向对称的装配关系完成组件总装，将五组活塞连杆组件均匀分布在中心基座的五个铰接位，整体装配后各部件无干涉，转动中心基座时可带动所有活塞同步做径向往复运动，还原了径向活塞的运动逻辑。渲染阶段采用金属材质体系，活塞与连杆部分赋予抛光合金钢材质，调整材质的反射参数与粗糙度，模拟出金属部件的机加工质感，中心基座部分采用稍暗的合金材质区分不同部件，背景选用渐变浅灰色调突出主体结构，打光采用多光源组合方案，主光源从斜上方投射打出部件的明暗层次，辅助光源补全暗部细节，让活塞环槽、连杆铰接处的细微结构都清晰呈现，整体渲染效果真实还原了金属动力部件的工业质感，完整展现了径向活塞组件的结构特点与装配关系。
