点焊机设备用加强型安装基座结构设计

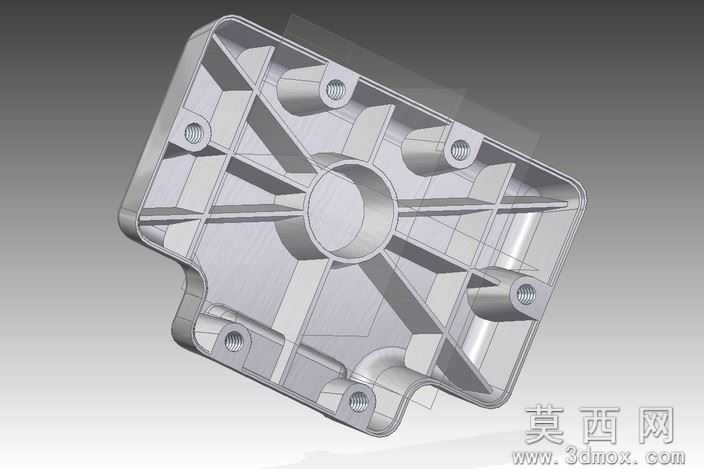

本作品为点焊机配套的安装基座三维模型，采用Pro/Engineer Wildfire完成全参数化建模，建模过程中严格遵循机械加工工艺规范，对基座的每一处结构尺寸都做了公差预留设计，确保后续生产加工的可行性。模型整体采用一体化铸铝材质预设，渲染阶段赋予了哑光银灰色金属质感，通过环境光遮蔽效果清晰呈现出结构的凹凸层次，边角处做了R2-R5不等的圆角过渡处理，既避免了应力集中问题，也让整体视觉效果更符合工业零件的设计质感。基座主体为近似方形的板式结构，中心位置设计有贯穿式圆形轴孔，孔壁预设了精加工余量，用于和点焊机的主轴部件完成定位装配；围绕中心轴孔呈放射状均匀分布了六条加强筋结构，筋板厚度根据受力仿真结果做了差异化设计，受力较大的方向筋板厚度提升至8mm，其余方向为5mm，在保证整体结构刚性的前提下尽可能降低了零件自重，减少材料浪费。基座的四个边角位置分别设计了带内螺纹的安装柱，螺纹规格统一为M6，安装柱根部做了加厚处理，可有效避免装配锁紧时出现柱体断裂的问题；基座侧边根据点焊机内部走线需求设计了异形避让缺口，缺口边缘做了光滑倒角处理，防止划伤线缆外层绝缘皮。建模过程中同步完成了零件的干涉检查，确保该基座和点焊机其他配套部件装配时不会出现结构冲突，所有特征都保留了完整的参数化建模历史，方便后续根据不同型号点焊机的安装需求快速调整尺寸参数，适配多规格设备的安装使用场景。
