3/4英寸直径弹簧加载L型处理闩锁

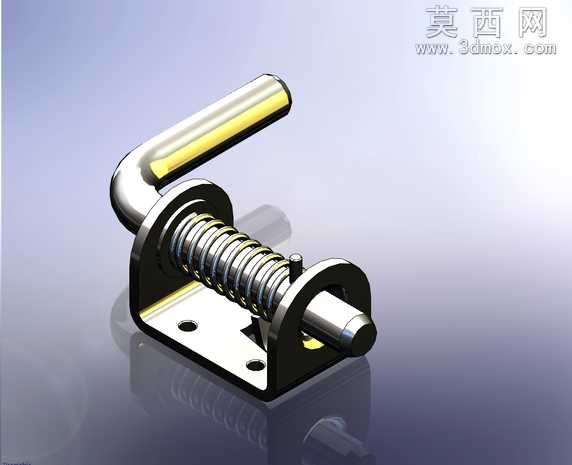

本作品为3/4英寸直径弹簧加载L型处理闩锁的三维建模作品，建模过程依托三维参数化设计逻辑完成，首先对闩锁的整体功能需求进行拆解，明确其作为快开式锁止构件的核心使用场景，即需要通过L型手柄的提拉动作完成锁舌的伸缩，依靠弹簧提供复位弹力，实现快速开合锁止的功能。建模阶段先完成底座安装板的特征构建，按照实际安装需求预留两个对称的安装通孔，保证安装定位的精准性，底座采用弯折式钣金结构设计，建模时通过钣金特征模块完成折弯角度、壁厚的参数化设定，确保结构强度符合使用要求。随后构建L型操作手柄，手柄弯折处做圆弧过渡处理，避免操作时的锐边割手问题，手柄与锁舌采用同轴连接结构，保证力传递的直线性。核心的弹簧构件采用螺旋扫描特征完成建模，严格按照3/4英寸的直径参数设定弹簧中径，匹配合理的节距与丝径参数，保证弹簧的压缩行程满足锁舌伸缩的行程需求，弹簧两端做并圈磨平处理，贴合实际弹簧的加工工艺，避免工作过程中出现卡滞问题。锁舌部分采用圆柱式结构，与底座的导向孔做间隙配合设定，建模时预留合理的配合公差，保证锁舌滑动顺畅无卡顿。装配阶段按照实际装配顺序完成各零件的配合约束，添加同轴、重合、距离等配合关系，还原弹簧预压缩的装配状态，同时添加运动仿真的限位约束，模拟手柄提拉、弹簧压缩、锁舌回缩的完整动作流程，验证结构运动无干涉。渲染阶段为不同零件匹配对应材质，底座与手柄、锁舌采用抛光不锈钢材质，调整金属粗糙度与反射参数，还原金属构件的亮面质感；弹簧采用镀锌弹簧钢材质，微调表面的细微磨砂质感，区分与其他不锈钢零件的视觉差异；背景采用渐变浅灰反光地面，添加柔和的环境光与定向补光，突出构件的金属光泽与结构轮廓，通过阴影效果增强模型的立体感，让整体渲染效果贴近实物的视觉表现。整个设计过程兼顾功能实用性与结构合理性，所有尺寸参数均参考实际五金闩锁的行业标准设定，可直接用于相关设备的配套结构设计参考，也可用于3D打印验证、工程出图等后续生产环节。
