德斯塔科垂直夹钳释放拉杆三维结构

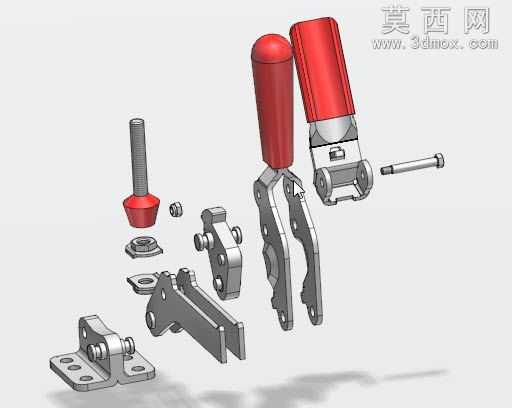

本作品为手动垂直式快速夹钳的完整三维装配模型，采用Solid Edge软件完成全参数化建模，所有零件均按照实际工业产品尺寸1:1还原，完整呈现了夹钳的全部组成结构与装配关系。建模过程中首先对夹钳的底座、连动臂、手柄、压头螺杆、锁紧螺母、连接销轴等独立零件分别进行特征建模，底座部分通过拉伸、切除、孔特征完成带安装孔的固定基座结构，精准还原了底座的安装定位孔位与铰接支座结构；连动杆件通过草图绘制多段联动轮廓，结合拉伸、圆角特征完成各铰接臂的结构设计，严格控制各铰接孔的同轴度与孔位间距，保证机构运动逻辑符合实际使用需求。手柄部分采用包覆特征模拟红色防滑握套的曲面质感，金属基体部分通过倒角、圆角处理还原加工后的边缘细节，压头螺杆采用螺旋线扫描特征完成标准螺纹结构建模，搭配橡胶压头、锁紧螺母等附属零件，完整还原夹钳的压接调节结构。装配阶段通过同轴、重合、距离等配合约束完成所有零件的定位，添加了铰接位置的角度限制配合，可模拟夹钳从打开到锁紧的完整运动行程，验证了72度打开角度下的机构运动无干涉，满足2700N夹持力对应的结构强度设计要求。渲染阶段为不同零件赋予对应材质，金属结构件采用磨砂合金钢材质，还原冷轧钢板冲压加工后的哑光金属质感，手柄握套采用红色哑光橡胶材质，压头采用红色聚氨酯材质，销轴、螺丝类标准件采用镀锌亮面金属材质，通过环境光遮蔽、漫反射光影调整，呈现出爆炸视图下各零件的清晰结构关系，直观展示夹钳的内部联动原理。设计过程中充分考虑了手动夹钳的使用场景，在铰接位置预留了标准销轴的装配间隙，压头螺杆设置了足够的调节行程以适配不同厚度的被夹持工件，底座安装孔采用通用沉孔设计可适配标准螺栓固定，整体结构紧凑，操作力臂设计合理，可满足工装定位、工件夹紧、模具加工等多场景的快速装夹需求，模型可直接用于机构运动仿真、工装设计参考、产品二次开发等用途。
