电动凸轮式微调修整机结构组装模型

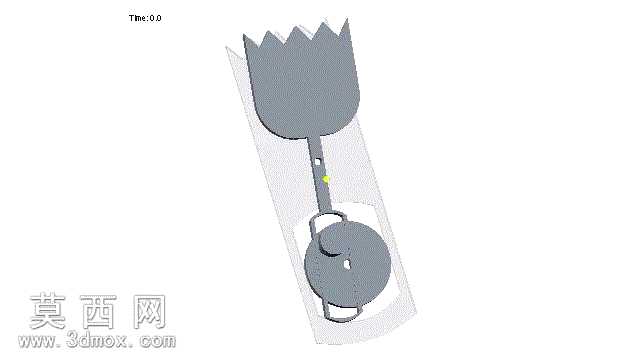

本模型为电动凸轮驱动的微调修整机组装结构，采用三维参数化建模方式完成整体装配设计，完整还原了机构的运动逻辑与零件配合关系。建模过程中首先对执行端修整头进行特征建模，修整头头部采用锯齿形刃口结构，杆身开设定位长槽与铰接孔位，保证与下方传动件的精准配合；传动部分以偏心凸轮作为核心运动转换构件，凸轮盘上设置偏心铰接柱与定位凸台，搭配环形联动架将凸轮的旋转运动转化为修整头的循环往复微调动作，所有铰接位置均预留标准转动间隙，还原真实机构的运动自由度。材质渲染阶段，对修整头、凸轮、联动架等金属构件赋予哑光冷轧钢材质，添加细微的磨砂纹理与边缘倒角反光效果，模拟实际机加工金属零件的表面质感，装配基准面采用半透明浅灰色材质，清晰展示内部零件的层叠装配关系，避免视觉遮挡。结构设计上遵循紧凑化布局思路，将动力输入、运动转换、执行输出三个功能模块沿竖直方向同轴排布，电动机输出端直接与凸轮中心固连，省去额外传动齿轮组，减少传动间隙带来的微调误差；凸轮轮廓曲线经过参数化拟合，保证修整头的往复移动行程控制在微调需求范围内，运动过程无刚性冲击，循环动作平稳顺畅。整体装配过程严格按照实际装配顺序添加配合约束，凸轮与机架间添加旋转配合，联动架与凸轮偏心柱、修整头杆身分别添加铰接配合，修整头与机架导向槽添加滑动配合，所有约束无过定义、无欠约束，可直接在建模软件中驱动电动机旋转，模拟完整的循环微调运动过程，直观展示机构的工作原理，可作为机械原理教学、小型修整设备结构设计的参考模型，帮助设计者理解凸轮机构在微调场景下的应用方式与结构设计要点。
