轻量化工业机器人夹持臂结构设计作品

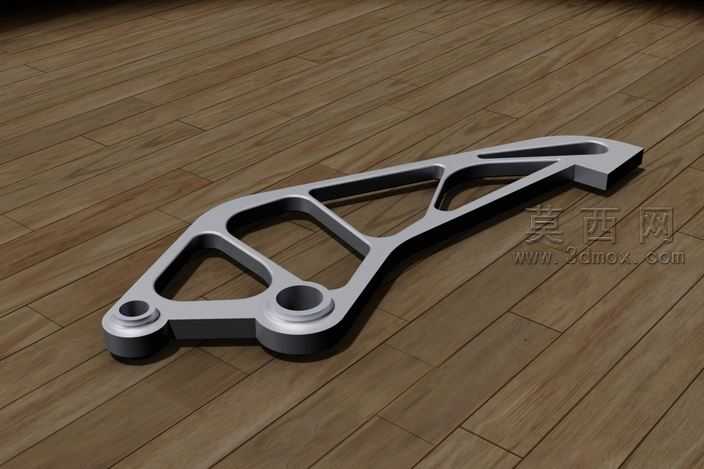

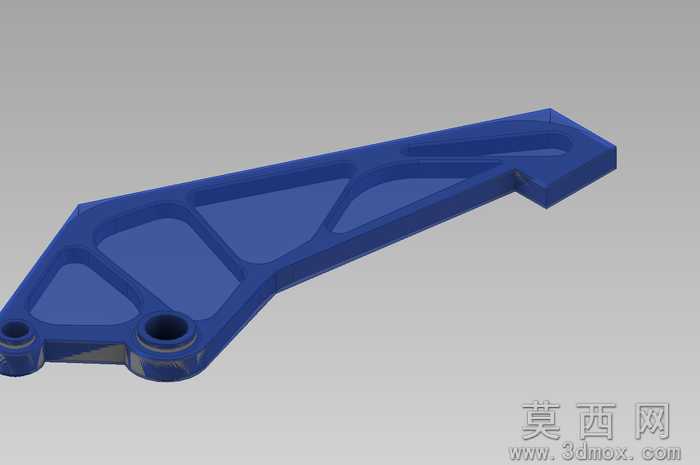

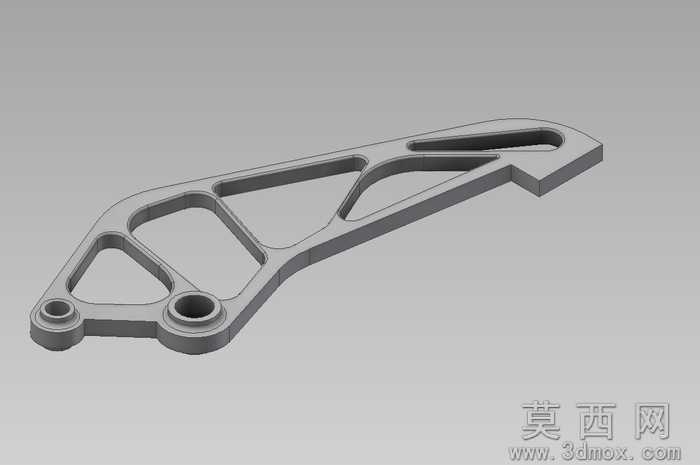

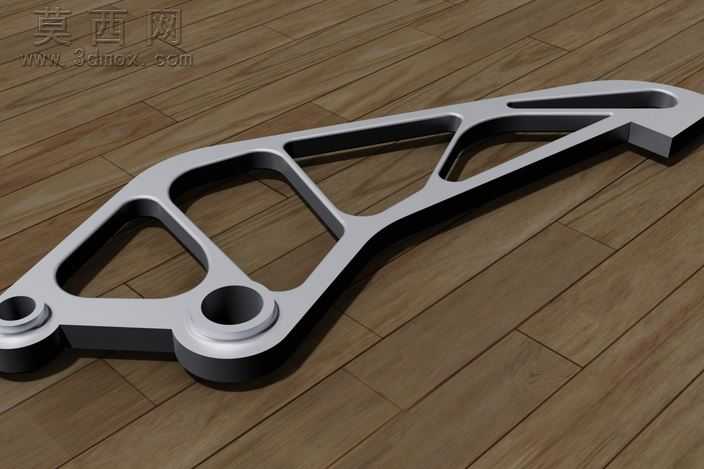

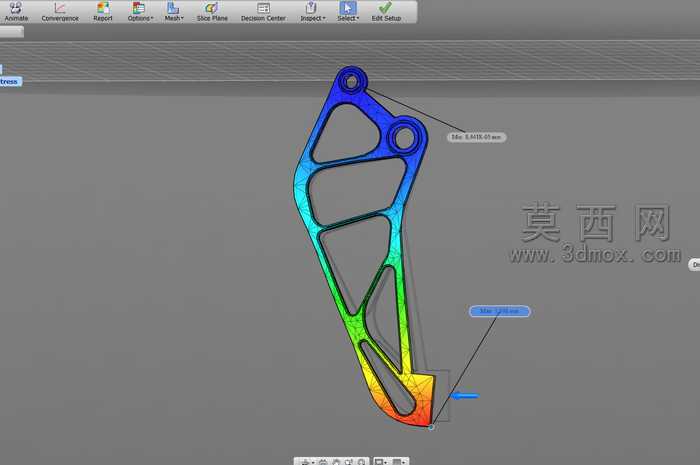

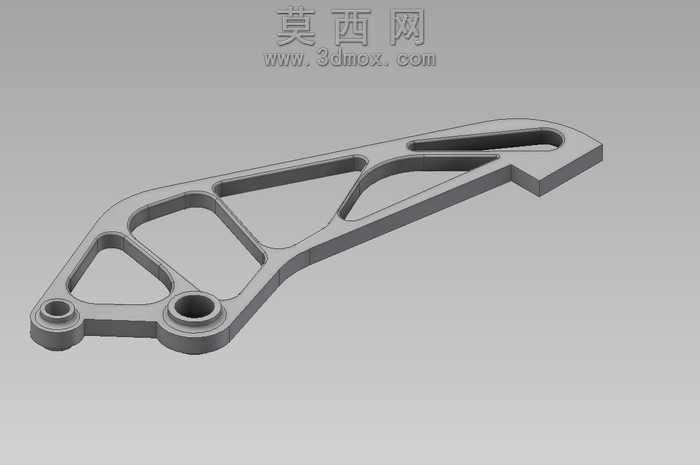

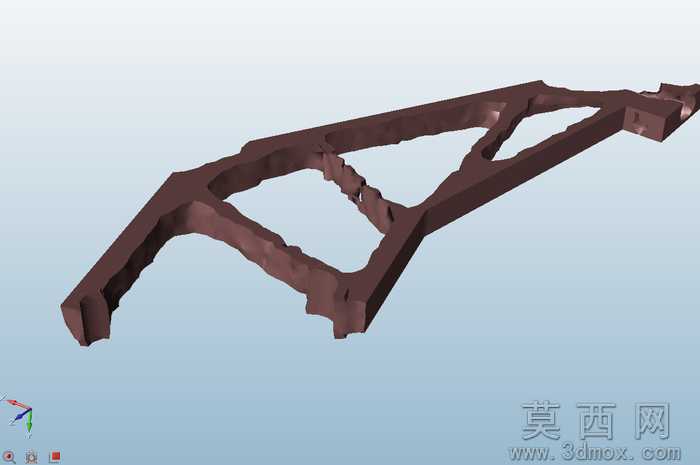

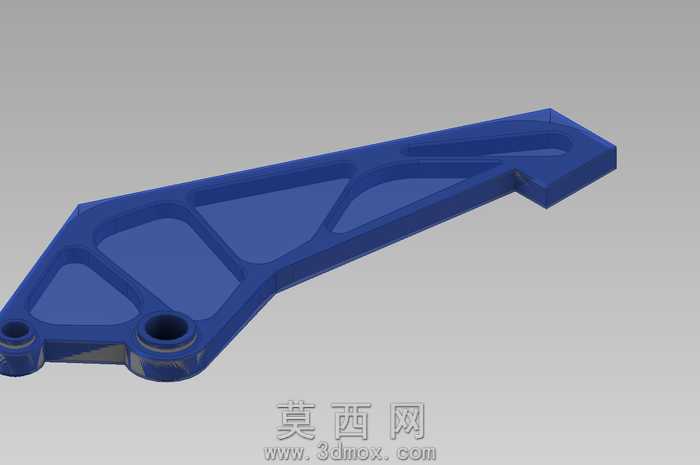

本作品为工业机器人配套的夹持臂结构三维设计成果，建模阶段以结构力学性能为核心基准，首先完成安装接口的尺寸约束定义，精准匹配机器人末端法兰的连接孔位、定位基准尺寸，保证零件装配后的同轴度与位置精度符合工装使用要求。建模过程中采用参数化特征构建方式，先绘制主体轮廓的二维草图，通过拉伸生成基础实体后，针对零件非受力区域进行拓扑优化式的材料去除设计，规划三处连续的镂空减重结构，在保证结构刚性的前提下最大限度降低零件自重，提升机器人末端的负载响应效率。材质设定阶段，主体零件选用高强度铝合金材质参数，在渲染环节还原金属材质的哑光银灰质感，对两端安装孔的衬套区域单独赋予耐磨合金钢材质，区分不同功能区域的材质表现，同时为安装孔边缘添加倒角工艺特征，避免应力集中问题，提升零件的实际加工可行性与结构疲劳寿命。渲染场景采用木纹工作台作为展示基底，搭配柔和的漫反射光照方案，清晰呈现零件的轮廓线条、镂空结构的过渡曲面以及安装位的细节特征，直观展示零件的整体形态。设计过程中重点考量结构的受力分布，对两端铰接安装位做了加厚补强处理，保证夹持作业时的载荷可以均匀传递到主体结构，避免局部应力过大导致的结构变形。经过多轮结构迭代优化，在满足最小安全系数3.31的使用要求下，实现了超过六成的材料减重效果，整体结构简洁流畅，加工工艺性良好，既可以直接用于3D打印原型验证，也可适配数控铣削加工方式完成金属零件的量产制造，能够满足工业机器人末端夹持作业的轻量化、高刚性使用需求，为同类工装夹具的轻量化设计提供了可参考的结构优化思路。
