萨沃纽斯转子式风力提水装置设计

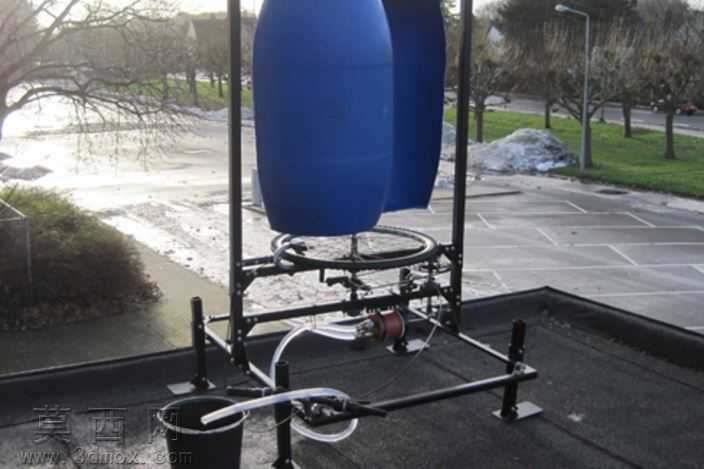

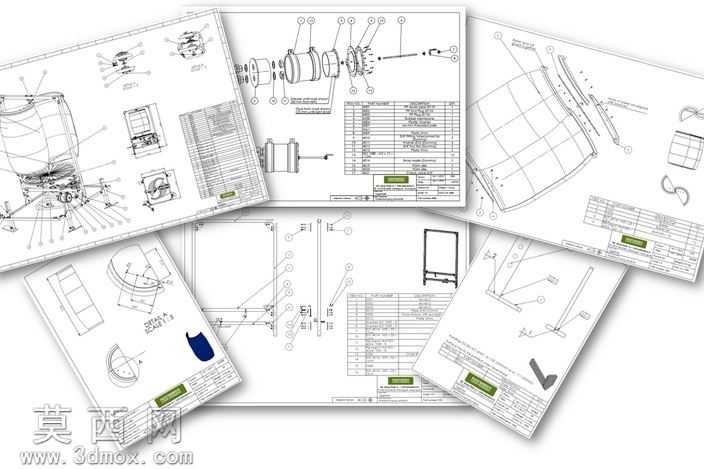

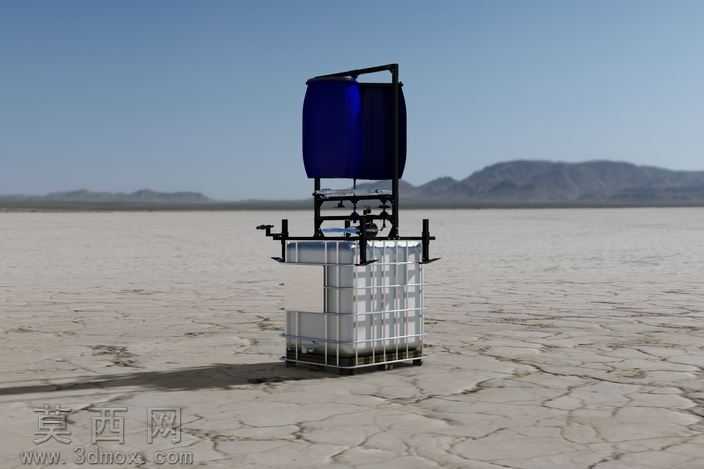

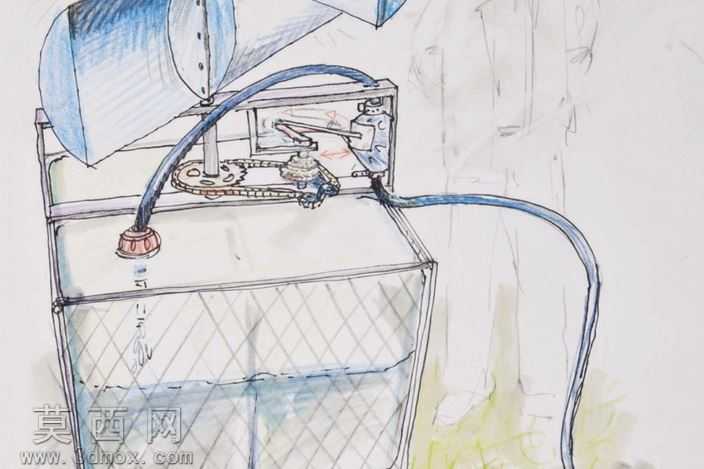

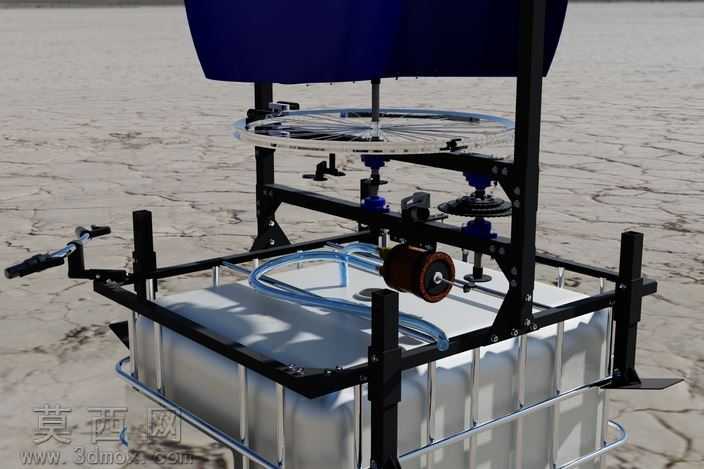

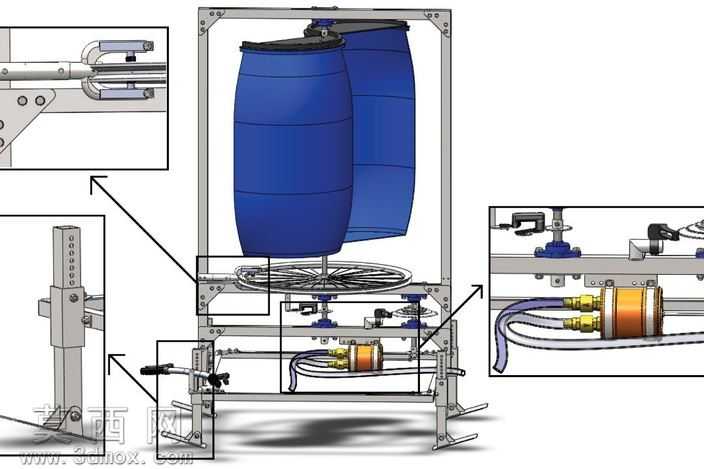

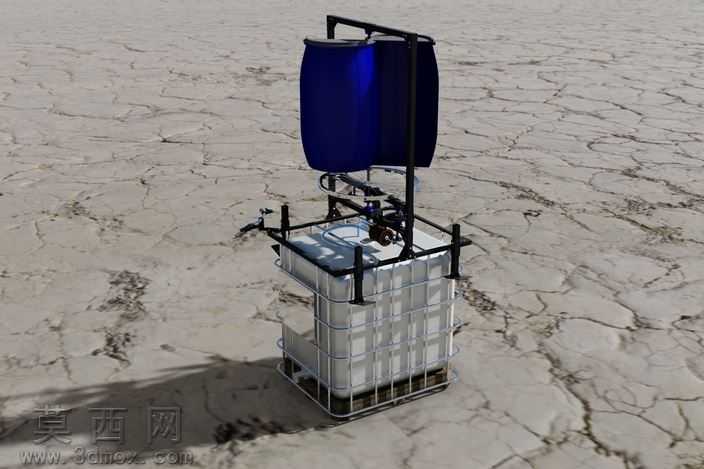

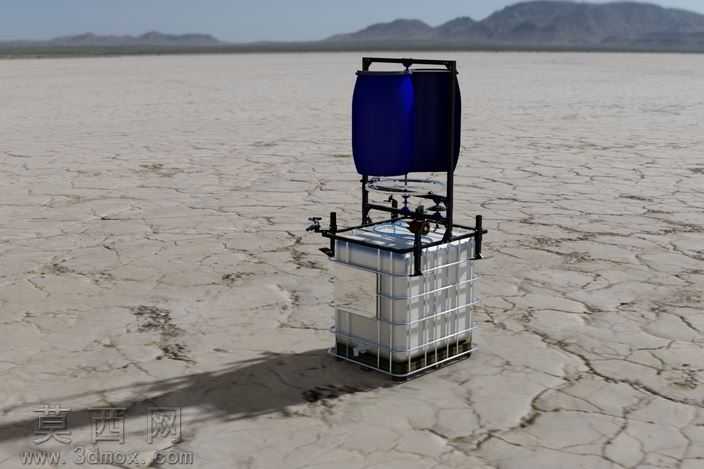

本作品为适配偏远无电区域取水需求的风力提水装置三维建模成果，整体采用模块化分层结构设计，建模过程中严格遵循易加工、易维护、低成本的设计原则，所有零部件均围绕废旧物资复用的核心思路完成参数化建模。装置整体分为风轮捕能单元、传动连接单元、泵水执行单元、储水承载单元四个核心模块，建模阶段对各模块的装配公差、运动干涉做了全流程校验，确保虚拟装配状态下各运动部件无卡滞、无碰撞。风轮捕能单元采用萨沃纽斯转子结构，区别于传统高速水平轴风车，该结构对低风速、紊流风场的适配性更强，建模时对风轮曲面做了平滑处理，曲面弧度经过反复调整，保证风阻扭矩输出的稳定性，风轮叶片采用半圆柱曲面造型，材质模拟加厚防水帆布与硬质框架结合的形式，渲染阶段为帆布材质添加了织物纹理与轻微的褶皱细节，金属框架部分做了哑光黑喷塑的材质表现，还原户外使用的耐候质感。传动连接单元采用极简的轴系结构，建模时省略了复杂的变速齿轮组，直接通过立式传动轴将风轮扭矩传递至下方的隔膜泵，传动部件的结构参考废旧自行车零件的尺寸参数建模，包含简易刹车结构、固定抱箍、连接法兰等细节，金属传动件做了镀锌防锈的材质渲染，部分易磨损位置添加了轻微的使用磨损纹理，提升模型真实感。泵水执行单元选用隔膜泵结构，建模时还原了隔膜泵的腔体、进出水阀、连杆传动结构，该结构无需引水、自吸能力强，可适配水井、地表水源等多种取水场景，泵体材质采用工程塑料与橡胶隔膜组合，渲染时为塑料部件添加了半哑光的工程塑料质感，橡胶隔膜做了深色高弹性橡胶的材质表现。储水承载单元采用标准200升IBC吨桶作为基座，建模时还原了吨桶的金属防护框架、塑料内胆、顶部灌装口、底部排液口的全部细节，风轮与泵体的固定支架直接与吨桶框架连接，无需额外浇筑基础，大幅降低部署成本，吨桶材质分别做了白色半透明HDPE内胆与镀锌钢管框架的材质区分，渲染时为地面添加了干旱开裂的土地纹理，模拟装置在干旱缺水区域的使用场景，整体光影采用正午硬光设置，投射出清晰的阴影，突出装置的结构轮廓与体量感。整个装置的设计完全遵循易拆解、易维修的原则，所有连接部位均采用标准紧固件建模，无特殊定制的异形非标零件，普通使用者可在两小时内完成全装置的拆解与维护，适配缺电、缺专业维修能力的乡村、野外作业场景。
